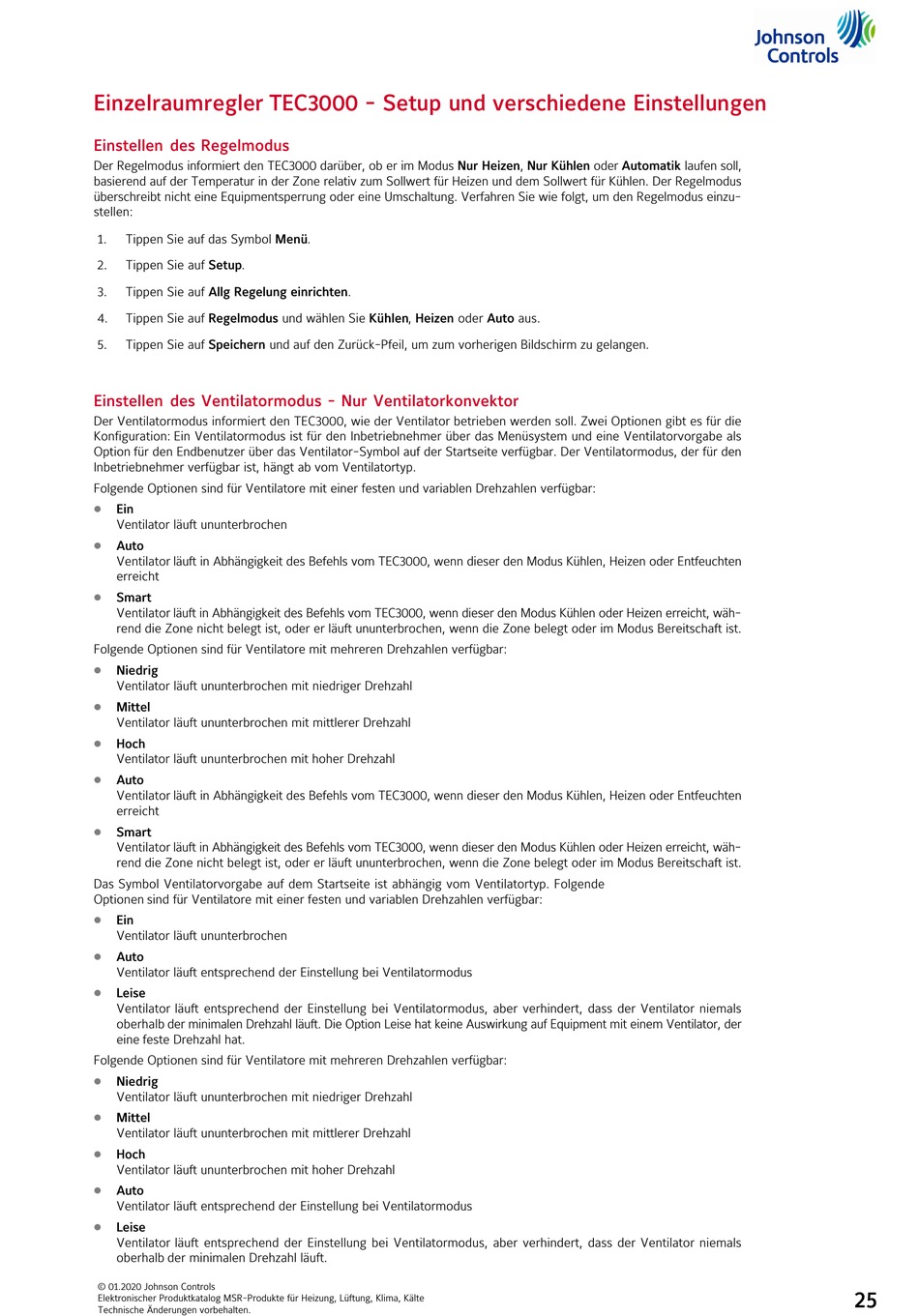

Einzelraumregler TEC3000 - Setup und verschiedene Einstellungen
Einstellen des Regelmodus
Der Regelmodus informiert den TEC3000 darüber, ob er im Modus Nur Heizen, Nur Kühlen oder Automatik laufen soll,
basierend auf der Temperatur in der Zone relativ zum Sollwert für Heizen und dem Sollwert für Kühlen. Der Regelmodus
überschreibt nicht eine Equipmentsperrung oder eine Umschaltung. Verfahren Sie wie folgt, um den Regelmodus einzu
stellen:
1.
Tippen Sie auf das Symbol Menü.
2.
Tippen Sie auf Setup.
3.
Tippen Sie auf Allg Regelung einrichten.
4.
Tippen Sie auf Regelmodus und wählen Sie Kühlen, Heizen oder Auto aus.
5.
Tippen Sie auf Speichern und auf den Zurück-Pfeil, um zum vorherigen Bildschirm zu gelangen.
Einstellen des Ventilatormodus - Nur Ventilatorkonvektor
Der Ventilatormodus informiert den TEC3000, wie der Ventilator betrieben werden soll. Zwei Optionen gibt es für die
Konfiguration: Ein Ventilatormodus ist für den Inbetriebnehmer über das Menüsystem und eine Ventilatorvorgabe als
Option für den Endbenutzer über das Ventilator-Symbol auf der Startseite verfügbar. Der Ventilatormodus, der für den
Inbetriebnehmer verfügbar ist, hängt ab vom Ventilatortyp.
Folgende Optionen sind für Ventilatore mit einer festen und variablen Drehzahlen verfügbar:
D
Ein
Ventilator läuft ununterbrochen
D
Auto
Ventilator läuft in Abhängigkeit des Befehls vom TEC3000, wenn dieser den Modus Kühlen, Heizen oder Entfeuchten
erreicht
D
Smart
Ventilator läuft in Abhängigkeit des Befehls vom TEC3000, wenn dieser den Modus Kühlen oder Heizen erreicht, wäh
rend die Zone nicht belegt ist, oder er läuft ununterbrochen, wenn die Zone belegt oder im Modus Bereitschaft ist.
Folgende Optionen sind für Ventilatore mit mehreren Drehzahlen verfügbar:
D
Niedrig
Ventilator läuft ununterbrochen mit niedriger Drehzahl
D
Mittel
Ventilator läuft ununterbrochen mit mittlerer Drehzahl
D
Hoch
Ventilator läuft ununterbrochen mit hoher Drehzahl
D
Auto
Ventilator läuft in Abhängigkeit des Befehls vom TEC3000, wenn dieser den Modus Kühlen, Heizen oder Entfeuchten
erreicht
D
Smart
Ventilator läuft in Abhängigkeit des Befehls vom TEC3000, wenn dieser den Modus Kühlen oder Heizen erreicht, wäh
rend die Zone nicht belegt ist, oder er läuft ununterbrochen, wenn die Zone belegt oder im Modus Bereitschaft ist.
Das Symbol Ventilatorvorgabe auf dem Startseite ist abhängig vom Ventilatortyp. Folgende
Optionen sind für Ventilatore mit einer festen und variablen Drehzahlen verfügbar:
D
Ein
Ventilator läuft ununterbrochen
D
Auto
Ventilator läuft entsprechend der Einstellung bei Ventilatormodus
D
Leise
Ventilator läuft entsprechend der Einstellung bei Ventilatormodus, aber verhindert, dass der Ventilator niemals
oberhalb der minimalen Drehzahl läuft. Die Option Leise hat keine Auswirkung auf Equipment mit einem Ventilator, der
eine feste Drehzahl hat.
Folgende Optionen sind für Ventilatore mit mehreren Drehzahlen verfügbar:
D
Niedrig
Ventilator läuft ununterbrochen mit niedriger Drehzahl
D
Mittel
Ventilator läuft ununterbrochen mit mittlerer Drehzahl
D
Hoch
Ventilator läuft ununterbrochen mit hoher Drehzahl
D
Auto
Ventilator läuft entsprechend der Einstellung bei Ventilatormodus
D
Leise
Ventilator läuft entsprechend der Einstellung bei Ventilatormodus, aber verhindert, dass der Ventilator niemals
oberhalb der minimalen Drehzahl läuft.
