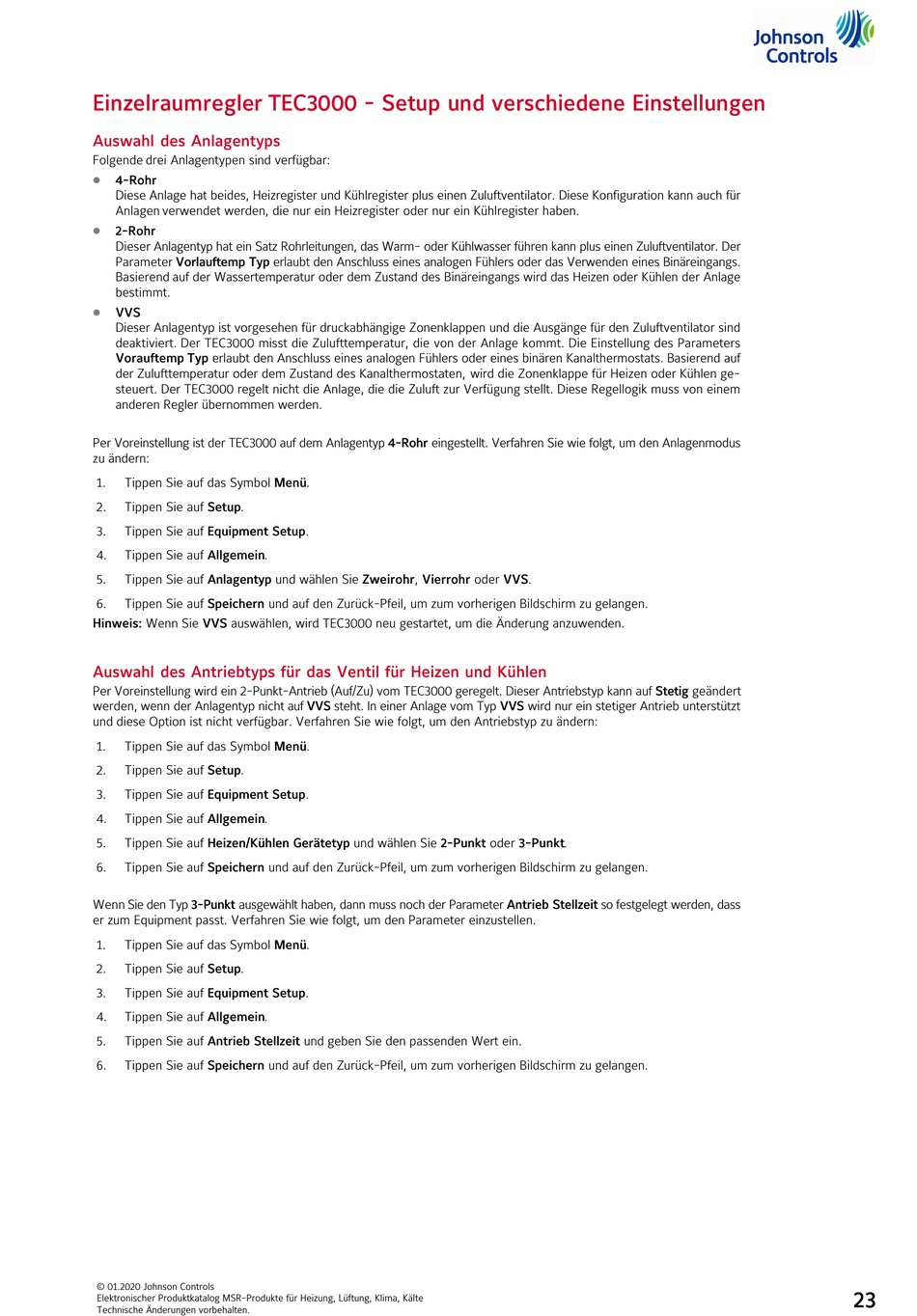

Einzelraumregler TEC3000 - Setup und verschiedene Einstellungen
Auswahl des Anlagentyps
Folgende drei Anlagentypen sind verfügbar:
D
4-Rohr
Diese Anlage hat beides, Heizregister und Kühlregister plus einen Zuluftventilator. Diese Konfiguration kann auch für
Anlagen verwendet werden, die nur ein Heizregister oder nur ein Kühlregister haben.
D
2-Rohr
Dieser Anlagentyp hat ein Satz Rohrleitungen, das Warm- oder Kühlwasser führen kann plus einen Zuluftventilator. Der
Parameter Vorlauftemp Typ erlaubt den Anschluss eines analogen Fühlers oder das Verwenden eines Binäreingangs.
Basierend auf der Wassertemperatur oder dem Zustand des Binäreingangs wird das Heizen oder Kühlen der Anlage
bestimmt.
D
VVS
Dieser Anlagentyp ist vorgesehen für druckabhängige Zonenklappen und die Ausgänge für den Zuluftventilator sind
deaktiviert. Der TEC3000 misst die Zulufttemperatur, die von der Anlage kommt. Die Einstellung des Parameters
Vorauftemp Typ erlaubt den Anschluss eines analogen Fühlers oder eines binären Kanalthermostats. Basierend auf
der Zulufttemperatur oder dem Zustand des Kanalthermostaten, wird die Zonenklappe für Heizen oder Kühlen ge
steuert. Der TEC3000 regelt nicht die Anlage, die die Zuluft zur Verfügung stellt. Diese Regellogik muss von einem
anderen Regler übernommen werden.
Per Voreinstellung ist der TEC3000 auf dem Anlagentyp 4-Rohr eingestellt. Verfahren Sie wie folgt, um den Anlagenmodus
zu ändern:
1.
Tippen Sie auf das Symbol Menü.
2.
Tippen Sie auf Setup.
3.
Tippen Sie auf Equipment Setup.
4.
Tippen Sie auf Allgemein.
5.
Tippen Sie auf Anlagentyp und wählen Sie Zweirohr, Vierrohr oder VVS.
6.
Tippen Sie auf Speichern und auf den Zurück-Pfeil, um zum vorherigen Bildschirm zu gelangen.
Hinweis: Wenn Sie VVS auswählen, wird TEC3000 neu gestartet, um die Änderung anzuwenden.
Auswahl des Antriebtyps für das Ventil für Heizen und Kühlen
Per Voreinstellung wird ein 2-Punkt-Antrieb (Auf/Zu) vom TEC3000 geregelt. Dieser Antriebstyp kann auf Stetig geändert
werden, wenn der Anlagentyp nicht auf VVS steht. In einer Anlage vom Typ VVS wird nur ein stetiger Antrieb unterstützt
und diese Option ist nicht verfügbar. Verfahren Sie wie folgt, um den Antriebstyp zu ändern:
1.
Tippen Sie auf das Symbol Menü.
2.
Tippen Sie auf Setup.
3.
Tippen Sie auf Equipment Setup.
4.
Tippen Sie auf Allgemein.
5.
Tippen Sie auf Heizen/Kühlen Gerätetyp und wählen Sie 2-Punkt oder 3-Punkt.
6.
Tippen Sie auf Speichern und auf den Zurück-Pfeil, um zum vorherigen Bildschirm zu gelangen.
Wenn Sie den Typ 3-Punkt ausgewählt haben, dann muss noch der Parameter Antrieb Stellzeit so festgelegt werden, dass
er zum Equipment passt. Verfahren Sie wie folgt, um den Parameter einzustellen.
1.
Tippen Sie auf das Symbol Menü.
2.
Tippen Sie auf Setup.
3.
Tippen Sie auf Equipment Setup.
4.
Tippen Sie auf Allgemein.
5.
Tippen Sie auf Antrieb Stellzeit und geben Sie den passenden Wert ein.
6.
Tippen Sie auf Speichern und auf den Zurück-Pfeil, um zum vorherigen Bildschirm zu gelangen.
