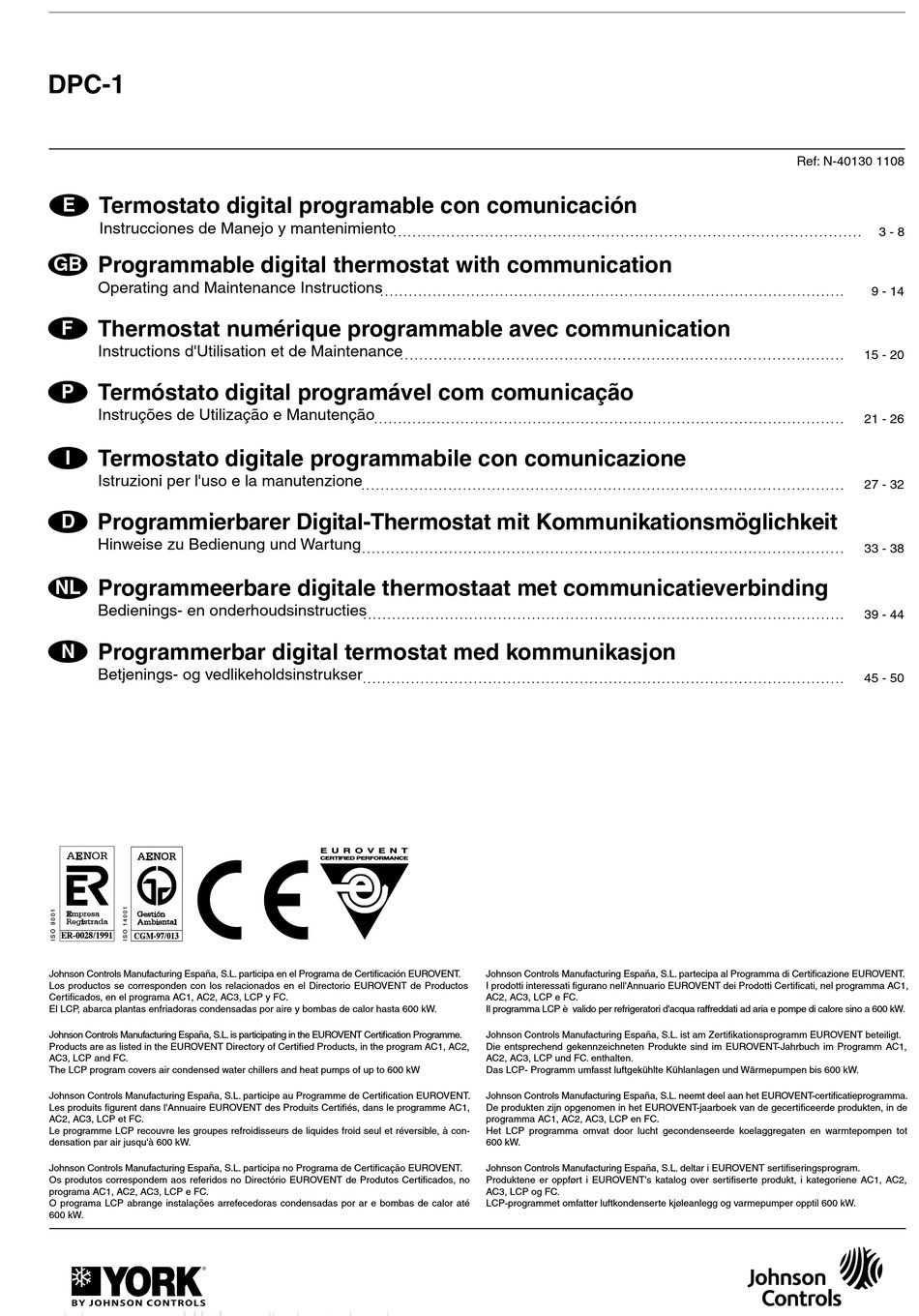

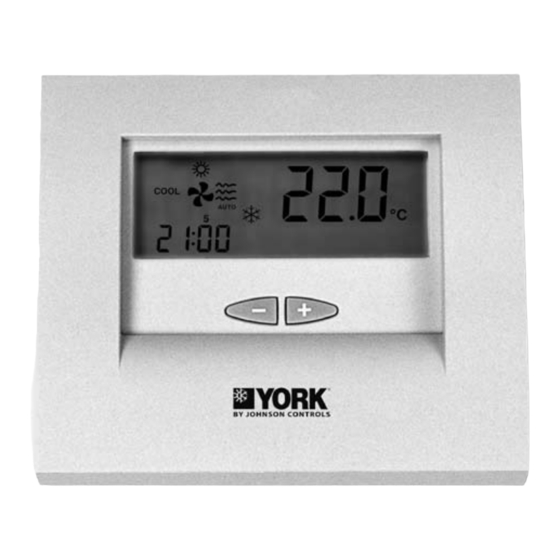

DPC-1
Termostato digital programable con comunicación
E
Instrucciones de Manejo y mantenimiento
Programmable digital thermostat with communication
GB
Operating and Maintenance Instructions
Thermostat numérique programmable avec communication
F
Instructions d'Utilisation et de Maintenance
Termóstato digital programável com comunicação
P
Instruções de Utilização e Manutenção
Termostato digitale programmabile con comunicazione
I
Istruzioni per l'uso e la manutenzione
Programmierbarer Digital-Thermostat mit Kommunikationsmöglichkeit
D
Hinweise zu Bedienung und Wartung
Programmeerbare digitale thermostaat met communicatieverbinding
NL
Bedienings- en onderhoudsinstructies
Programmerbar digital termostat med kommunikasjon
N
Betjenings- og vedlikeholdsinstrukser
������������
����������
