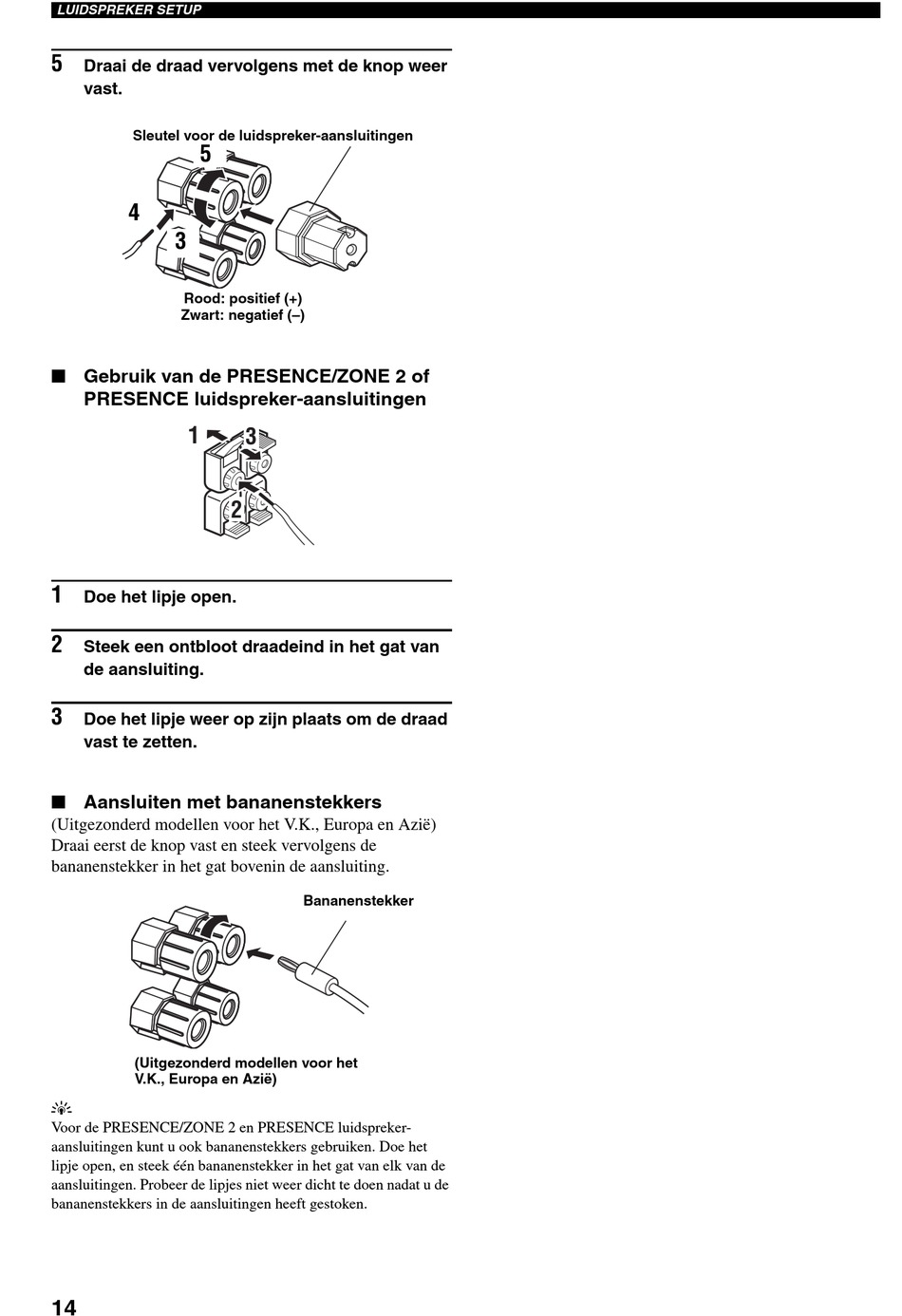

LUIDSPREKER SETUP
5
Draai de draad vervolgens met de knop weer
vast.
Sleutel voor de luidspreker-aansluitingen
5
4
3
Rood: positief (+)
Zwart: negatief (–)
Gebruik van de PRESENCE/ZONE 2 of
PRESENCE luidspreker-aansluitingen
1
1
Doe het lipje open.
2
Steek een ontbloot draadeind in het gat van
de aansluiting.
3
Doe het lipje weer op zijn plaats om de draad
vast te zetten.
Aansluiten met bananenstekkers
(Uitgezonderd modellen voor het V.K., Europa en Azië)
Draai eerst de knop vast en steek vervolgens de
bananenstekker in het gat bovenin de aansluiting.
(Uitgezonderd modellen voor het
V.K., Europa en Azië)
y
Voor de PRESENCE/ZONE 2 en PRESENCE luidspreker-
aansluitingen kunt u ook bananenstekkers gebruiken. Doe het
lipje open, en steek één bananenstekker in het gat van elk van de
aansluitingen. Probeer de lipjes niet weer dicht te doen nadat u de
bananenstekkers in de aansluitingen heeft gestoken.
14
3
2
Bananenstekker
