ANSLUTNINGAR

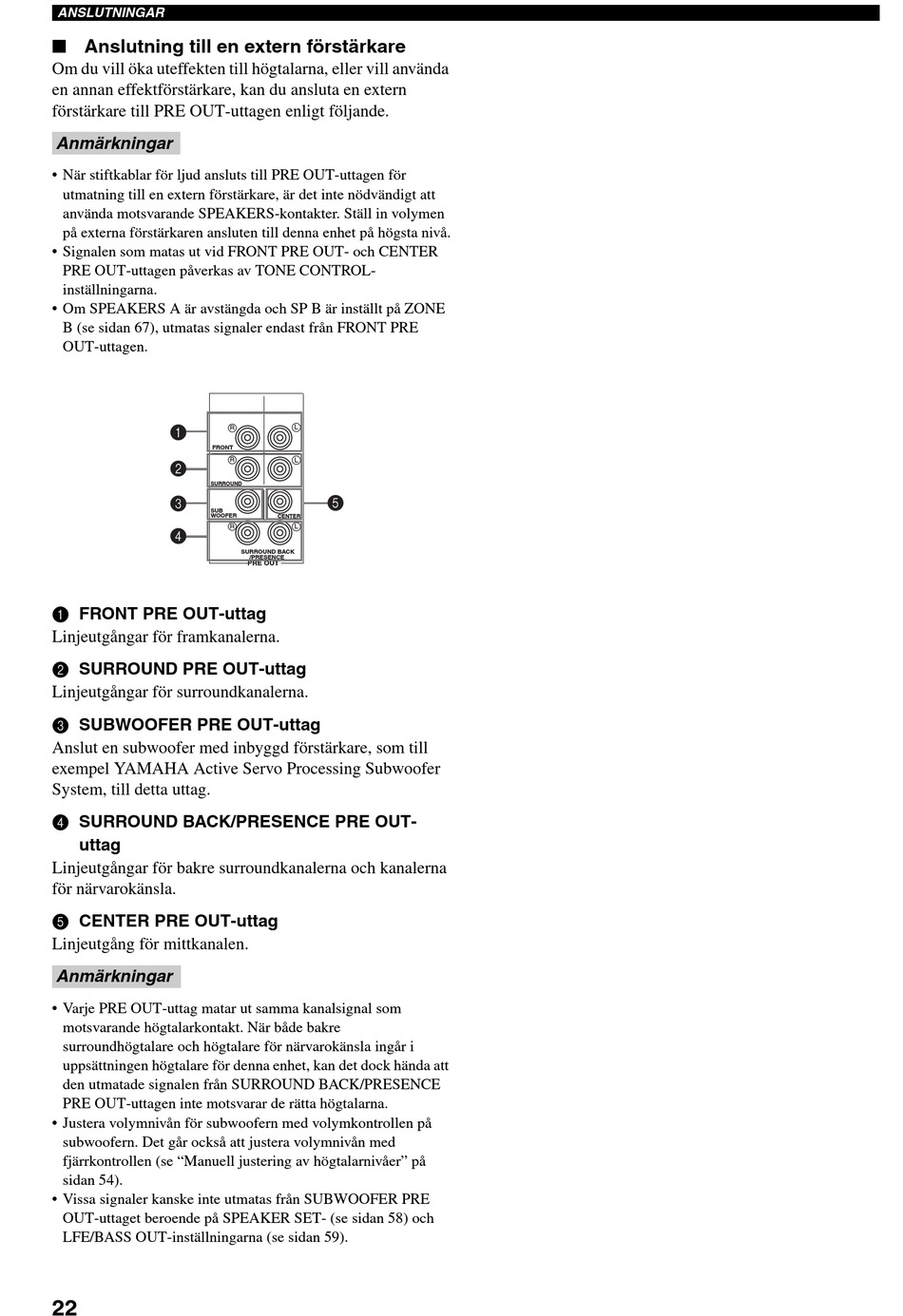

Anslutning till en extern förstärkare
Om du vill öka uteffekten till högtalarna, eller vill använda
en annan effektförstärkare, kan du ansluta en extern
förstärkare till PRE OUT-uttagen enligt följande.
Anmärkningar
• När stiftkablar för ljud ansluts till PRE OUT-uttagen för
utmatning till en extern förstärkare, är det inte nödvändigt att
använda motsvarande SPEAKERS-kontakter. Ställ in volymen
på externa förstärkaren ansluten till denna enhet på högsta nivå.
• Signalen som matas ut vid FRONT PRE OUT- och CENTER
PRE OUT-uttagen påverkas av TONE CONTROL-
inställningarna.
• Om SPEAKERS A är avstängda och SP B är inställt på ZONE
B (se sidan 67), utmatas signaler endast från FRONT PRE
OUT-uttagen.
1
FRONT
2
SURROUND
3
SUB
WOOFER
4
1 FRONT PRE OUT-uttag
Linjeutgångar för framkanalerna.
2 SURROUND PRE OUT-uttag
Linjeutgångar för surroundkanalerna.
3 SUBWOOFER PRE OUT-uttag
Anslut en subwoofer med inbyggd förstärkare, som till
exempel YAMAHA Active Servo Processing Subwoofer
System, till detta uttag.
4 SURROUND BACK/PRESENCE PRE OUT-
uttag
Linjeutgångar för bakre surroundkanalerna och kanalerna
för närvarokänsla.
5 CENTER PRE OUT-uttag
Linjeutgång för mittkanalen.
Anmärkningar
• Varje PRE OUT-uttag matar ut samma kanalsignal som
motsvarande högtalarkontakt. När både bakre
surroundhögtalare och högtalare för närvarokänsla ingår i
uppsättningen högtalare för denna enhet, kan det dock hända att
den utmatade signalen från SURROUND BACK/PRESENCE
PRE OUT-uttagen inte motsvarar de rätta högtalarna.
• Justera volymnivån för subwoofern med volymkontrollen på
subwoofern. Det går också att justera volymnivån med
fjärrkontrollen (se "Manuell justering av högtalarnivåer" på
sidan 54).
• Vissa signaler kanske inte utmatas från SUBWOOFER PRE
OUT-uttaget beroende på SPEAKER SET- (se sidan 58) och
LFE/BASS OUT-inställningarna (se sidan 59).
22
L
R
R L
5
CENTER
R L
SURROUND BACK
/PRESENCE
PRE OUT
