CONEXIONES

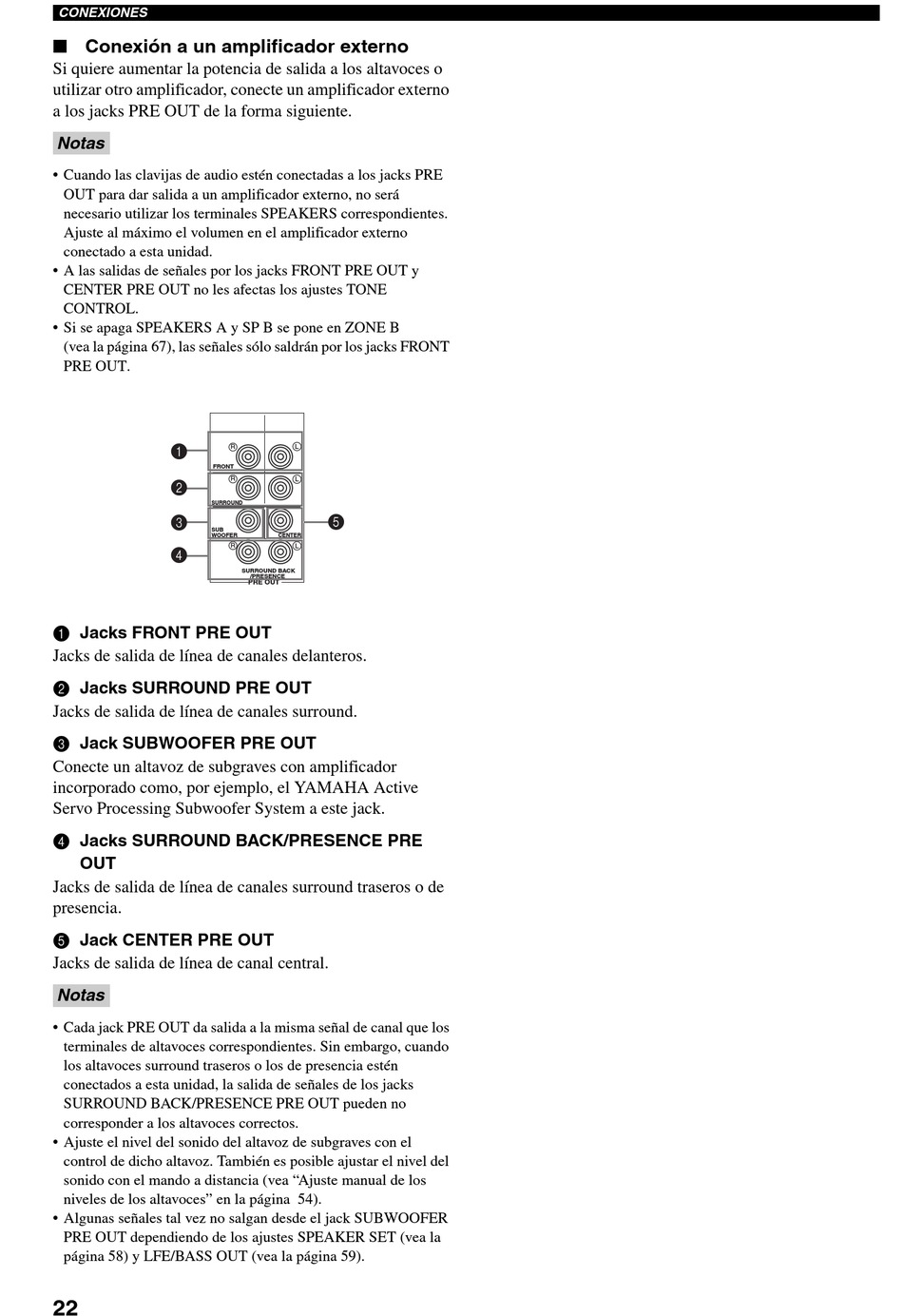

Conexión a un amplificador externo
Si quiere aumentar la potencia de salida a los altavoces o
utilizar otro amplificador, conecte un amplificador externo
a los jacks PRE OUT de la forma siguiente.
Notas
• Cuando las clavijas de audio estén conectadas a los jacks PRE
OUT para dar salida a un amplificador externo, no será
necesario utilizar los terminales SPEAKERS correspondientes.
Ajuste al máximo el volumen en el amplificador externo
conectado a esta unidad.
• A las salidas de señales por los jacks FRONT PRE OUT y
CENTER PRE OUT no les afectas los ajustes TONE
CONTROL.
• Si se apaga SPEAKERS A y SP B se pone en ZONE B
(vea la página 67), las señales sólo saldrán por los jacks FRONT
PRE OUT.
1
FRONT
2
SURROUND
3
SUB
WOOFER
4
1 Jacks FRONT PRE OUT
Jacks de salida de línea de canales delanteros.
2 Jacks SURROUND PRE OUT
Jacks de salida de línea de canales surround.
3 Jack SUBWOOFER PRE OUT
Conecte un altavoz de subgraves con amplificador
incorporado como, por ejemplo, el YAMAHA Active
Servo Processing Subwoofer System a este jack.
4 Jacks SURROUND BACK/PRESENCE PRE
OUT
Jacks de salida de línea de canales surround traseros o de
presencia.
5 Jack CENTER PRE OUT
Jacks de salida de línea de canal central.
Notas
• Cada jack PRE OUT da salida a la misma señal de canal que los
terminales de altavoces correspondientes. Sin embargo, cuando
los altavoces surround traseros o los de presencia estén
conectados a esta unidad, la salida de señales de los jacks
SURROUND BACK/PRESENCE PRE OUT pueden no
corresponder a los altavoces correctos.
• Ajuste el nivel del sonido del altavoz de subgraves con el
control de dicho altavoz. También es posible ajustar el nivel del
sonido con el mando a distancia (vea "Ajuste manual de los
niveles de los altavoces" en la página 54).
• Algunas señales tal vez no salgan desde el jack SUBWOOFER
PRE OUT dependiendo de los ajustes SPEAKER SET (vea la
página 58) y LFE/BASS OUT (vea la página 59).
22
L
R
R L
5
CENTER
R L
SURROUND BACK
/PRESENCE
PRE OUT
