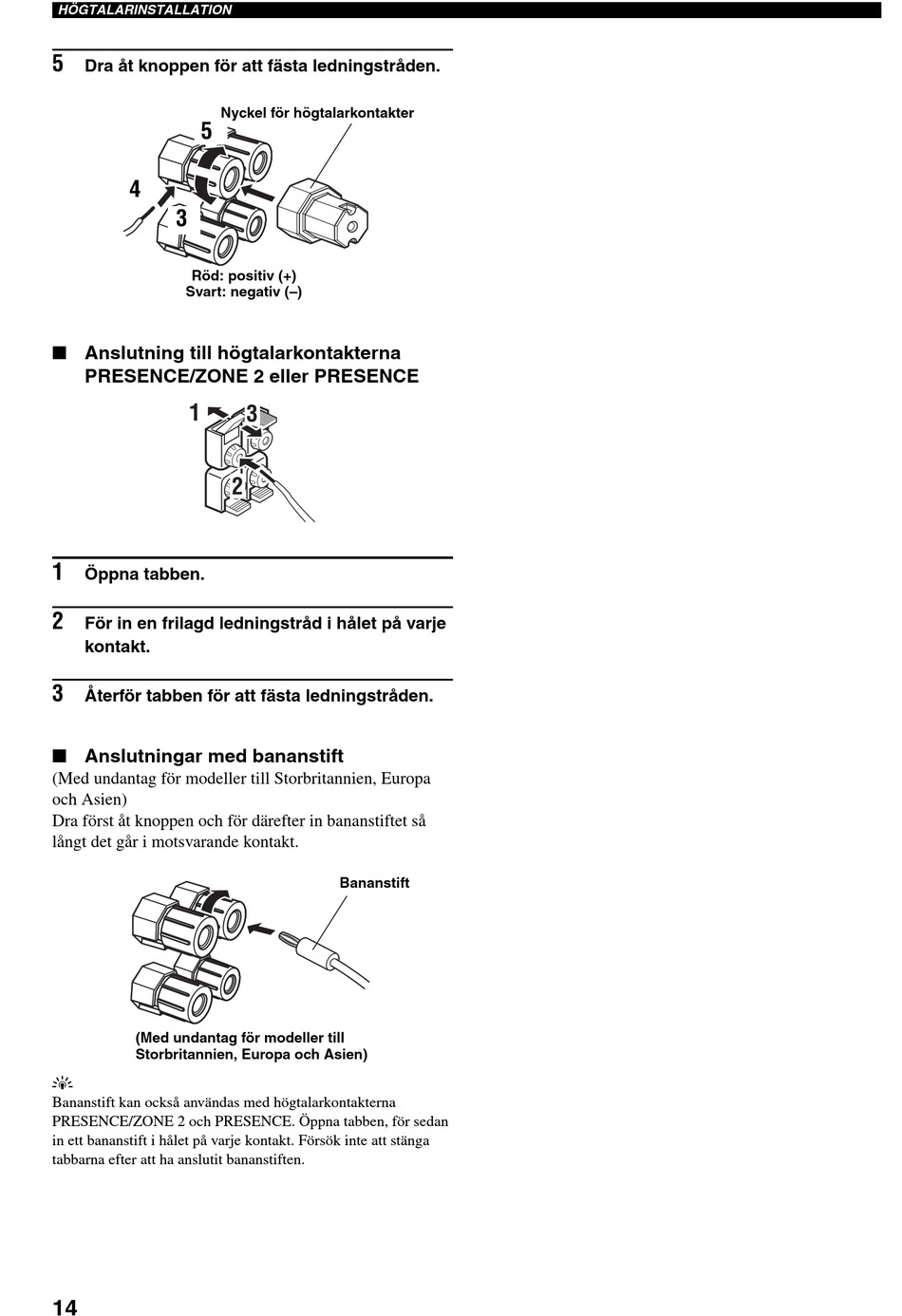

HÖGTALARINSTALLATION
5
Dra åt knoppen för att fästa ledningstråden.
Nyckel för högtalarkontakter
5
4
3
Röd: positiv (+)
Svart: negativ (–)
Anslutning till högtalarkontakterna
PRESENCE/ZONE 2 eller PRESENCE
1
1
Öppna tabben.
2
För in en frilagd ledningstråd i hålet på varje
kontakt.
3
Återför tabben för att fästa ledningstråden.
Anslutningar med bananstift
(Med undantag för modeller till Storbritannien, Europa
och Asien)
Dra först åt knoppen och för därefter in bananstiftet så
långt det går i motsvarande kontakt.
(Med undantag för modeller till
Storbritannien, Europa och Asien)
y
Bananstift kan också användas med högtalarkontakterna
PRESENCE/ZONE 2 och PRESENCE. Öppna tabben, för sedan
in ett bananstift i hålet på varje kontakt. Försök inte att stänga
tabbarna efter att ha anslutit bananstiften.
14
3
2
Bananstift
