6.5.4.1.7 Kabelbelegung
Warnung!
Besteht der Wunsch sich selbst ein passendes Kabel zu konfektionieren, so ist das Kabel gemäß dieser
Belegung zu verdrahten.
Wird ein selbst konfektioniertes Kabel verwendet, kann B&R keine Garantie für dessen Funktion über-
nehmen. Die Funktion wird ausschließlich für die bei B&R erhältlichen Kabel gewährleistet.
DVI (24+1), male
TMDS Takt Abschirmung
TMDS Daten 0/XUSB1 Abschirmung
TMDS Daten 1/XUSB0 Abschirmung
TMDS Daten 2/SDL Abschirmung
202
DVI (24+1), male
TMDS Takt -
TMDS Takt +
XUSB1+
XUSB1-
TMDS Daten 0+
TMDS Daten 0-
Hot Plug Detect
Masse
+5 V
XUSB0+
XUSB0-
TMDS Daten 1+
TMDS Daten 1-
DDC Takt
DDC Daten
SDL+
SDL-
TMDS Daten 2+
TMDS Daten 2-
Gesamtschirm

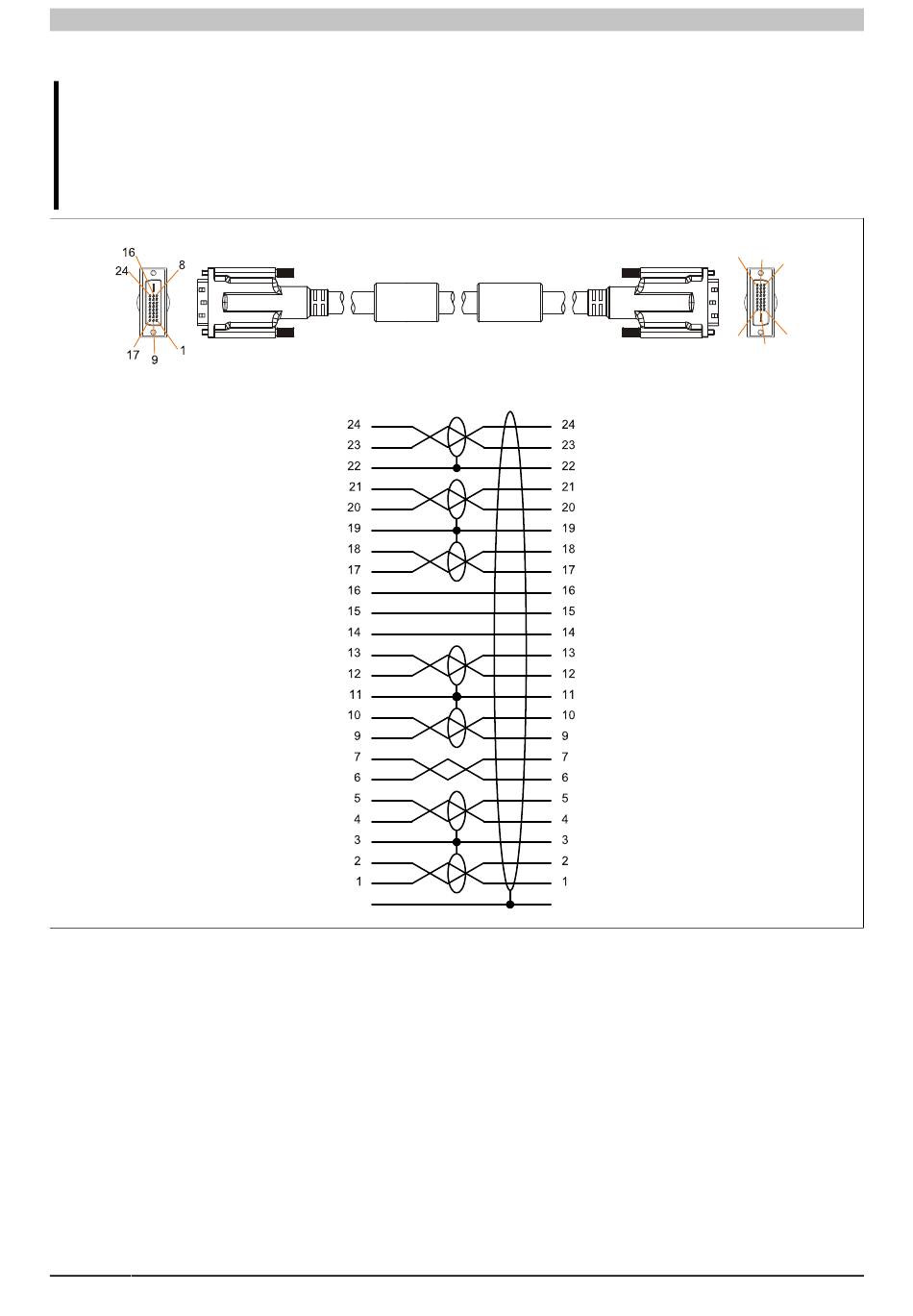

Abbildung 76: 5CASDL.0xxx-03 - Belegung
Anschlussbelegung
DVI (24+1), male
Gesamtschirm
