B&R Automation PC 2200 Anwenderhandbuch Seite 198

Zubehör
6.5.3.1.6 Kabelbelegung
Warnung!
Besteht der Wunsch sich selbst ein passendes Kabel zu konfektionieren, so ist das Kabel gemäß dieser
Belegung zu verdrahten.
Wird ein selbst konfektioniertes Kabel verwendet, kann B&R keine Garantie für dessen Funktion über-
nehmen. Die Funktion wird ausschließlich für die bei B&R erhältlichen Kabel gewährleistet.
DVI (24+1), male
198
Anschlussbelegung
DVI (24+1), male
Gesamtschirm

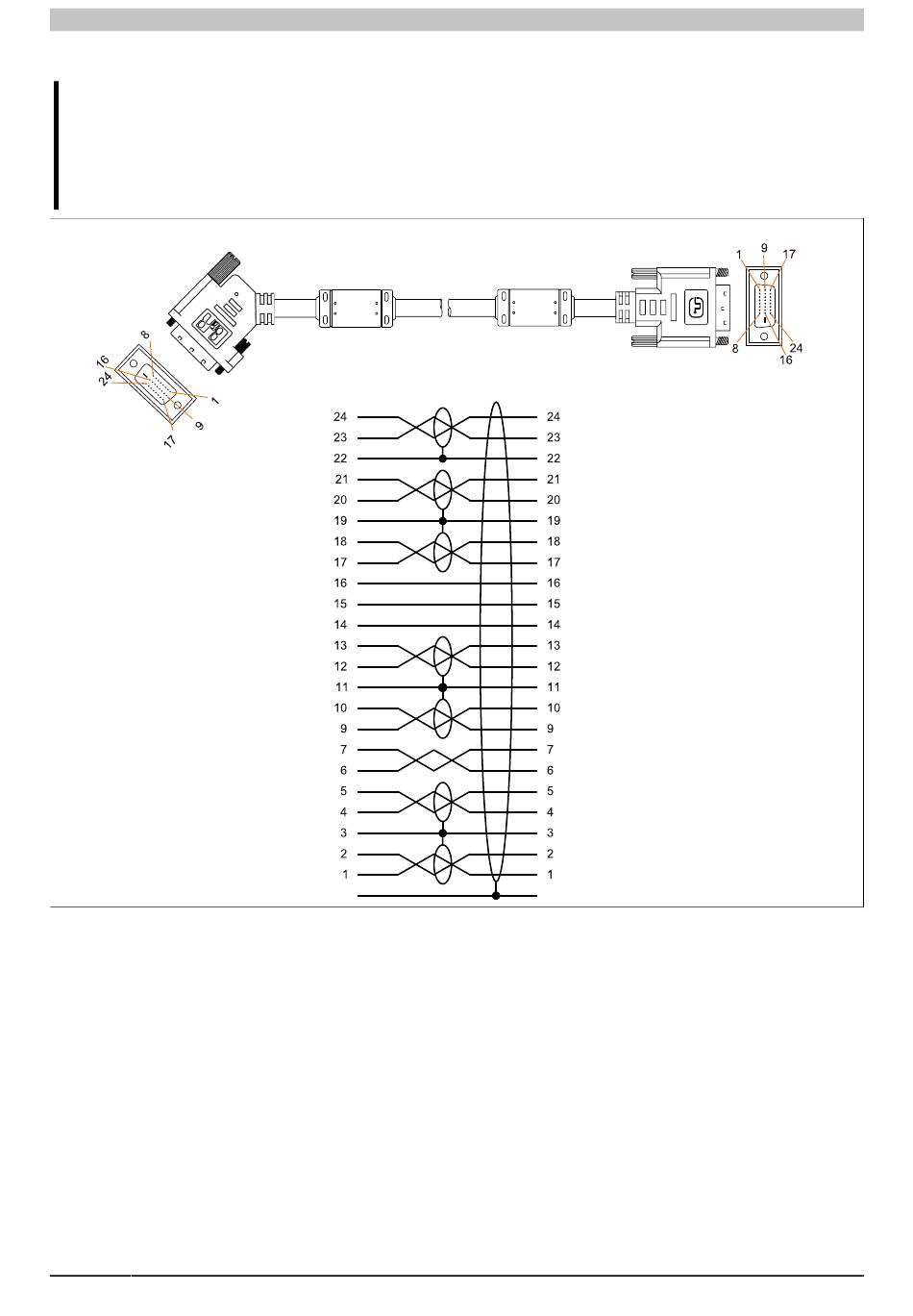

Abbildung 72: 5CASDL.0xxx-01 - Belegung
Automation PC 2200 Anwenderhandbuch V 1.05 Originalbetriebsanleitung
DVI (24+1), male
Gesamtschirm
DVI (24+1), male
