Technische Daten
2.2.1.1.2 SDL-Betrieb Mode 2
Beim SDL-Betrieb Mode 2 erfolgt die Kommunikation zwischen Automation Panel und B&R Industrie PC über ein
SDL-Kabel welches an der Panel In-Schnittstelle und einem USB-Typ-A/B-Kabel welches an der USB In-Schnitt-
stelle angeschlossen wird.
Die Informationen von Displaydaten, resistiver Touch Screen-, Matrixtasten, LEDs und Service- und Diagnoseda-
ten werden über das SDL-Kabel übertragen. Über das USB-Typ-A/B-Kabel werden die Touch Screen Daten des
Multitouch übertragen. Das Automation Panel kann bis zu 5 m (USB Spezifikation) vom B&R Industrie PC entfernt
montiert sein. Über diese Distanz kann USB 2.0 über das USB-Typ-A/B-Kabel übertragen werden. Externe An-
passungsbaugruppen sind dazu nicht notwendig.
Die Helligkeit des Displays kann z. B. über das B&R Control Center eingestellt werden.
Spannungsversorgung
Erdung
Verfügbarkeit der Schnittstellen am Automation Panel mit SDL/DVI Receiver:
✓
Panel In
USB1, USB2 ✓ USB 2.0
Maximale Kabellänge: 5 m
Voraussetzungen
• Automation Panel mit SDL/DVI Receiver
• B&R Industrie PC mit SDL-Schnittstelle
• SDL-Kabel, USB-Typ-A/B-Kabel
18

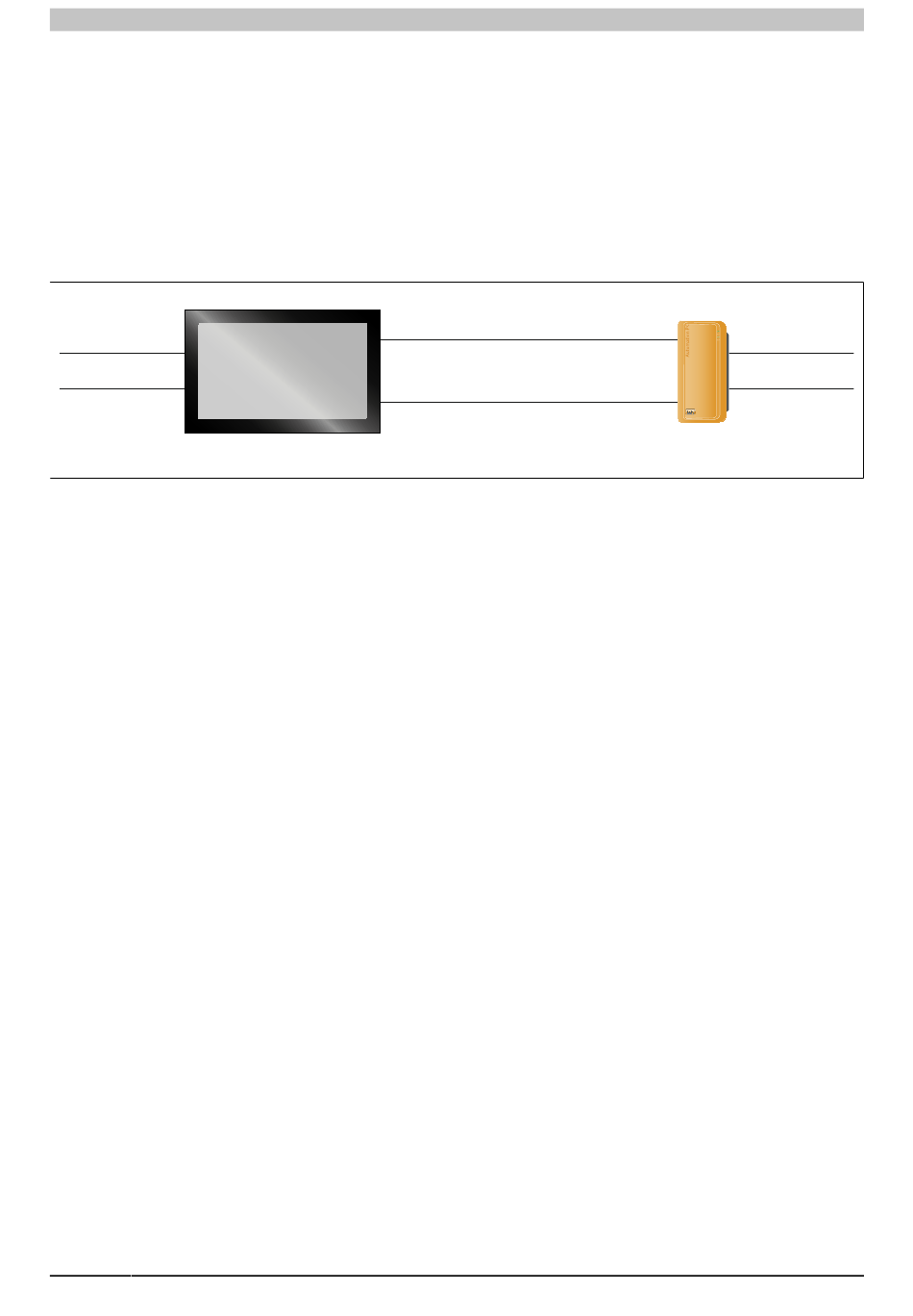

SDL-Betrieb Mode 2
Automation Panel
mit SDL/DVI Receiver
USB In
COM Schnittstelle Touch
SDL-Kabel
USB-Typ-A/B-Kabel
✓
USB 2.0 Spannungsversorgung
x Erdung
Automation PC 2200 Anwenderhandbuch V 1.05 Originalbetriebsanleitung
Spannungsversorgung
Erdung
B&R Industrie PC
✓
Helligkeitsregler
✓
x
