Inbetriebnahme
Je nach Verfügbarkeit der Loopback Adapter und DVDs muss eine entsprechende Feineinstellung in den jeweiligen
Testproperties vorgenommen werden.
Information:
Stehen keine USB- Loopback Adapter zur Verfügung, so können auch USB Memory Sticks verwen-
det werden. Die USB Memory Sticks müssen unter Windows als formatiertes Laufwerk zur Verfügung
stehen. Bei der Testkonfiguration ist die Option "USB" dann abzuwählen und die USB Memory Stick
Laufwerke müssen in den Diskproperties als Testdevice konfiguriert werden.
Information:
Serielle Loopback Adapter können relativ einfach selbst erstellt werden. Dazu sind lediglich einige
Pins mit Drähten an der seriellen Schnittstelle zu verbinden.
134

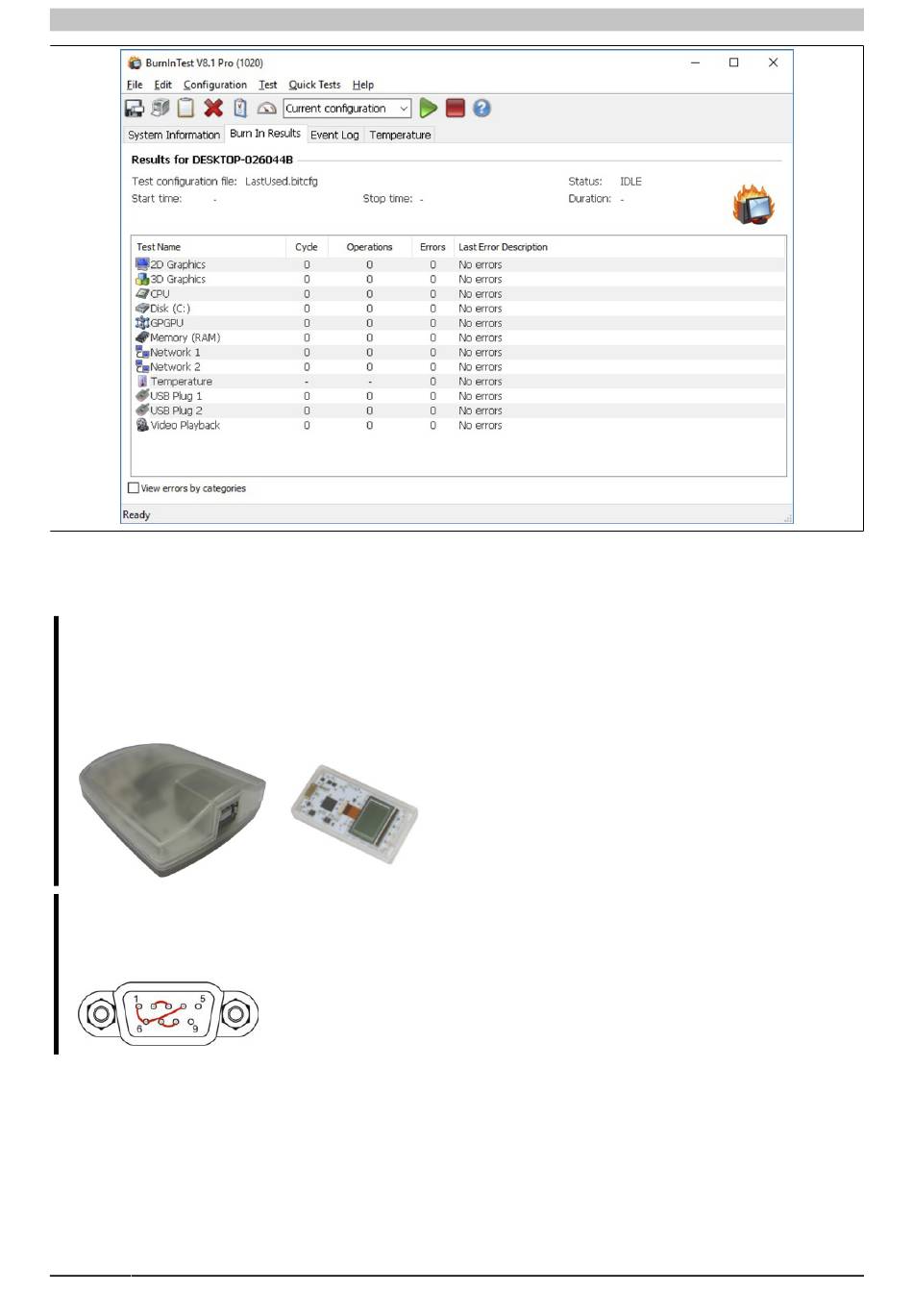

Abbildung 41: Testübersicht eines APC2200 ohne IF-Optionen
