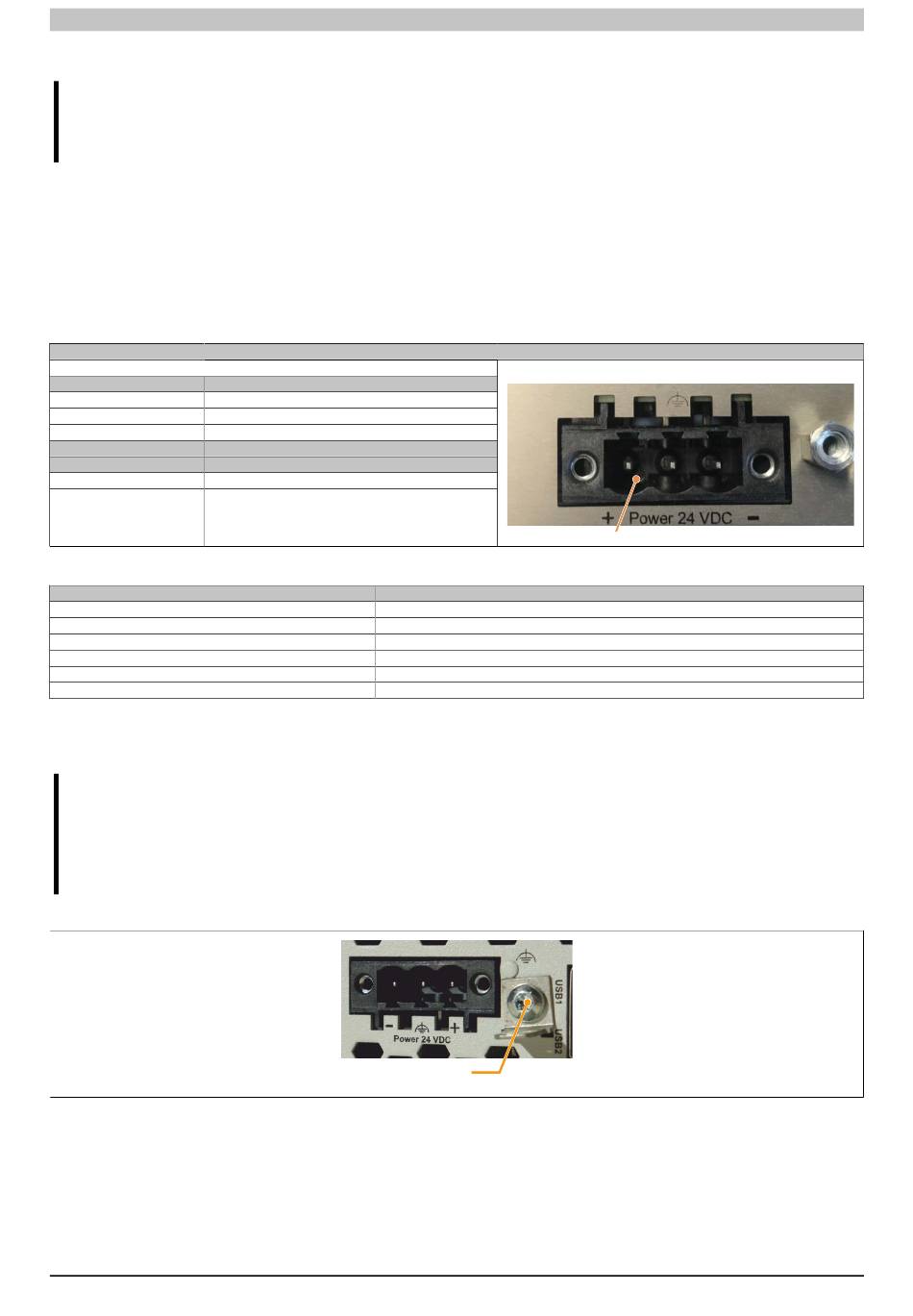

2.2.6.2 Spannungsversorgung +24 VDC

Gefahr!
Das Gerät darf nur mit einem SELV / PELV Netzteil bzw. mit einer sicheren Kleinspannung (SELV) gemäß
EN 60950 versorgt werden.
Der für den Anschluss der Spannungsversorgung notwendige 3-polige Stecker ist nicht im Lieferumfang enthalten.
Dieser kann bei B&R unter der Best.Nr. 0TB103.9 (Schraubklemme) oder 0TB103.91 (Federzugklemme) bestellt
werden.
Die Belegung der Pins ist der folgenden Tabelle zu entnehmen. Die Versorgungsspannung wird intern durch eine
fix aufgelötete Sicherung (15 A, flink) abgesichert, sodass bei Überlast (Austausch der Sicherung notwendig) oder
falschem Anschließen (Verpolungsschutz - kein Austausch der Sicherung notwendig) der Versorgungsspannung
keine Beschädigung des Gerätes erfolgt. Wird die Sicherung in einem Fehlerfall zerstört, so muss das Gerät an
B&R zur Reparatur geschickt werden.
Pin
1
2
3
Bestellnummer Kurzbeschreibung
Feldklemmen
0TB103.9 Stecker 24 V 5.08 3p Schraubklemme
0TB103.91 Stecker 24 V 5.08 3p Federzugklemme
Elektrische Eigenschaften
Nennspannung
Nennstrom
Überspannungskategorie nach EN 61131-2
Einschaltstrom
Galvanische Trennung
Unterbrechungsfreie Stromversorgung
1) Die Anforderungen sind gemäß EN 60950 einzuhalten.
2.2.6.2.1 Erdung
Vorsicht!
Die Funktionserde (Spannungsversorgung Pin 2 und Erdungsanschluss) muss auf möglichst kurzem,
niederohmigem Weg und mit dem größtmöglichen Leiterquerschnitt am zentralen Erdungspunkt (z.B.
dem Schaltschrank oder der Anlage) verbunden werden. Für eine einwandfreie Funktion ist diese Art
der Erdung zwingend vorgeschrieben.
Die Automation PC Systeme besitzen auf der Schnittstellenblende einen Erdungsanschluss.
An dem Erdungsanschluss muss z.B. ein Kupferband, das an einem zentralen Erdungspunkt des Schaltschrankes
oder der Anlage in der das Gerät eingebaut wird, befestigt werden. Der Leitungsquerschnitt sollte dabei so groß
wie möglich (mindestens 2,5 mm²) gewählt werden.
Automation PC 2200 Anwenderhandbuch V 1.05 Originalbetriebsanleitung
Spannungsversorgung +24 VDC
verpolungssicher
Beschreibung
+
Funktionserde
-
Tabelle 23: Spannungsversorgungsanschluss +24 VDC
24 VDC ±25%, SELV
max. 3 A
II
typ. 5 A; max. 50 A für < 500 µs
Ja
Nein
Spannungsversorgung +24 VDC
1)
Erdung
Technische Daten
Buchse, 3-polig, male
1 2 3
