6.5.4.1.5 Abmessungen
Alle Abmessungen in mm.
15,5
19
15
6.5.4.1.6 Aufbau
Element
DVI
USB
Daten
Steueradern
Automation PC 2200 Anwenderhandbuch V 1.05 Originalbetriebsanleitung
110 ±10
54 34

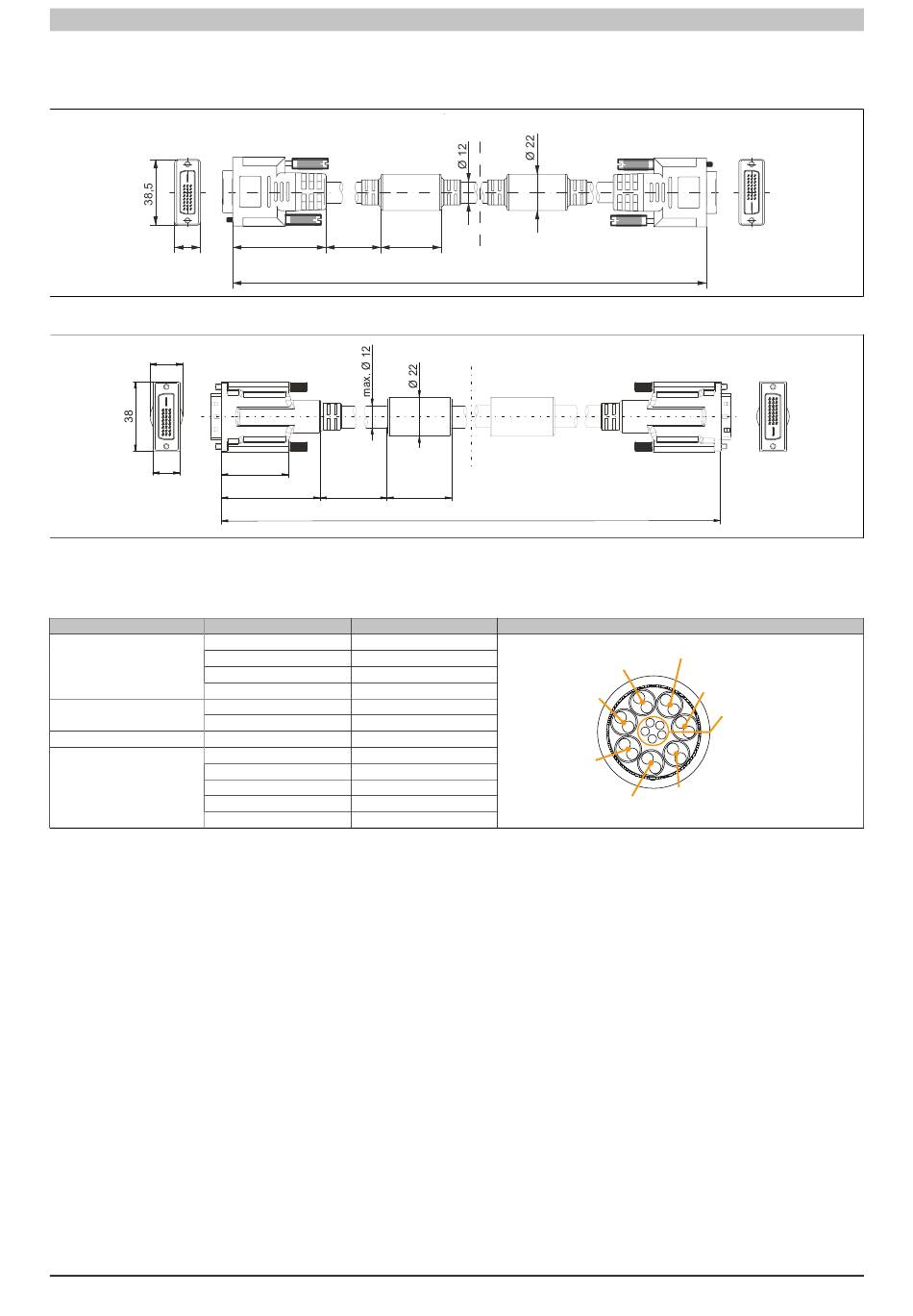

Abbildung 74: 5CASDL.0xxx-03 ≥ Rev. E0 - Abmessungen
36,5
55 37,5
110 ±10
Abbildung 75: 5CASDL.0xxx-03 ≤ Rev. D0 - Abmessungen
Belegung Querschnitt
TMDS Daten 0 26 AWG
TMDS Daten 1 26 AWG
TMDS Daten 2 26 AWG
TMDS Takt 26 AWG
XUSB0 26 AWG
XUSB1 26 AWG
SDL 26 AWG
DDC Takt 24 AWG
DDC Daten 24 AWG
+5 V 24 AWG
Masse 24 AWG
Hot Plug Detect 24 AWG
Tabelle 223: Aufbau SDL Kabel flex 5CASDL.0xxx-03
Länge
±2,5
Länge
TMDS Daten 2
TMDS Takt
XUSB1
TMDS Daten 1
TMDS Daten 0
Steueradern
- DDC Takt
- DDC Daten
- +5 V
- Masse
- Hot Plug Detect
SDL
XUSB0
Zubehör
