2. Dimensões, peso
Compr. 550 mm
Largura 430 mm
Altura 125 mm
Peso

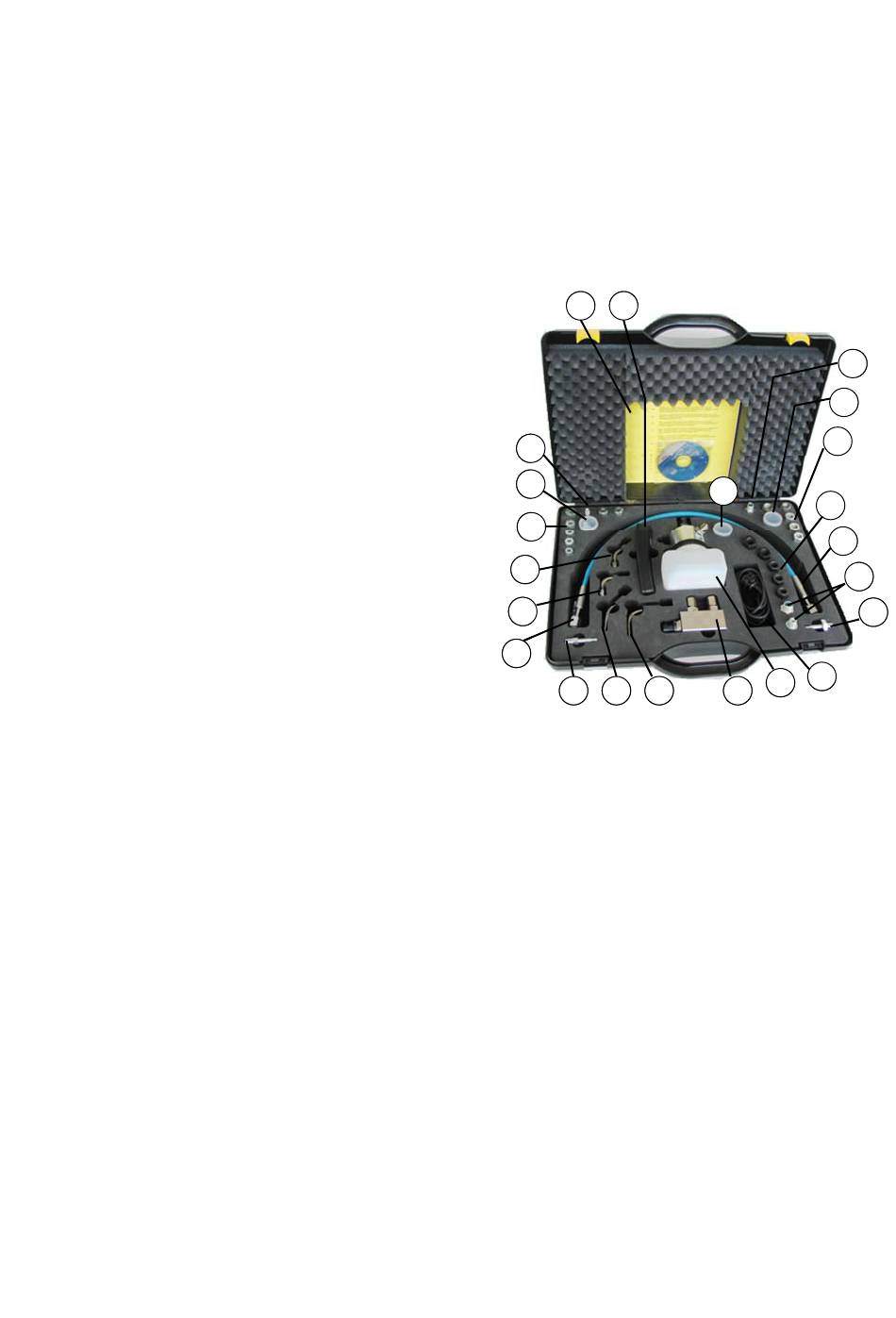

3. Âmbito do fornecimento
1 = Instruções de operação em CD-ROM
2 = Manômetro digital
3 = Bocal M14x1,5/M14x1,5
(mangueira de 200 MPa –
tubo de ligação de 45°/90°)
4 = Depósito com anéis de pressão
M8,5x1; M9,25x1
(para a mangueira de 200 MPa)
5 = Porcas capa M12x1,5; M14x1,5;
M14x1; M15x1; M18x1,5;
(para mangueira de 200 MPa)
6 = Porcas de capa, pretas, brunidas,
M14x1; M15x1; M16x1,5; M18x1,5;
M19x1,5
(para mangueira de 200 MPa)
7 = Mangueira de 200 MPa
(2000 bar), M14x1,5/M14x1,5
8 = Adaptador direito M14x1,5/M16x1,5;
Adaptador direito M14x1,5/M18x1,5
9 = Bocal, M14x1,5/M8,5x1,
(para mangueira de 200 MPa)
10 = Cabo de ligação (captador de pressão com manômetro/módulo captador de pressão
11 = Módulo captador de pressão com sensor de pressão no rail e roscas M14x1
12 = Captador de pressão com sensor de pressão no rail e roscas M14x1,5
13 = 2 x tubo de ligação de 90°, M9,25x1/M8,5x1 (para mangueira de 200 MPa)
14 = 2 x tubo de ligação de 45°, M9,25x1/M8,5x1 (para mangueira de 200 MPa)
15 = Adaptador reto, M12x1,5/M7x1 (para a mangueira de 60 MPa)
16 = Mangueira de 60 MPa (600 bar), M12x1,5/M14x1
17 = Tubo de ligação de 90°, M12x1,5/M7x1 (para mangueira de 60 MPa)
18 = Tubo de ligação de 45°, M12x1,5/M7x1 (para mangueira de 60 MPa)
19 = Porcas de capa M12x1,5; M14x1; M14x1,5; M15x1; M16x1; M16x1,5 M18x1,5;
(para mangueira de 60 MPa)
20 = Depósito com anéis de pressão M7x1 (para a mangueira de 60 MPa)
21 = Bocal M12x1,5/M12x1,5 (mangueira de 60 MPa adaptador de 45°/90°)
22 = Recipiente adicional
(1 MPa = 10 bar)
6,5 kg
1 1
21 21
20 20
19 19
18 18
17 17
16 16
15 15
- 4 -
2 2
22 22
11 11
14 14 13 13 12 12
3 3
4 4
5 5
6 6
7 7
8 8
9 9
10 10
