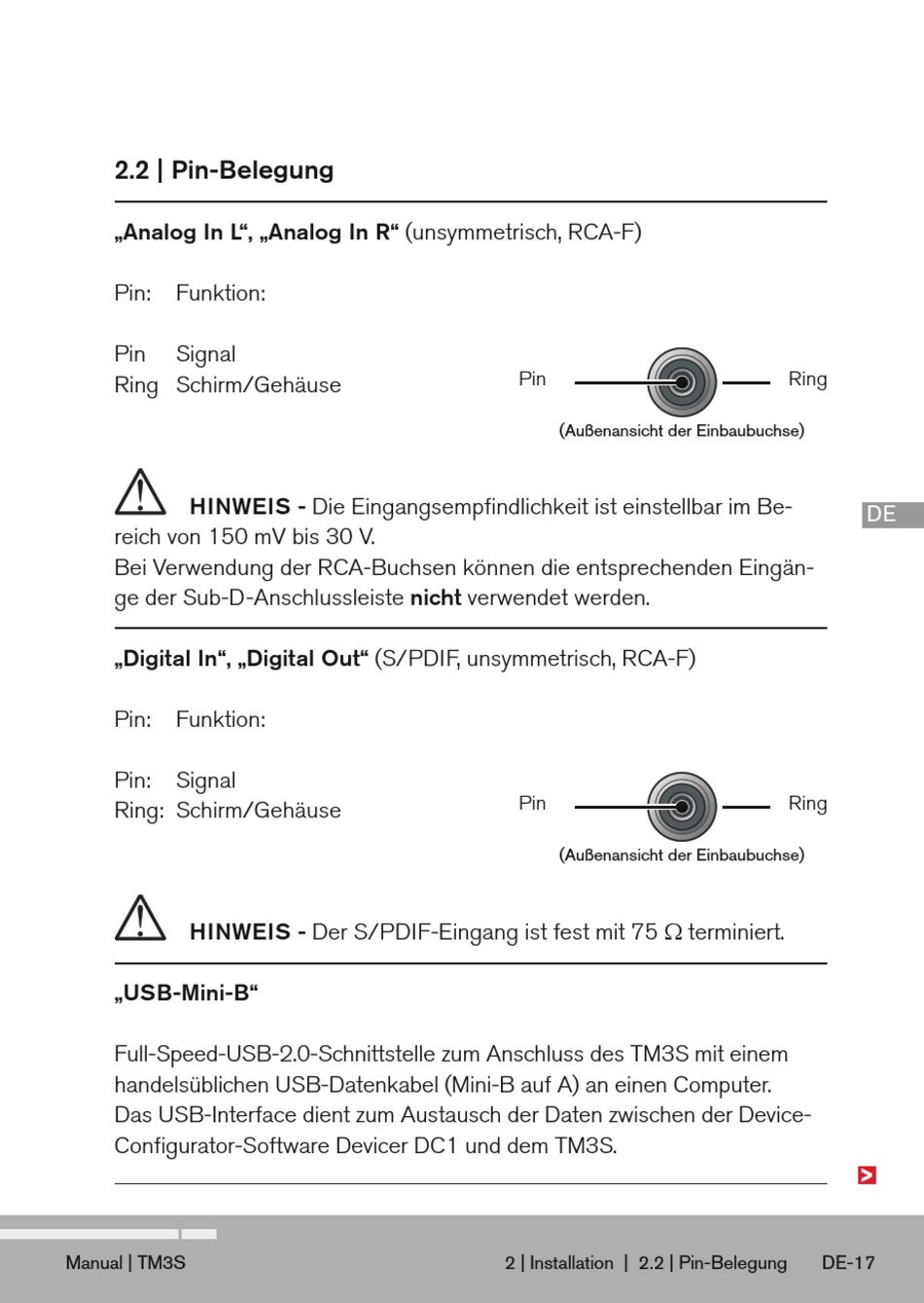

2.2 | Pin-Belegung

„Analog In L", „Analog In R" (unsymmetrisch, RCA-F)
Pin: Funktion:
Pin Signal
Ring Schirm/Gehäuse
HINWEIS - Die Eingangsempfi ndlichkeit ist einstellbar im Be-
reich von 150 mV bis 30 V.
Bei Verwendung der RCA-Buchsen können die entsprechenden Eingän-
ge der Sub-D-Anschlussleiste nicht verwendet werden.
„Digital In", „Digital Out" (S/PDIF, unsymmetrisch, RCA-F)
Pin: Funktion:
Pin: Signal
Ring: Schirm/Gehäuse
HINWEIS - Der S/PDIF-Eingang ist fest mit 75  terminiert.
„USB-Mini-B"
Full-Speed-USB-2.0-Schnittstelle zum Anschluss des TM3S mit einem
handelsüblichen USB-Datenkabel (Mini-B auf A) an einen Computer.
Das USB-Interface dient zum Austausch der Daten zwischen der Device-
Confi gurator-Software Devicer DC1 und dem TM3S.
Manual | TM3S
Pin
(Außenansicht der Einbaubuchse)
Pin
(Außenansicht der Einbaubuchse)
2 | Installation | 2.2 | Pin-Belegung
Ring
DE
Ring
DE-17
