Pin-Belegung (Fortsetzung)

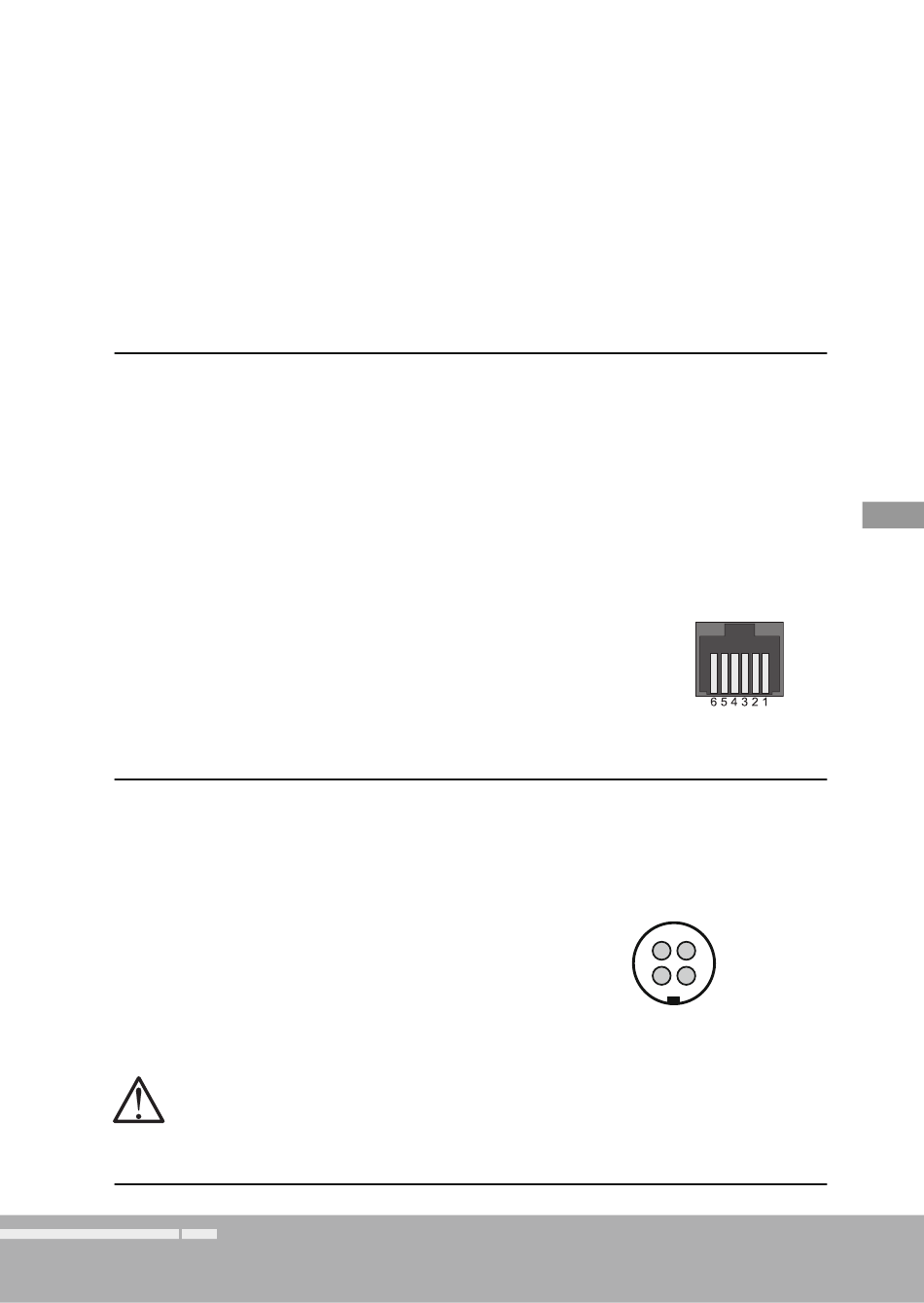

„GPIO" (RJ-12-6P6C-Buchse)
Externe Steuerung der im Menü „Globales Tastenfeld" defi nierten Funkti-
onen oder Presets. Die als „active low" ausgelegten Eingänge sind gegen
0 V (Pin 1) zu schalten.
Pin: Funktion:
1 GND
2 - 6 Funktion entsprechend der Defi nition im Menü
„24 V DC" (4-pol. Kleinspannungsstiftstecker, Typ Binder 710)
Pin: Funktion:
1 +24 V DC
2 +24 V DC
3 0 V
4 0 V
HINWEIS - Bei einer externen Stromversorgung mit 24 V DC ist
eine externe Überstrombegrenzung auf 2 A zwingend vorzusehen!
