2.2 | Pin-Belegung

„3G-SDI In", „3G-SDI Through" (unsymmetrisch, BNC-F)
Pin: Funktion:
Pin Signal
Ring Schirm/Gehäuse
HINWEIS - Die Eingangssignale werden unbearbeitet durchge-
leitet.

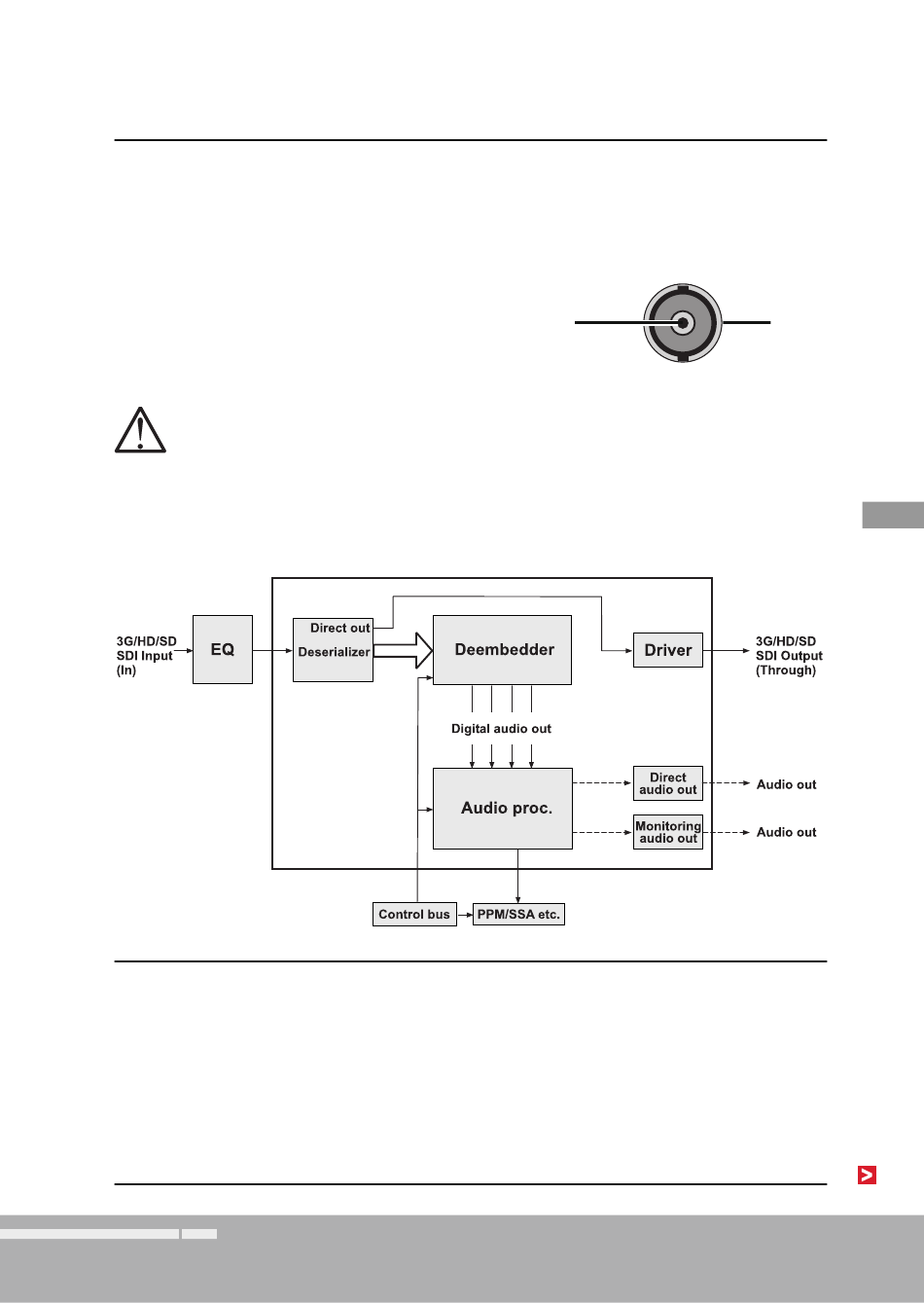

Blockdiagramm der 3G-SDI-Deembedder-Schnittstelle
„USB-Mini-B"
Full-Speed-USB-2.0-Schnittstelle zum Anschluss der TM3-3GS-Geräte
mit einem handelsüblichen USB-Datenkabel (Mini-B auf A) an einen Com-
puter. Das USB-Interface dient zum Austausch der Daten zwischen der
Device-Confi gurator-Software Devicer DC1 und den TM3-3GS-Geräten.
Manual | TM3-3GS
Pin
(Außenansicht der Einbaubuchse)
2 | Installation | 2.2 | Pin-Belegung
Ring
