Chart - RTW TouchMonitor TM3 Smart Bedienungsanleitung

5.11 | Chart

I-Bargraph
Beispiel:
LU-Skala
Vorgegebene
Toleranz des
Target Level
Graphische
Darstellung
des Verlaufs
über Zeit
Zeitraster

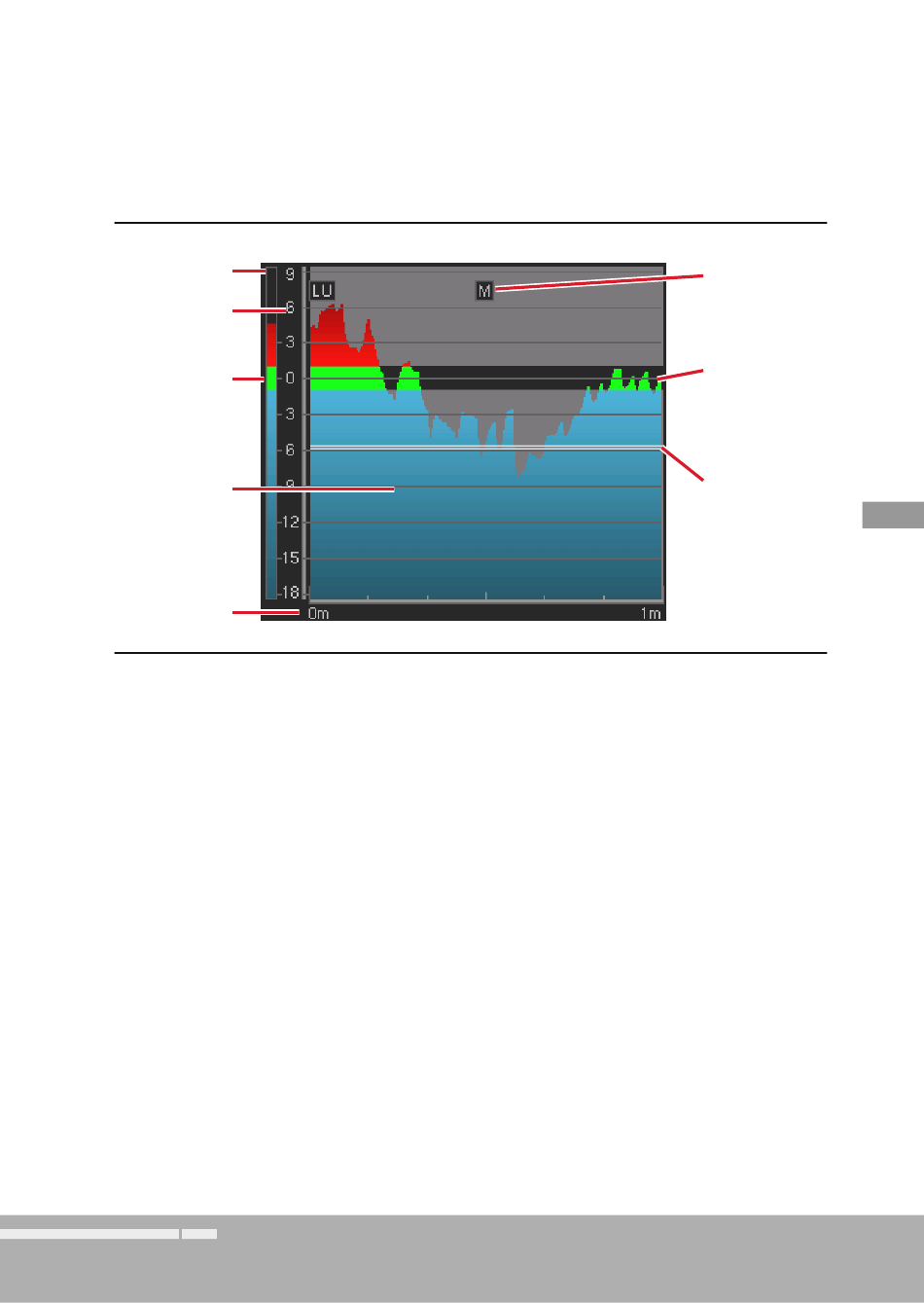

Das Loudness-Chart-Instrument zeichnet den Verlauf der Messung eines
wählbaren Loudness-Wertes (TP-, M-, S- oder I-Wert über Zeit) als Linie
oder farbige Fläche auf einem Koordinatensystem mit wählbarem Zeitraster.
Zusätzlich kann im Graphen der Toleranzbereich als Korridor dargestellt
werden. Eine dynamische Linie zur Anzeige der aktuellen Position des
Relative Gates im Bezug auf den I-Wert und ein zusätzlicher Bargraph zur
Anzeige des Integrated-Werts kann eingeblendet werden.
So lässt sich z. B. in der dargestellten Kombination schnell ablesen, wie
stark der I-Wert (Bargraph links) den Zielwert überschreitet und wie groß
die Bandbreite der Loudness-Sprünge im M-Wert ist (gezeichneter Graph
über Zeit). Auch lassen sich die Anteile abschätzen, die durch das Relative
Gate aktuell nicht mit in die Messung einbezogen werden (Kurvenanteile
unterhalb der doppelten Linie). Das abgebildete Programm müsste insge-
samt abgesenkt werden, um den I-Wert in den grünen Bereich zu bringen.
Werks-Presets mit Chart-Instrument:
• Keine
Manual | TM3S
Ausgewählter
Loudness-
Wert
Einstellbarer
& markierter
Toleranz-
bereich
Aktuelle
Position des
Relative Gate
im Bezug auf
den I-Wert
