RTW TouchMonitor TM3 Smart Bedienungsanleitung Seite 18

Anschlüsse (Fortsetzung)

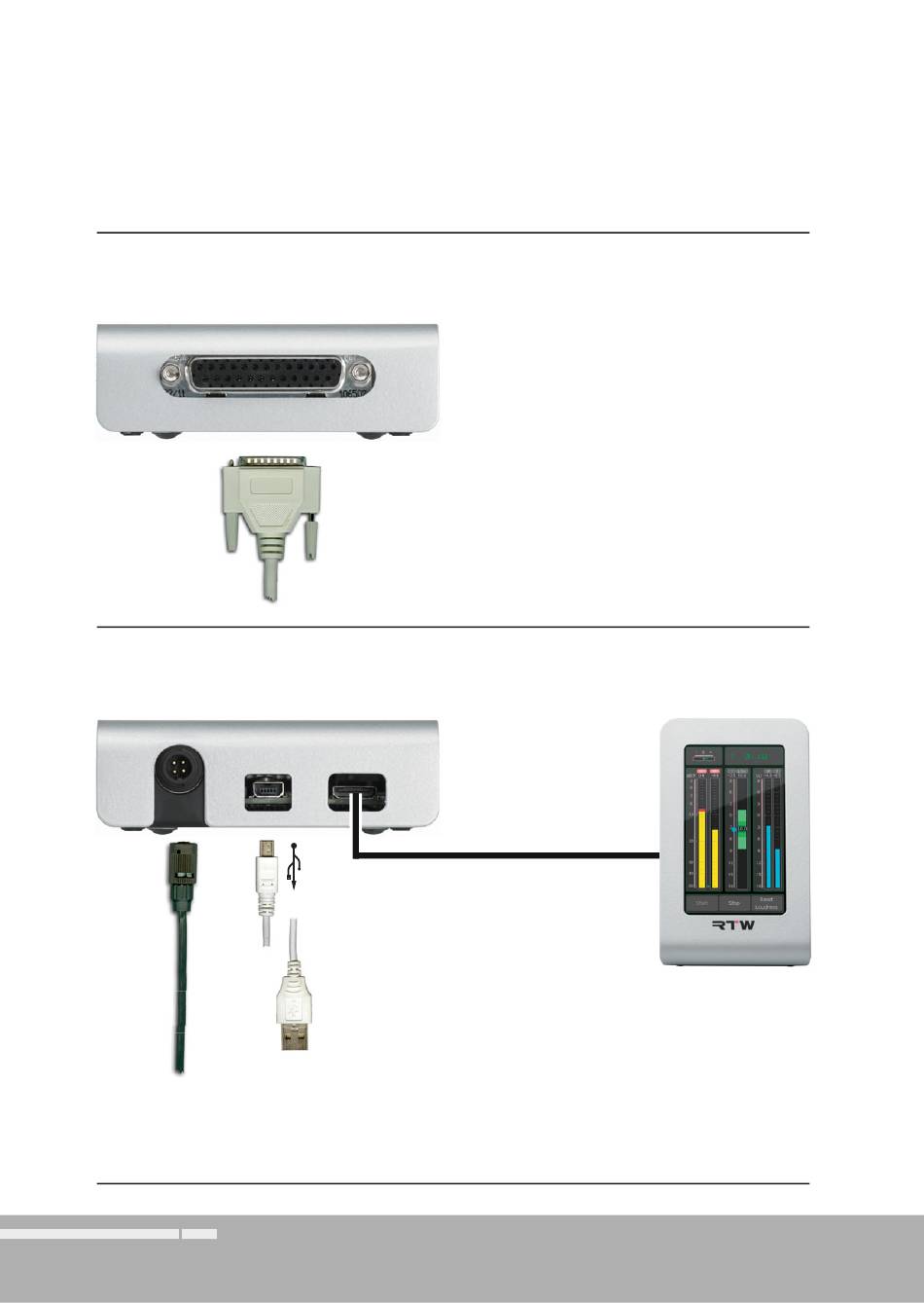

Linke Seitenansicht der Interface-Box
Rechte Seitenansicht der Interface-Box
4-pol. Kleinspannungsstecker
24 V DC 160 mA (Nennstrom)
zum Anschluss des Netzteils
DE-16 2 | Installation | 2.2 | Pin-Belegung
Analog In L/R (Sub-D) *)
3 AES3 In/Out (1 - 3, Sub-D)
*) Analog In über Sub-D und Analog In über
RCA können nicht parallel benutzt werden!
Gesteckte Verbindung zur
Display-Einheit (2 m, max. 15 m)
USB 2.0 Mini-B
(USB-Schnittstellenkabel zum Austausch
von Daten zwischen Devicer DC1 und
TM3S erforderlich)
Manual | TM3S
