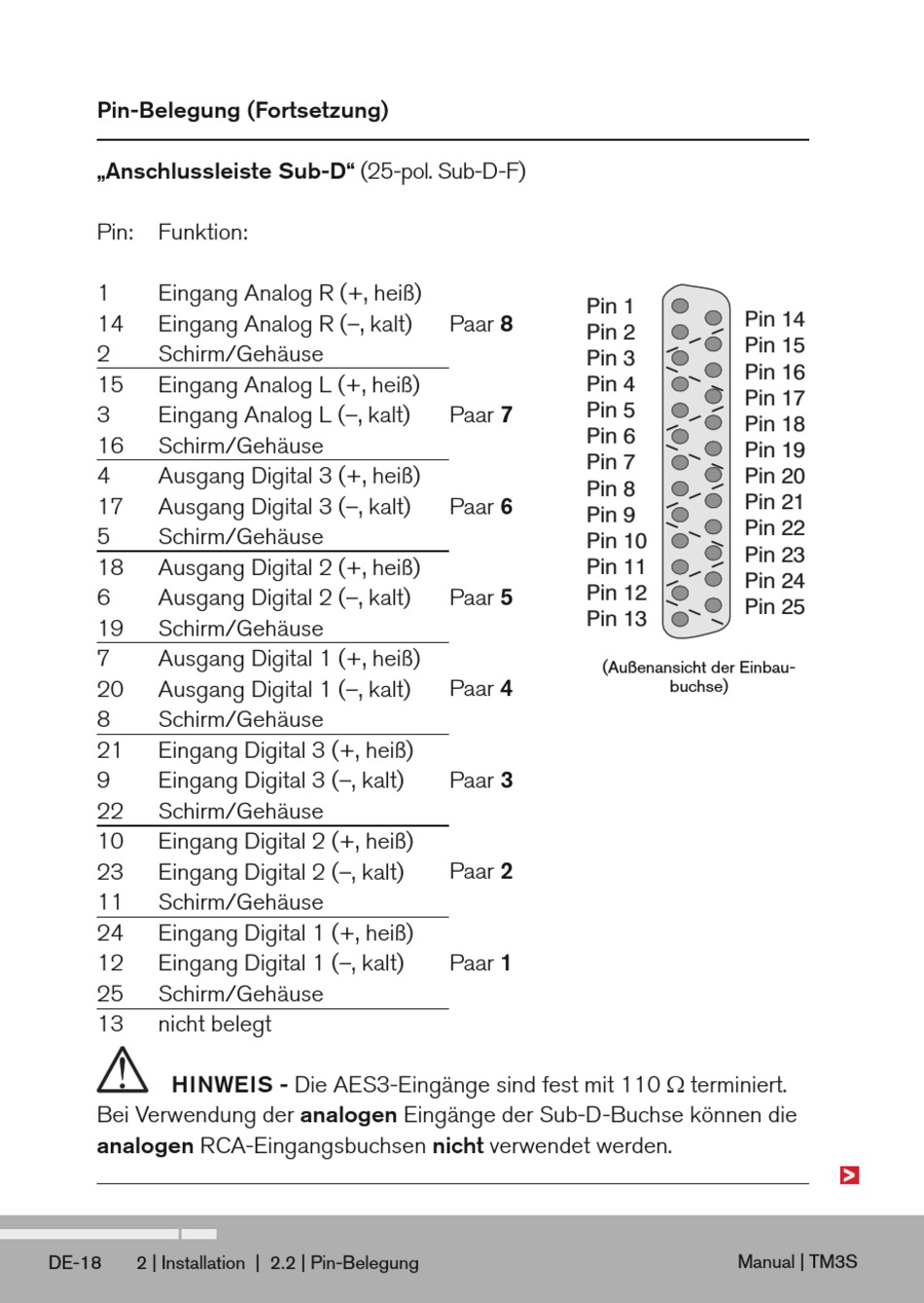

Pin-Belegung (Fortsetzung)
„Anschlussleiste Sub-D" (25-pol. Sub-D-F)
Pin: Funktion:
1 Eingang Analog R (+, heiß)
14 Eingang Analog R (–, kalt)
2 Schirm/Gehäuse
15 Eingang Analog L (+, heiß)
3 Eingang Analog L (–, kalt)
16 Schirm/Gehäuse
4 Ausgang Digital 3 (+, heiß)
17 Ausgang Digital 3 (–, kalt)
5 Schirm/Gehäuse
18 Ausgang Digital 2 (+, heiß)
6 Ausgang Digital 2 (–, kalt)
19 Schirm/Gehäuse
7 Ausgang Digital 1 (+, heiß)
20 Ausgang Digital 1 (–, kalt)
8 Schirm/Gehäuse
21 Eingang Digital 3 (+, heiß)
9 Eingang Digital 3 (–, kalt)
22 Schirm/Gehäuse
10 Eingang Digital 2 (+, heiß)
23 Eingang Digital 2 (–, kalt)
11 Schirm/Gehäuse
24 Eingang Digital 1 (+, heiß)
12 Eingang Digital 1 (–, kalt)
25 Schirm/Gehäuse
13 nicht belegt
HINWEIS - Die AES3-Eingänge sind fest mit 110  terminiert.
Bei Verwendung der analogen Eingänge der Sub-D-Buchse können die
analogen RCA-Eingangsbuchsen nicht verwendet werden.
DE-18 2 | Installation | 2.2 | Pin-Belegung
P i n 1
Paar 8
P i n 2
P i n 3
P i n 4
P i n 5
Paar 7
P i n 6
P i n 7
P i n 8
Paar 6
P i n 9
P i n 1 0
P i n 1 1
P i n 1 2
Paar 5
P i n 1 3
(Außenansicht der Einbau-
Paar 4
Paar 3
Paar 2
Paar 1
P i n 1 4
P i n 1 5
P i n 1 6
P i n 1 7
P i n 1 8
P i n 1 9
P i n 2 0
P i n 2 1
P i n 2 2
P i n 2 3
P i n 2 4
P i n 2 5
buchse)
