Klemmleiste X7
X7
1
SM
2 BM
3

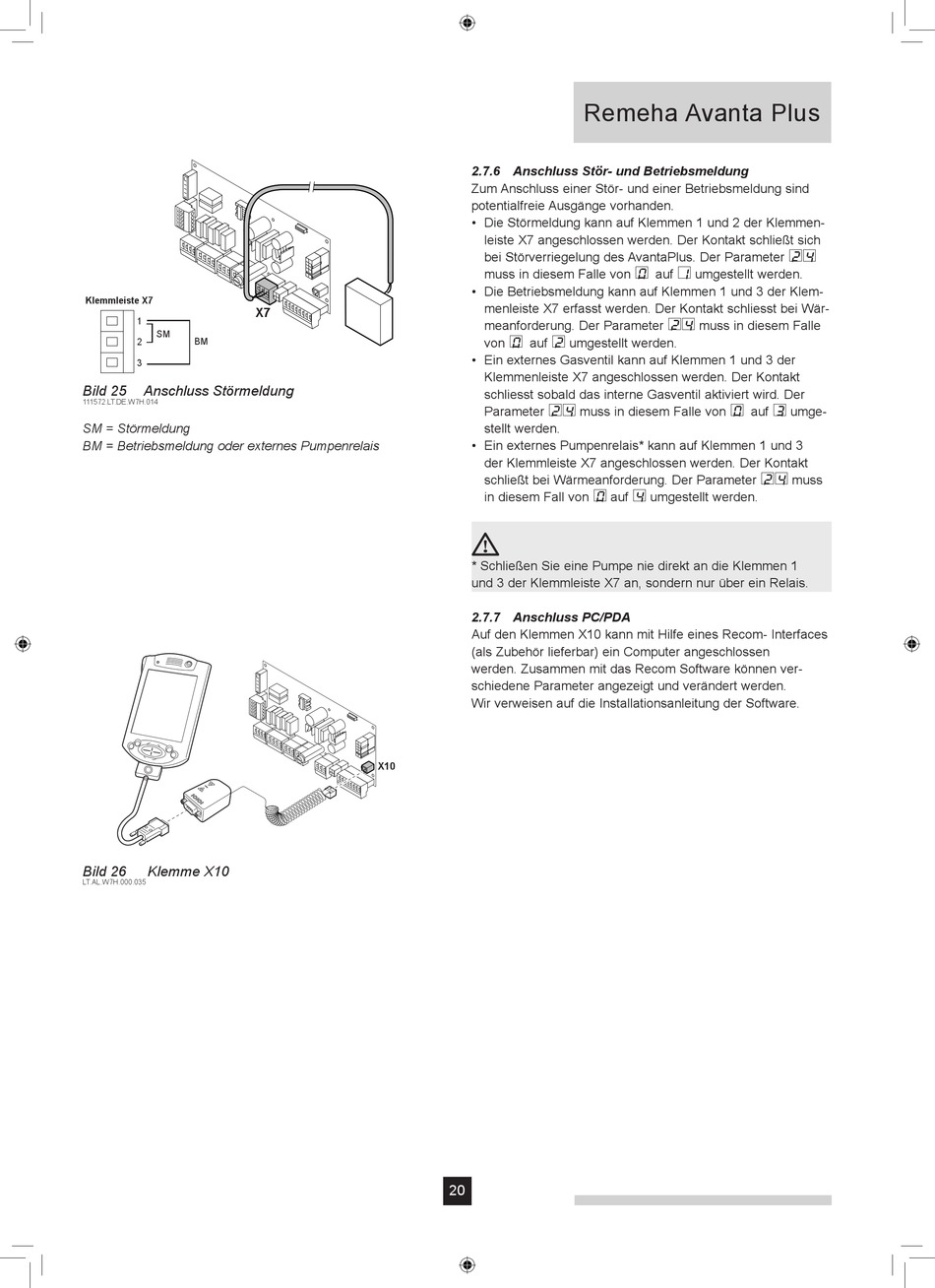

Bild 25 Anschluss Störmeldung
111572.LT.DE.W7H.014
SM = Störmeldung
BM = Betriebsmeldung oder externes Pumpenrelais
Bild 26 Klemme X10
LT.AL.W7H.000.035
2.7.6 Anschluss Stör- und Betriebsmeldung
Zum Anschluss einer Stör- und einer Betriebsmeldung sind
potentialfreie Ausgänge vorhanden.
• D ie Störmeldung kann auf Klemmen 1 und 2 der Klemmen-
• D ie Betriebsmeldung kann auf Klemmen 1 und 3 der Klem-
• E in externes Gasventil kann auf Klemmen 1 und 3 der
111572LTDEW7H014a
• E in externes Pumpenrelais* kann auf Klemmen 1 und 3

* Schließen Sie eine Pumpe nie direkt an die Klemmen 1
und 3 der Klemmleiste X7 an, sondern nur über ein Relais.

2.7.7 Anschluss PC/PDA

Auf den Klemmen X10 kann mit Hilfe eines Recom- Interfaces
(als Zubehör lieferbar) ein Computer angeschlossen
werden. Zusammen mit das Recom Software können ver-
schiedene Parameter angezeigt und verändert werden.
Wir verweisen auf die Installationsanleitung der Software.
X10
LTALW7H000035b
20
Remeha Avanta Plus
leiste X7 angeschlossen werden. Der Kontakt schließt sich
bei Störverriegelung des AvantaPlus. Der Parameter 24
muss in diesem Falle von 0 auf 1 umgestellt werden.
menleiste X7 erfasst werden. Der Kontakt schliesst bei Wär-
meanforderung. Der Parameter 24 muss in diesem Falle
von 0 auf 2 umgestellt werden.
Klemmenleiste X7 angeschlossen werden. Der Kontakt
schliesst sobald das interne Gasventil aktiviert wird. Der
Parameter 24 muss in diesem Falle von 0 auf 3 umge-
stellt werden.
der Klemmleiste X7 angeschlossen werden. Der Kontakt
schließt bei Wärmeanforderung. Der Parameter 24 muss
in diesem Fall von 0 auf 4 umgestellt werden.
