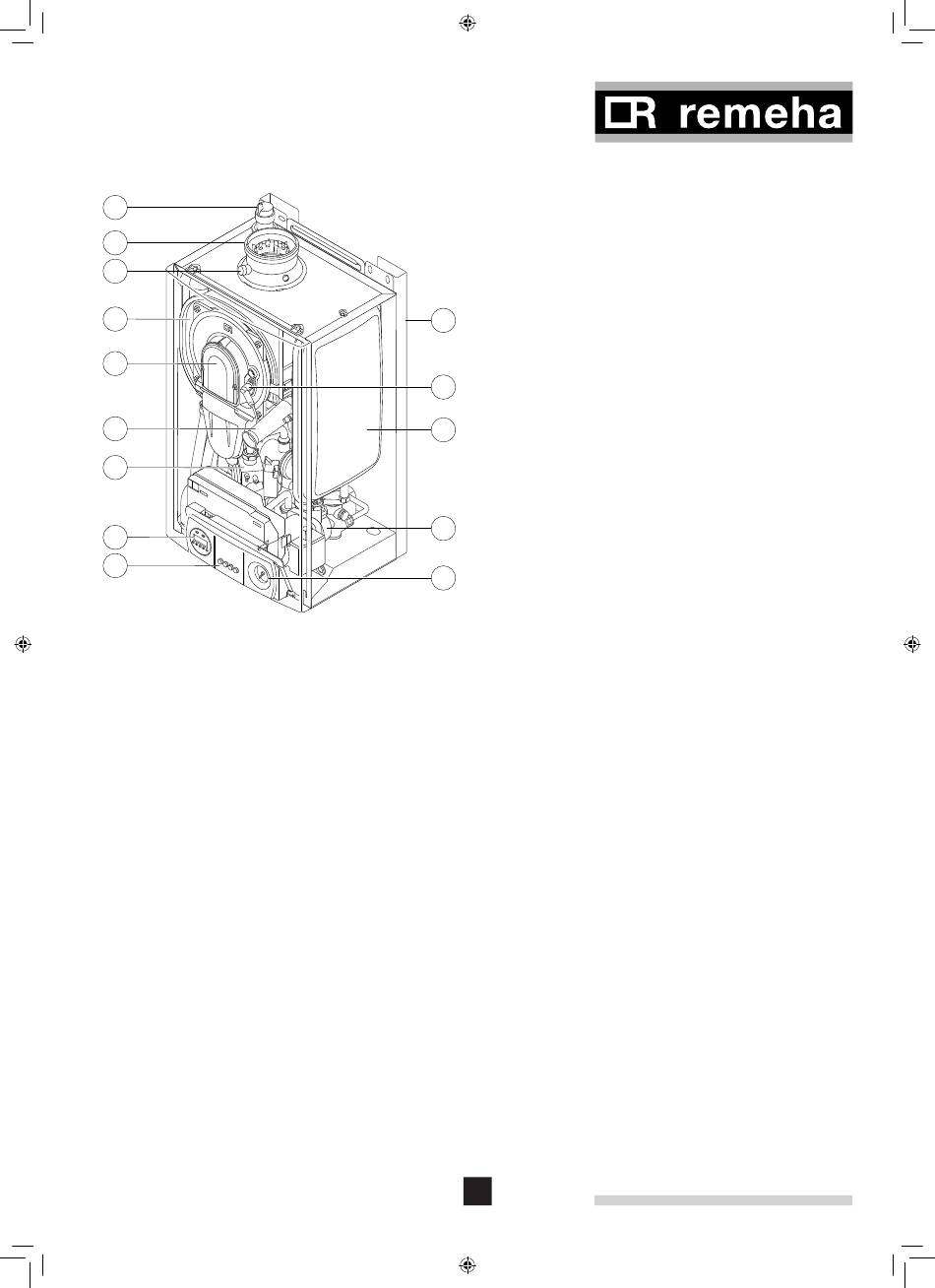

Bild 59
Bauteile Remeha AvantaPlus Combi
LT.AL.W7H.000.202
8 .2

Kesselbauteile

1.
Automatische Entlüftung
2.
Abgas-/Zuluftanschluss
3.
Abgasmesspunkt
4.
Wärmetauscher
5.
Frontplattenwärmetauscher
6.
Luftansaugrohr
7.
Gaskombinationsblock
14
8.
Zweikanal-Zeitschaltuhr (optional)
9.
Bedienfeld
10. Manometer
11. Umlaufpumpe
13
12. Ausdehnungsgefäß
13. Zünd-/Ionisationselektrode
14. Abstandsrahmen (optional)
12
11
10
LTALW7H000202b
8 .3

Funktionsprinzip

Gas- Luft- Gemisch
Die Brennereinheit des AvantaPlus ist in einem dichtschließen-
den Luftkasten positioniert, sodass ein raumluftunabhängiger
Betrieb gewährleistet werden kann. Die Verbrennungsluft wird
in der Venturieinheit mit Erdgas versetzt und durch das Geblä-
se der Verbrennung im Zentrum des Edelstahlwärmetauschers
zugeführt. Je nach Einstellung und Wärmebedarf wird die
Wärmeleistung durch die Drehzahl des Gebläses festgelegt.
Die Gas-/ Luftverbundregelung sorgt dafür, dass die Gas- und
Luftmenge präzise aufeinander abgestimmt werden. Dadurch
kommt es zu einer optimalen Verbrennung über den gesamten
Belastungsbereich.
Verbrennung, Wärmeübertragung und Abgasableitung
Der Brenner erwärmt das Heizungswasser, das durch den
Edelstahl-Wärmetauscher strömt. Der im Abgas enthaltene
Wasserdampf kondensiert auf der kalten Oberfläche der Edel-
stahlspiralen. Die Wärme, die bei diesem Kondensationspro-
zess freigesetzt wird (die so genannte latente Wärme oder
Kondensationswärme) wird gleichfalls an das Anlagenmedium
übertragen. Die ausgekühlten Abgase werden über die Abgas-
leitung abgeführt. Das Kondenswasser wird über einen trans-
parenten Kunststoff-Siphon abgeleitet.
55
