Schaltplan - REMEHA Avanta Plus 28c Installations Und Wartungsanweisung

Bild 27

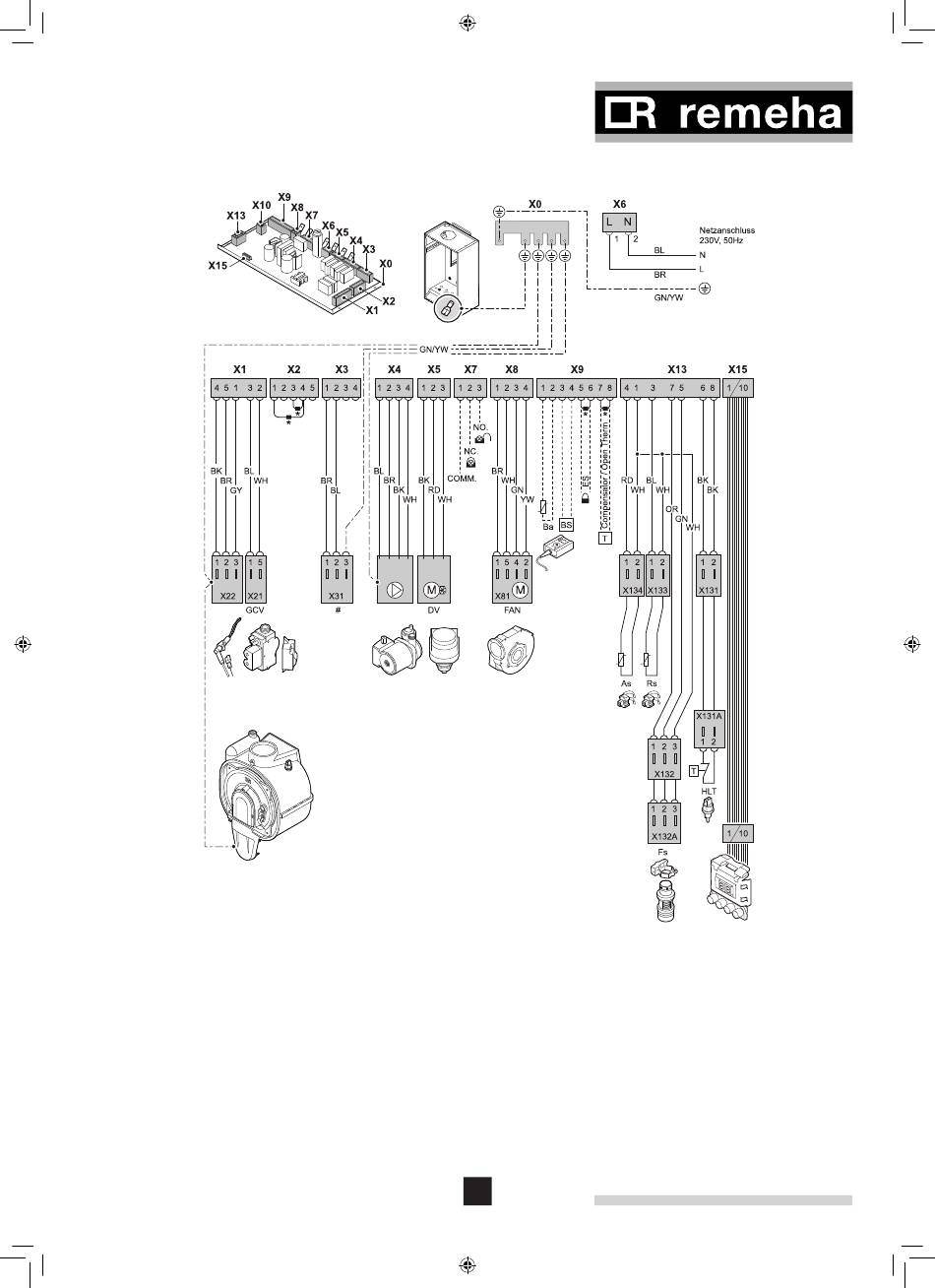

Schaltplan

111572.LT.DE.W7H.015
Leiter Farben; Kesselteile;
BK = schwarz GCV = Gaskombinationsblock
BR = braun #
GY = grau *
BL = blau BP = Umwälzpumpe
WH = weiss DV = Dreiwege Ventil
RD = rot G
GN = grün As
YW = gelb Rs = Rücklauffühler
OR = orange Fs = Strömungsschalter
HLT = Schmelzsicherung des
---- = wird nicht mitgeliefert oder
Uw
= nicht in Gebrauch
= Brücke (entfernen für
Gebrauch)
= Gebläse
= Vorlauffühler
Wärmetauschers
verdrahtet
2 .8 Schaltplan
