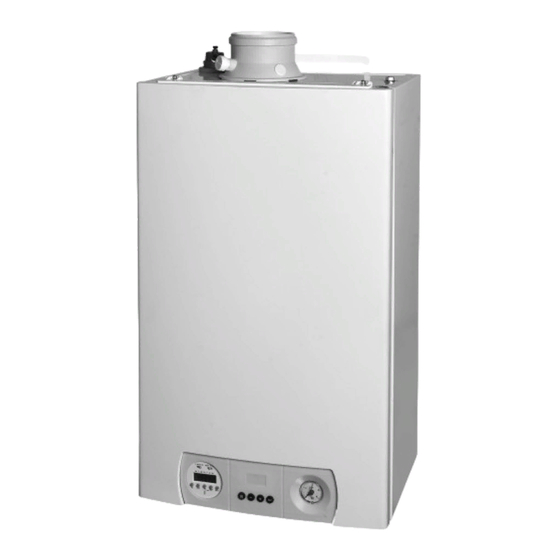

REMEHA Avanta Plus 28c Installationsanleitung
Gas-brennwertkessel
Vorschau ausblenden
Andere Handbücher für Avanta Plus 28c:
- Installations und wartungsanweisung (60 Seiten)
Verwandte Anleitungen für REMEHA Avanta Plus 28c
Inhaltszusammenfassung für REMEHA Avanta Plus 28c

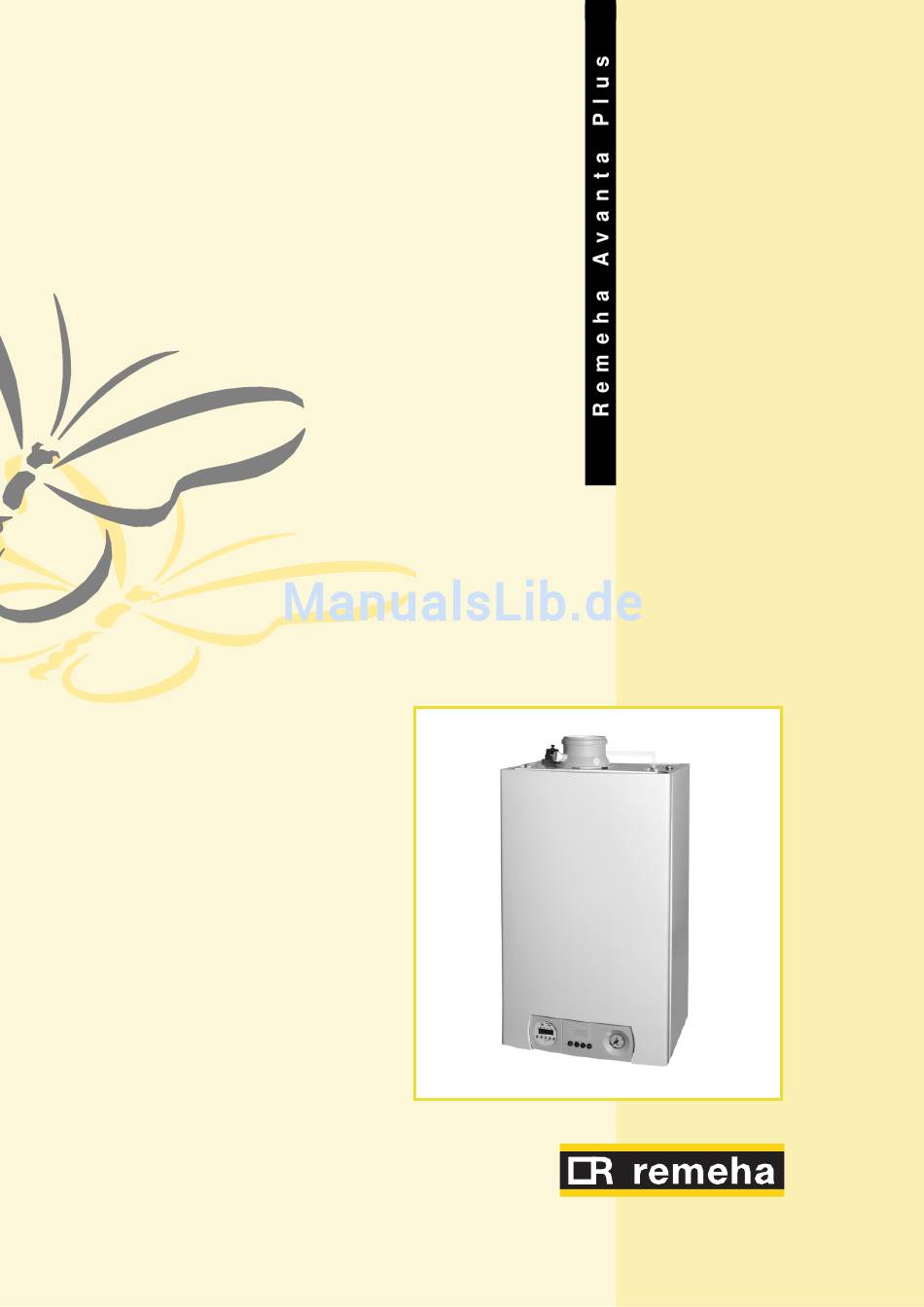

- Seite 1 Installations- und Wartungsanweisung Remeha Avanta Plus • Gas-Brennwertkessel • Remeha Avanta Plus 28c • Remeha Avanta Plus 24s...
-
Seite 2: Inhaltsverzeichnis
2 INSTALLATION.................................... 6 2.1 Lieferumfang..................................6 2.2 Montage des Kessels................................6 2.2.1 Platzbedarf und Abstände............................6 2.2.2 Abmessungen und Anschlusspunkte........................7 2.2.3 Montage des Remeha AvantaPlus.......................... 9 2.3 Wasseranschlüsse................................9 2.3.1 Wasserumlauf................................. 9 2.3.2 Umwälzpumpe............................... 10 2.3.4 Wasseraufbereitung............................... 10 2.3.5 Sicherheitsventilableitung............................ - Seite 3 6.2 Checkliste für die Jahresinspektion (Inspektionsprotokoll)....................48 6.3 Checkliste für die Wartung (Wartungsprotokoll)......................... 49 7 VORSCHRIFTEN..................................51 EU-Richtlinien................................... 51 Nationale Richlinien................................51 7.3 Remeha Qualitätstest................................. 52 7.4 Ergänzende Richtlinien..............................52 8 TECHNISCHE DATEN UND FUNKTIONSPRINZIP......................... 53 8.1 Technische Daten................................53 8.2 Kesselbauteile..................................54 8.3 Funktionsprinzip.................................
-
Seite 4: Vorwort
Remeha Avanta Plus VORWORT Die Remeha AvantaPlus sind eine Serie von hocheffizienten, voll kondensierenden Brennwertkesseln für die Wandmontage und sind in den folgenden zwei Ausführungen erhältlich: • Remeha AvantaPlus 28c - mit integrierter Warmwasserbereitung (Combi) • Remeha AvantaPlus 24s - ohne integrierter Warmwasserbereitung (Solo) Die Kessel AvantaPlus 28c und 24s sind Gasbrenwertkessel mit integriertem gebläseunterstützten Gasbrenner als Vollau-... -
Seite 5: Sicherheit
1 SICHERHEIT In dieser Installationsanleitung werden Symbole verwendet um bestimmte Punkte hervorzuheben. Empfehlung Nützliche Information oder praktischer Ratschlag. Hinweis Weist auf Tipps zur Erleichterung der Tätigkeit hin. Achtung Mögliche Gefahr für eine Person, oder die Entstehung eines Sachschadens. Gefahr Gefahr für Leib und Leben durch den Kontakt mit elektrischem Strom. -
Seite 6: Installation
Sie bitte die dem Zubehör bei- gefügte Montageanweisung. Instructie service AvantaPlus Montage des Kessels Der Verpackung des Remeha AvantaPlus wurde diese Instal- lations- und Wartungsanweisung beigelegt. Lesen Sie die Anweisungen und Anmerkungen aufmerksam. Dieses Kapi- 111572.LT.DE.W7H.001 tel enthält die Richtlinien und Anweisungen zur Installation von Gas, Wasser, Elektrik, Sicherheitseinrichtungen, Regler, Steuerung, Abgasabführung und Luftzuführung. -
Seite 7: Abmessungen Und Anschlusspunkte
2.2.2 Abmessungen und Anschlusspunkte Rücklaufanschluss Ø 22 mm Vorlaufanschluss Ø 22 mm Gasanschluss ¾” AG (Übergangstück von Ø 22 mm mit Termische Sicherung auf ¾” wird lose mitgeliefert). Zuluftanschluss konzentrisch Ø 100 mm Abgasanschluss konzentrisch Ø 60 mm Kondensatableitung (¾” Standard-Überwurf) Anschluss Sicherheitsventil Ø... - Seite 8 Anschluss Sicherheitsventil Ø 15 mm 328.5 71.5 • Bestimmen Sie anhand der Richtlinien und des erforder- lichen Platzes den Ort, an dem der Remeha AvantaPlus montiert werden soll. • Beachten Sie bei der Bestimmung der Kesselposition die Position der Abgasabführung 26.5...
-
Seite 9: Montage Des Remeha Avantaplus
2.2.3 Montage des Remeha AvantaPlus • Die Position der drei Montagelöcher und der Mittellinie der Abgasleitung bestimmen und markieren. Dabei sicherstel- len, dass die Löcher absolut waagerecht ausgerichtet sind. • Löcher (Ø 10 mm) bohren. • Dübel (Ø 10 mm) anbringen. -
Seite 10: Umwälzpumpe
Remeha Avanta Plus 2.3.2 Umwälzpumpe Remeha AvantaPlus 24s und 28c sind mit einer Zweistu- fenpumpe vom Typ Grundfos UPR 15-60 ausgestattet. Die Steuereinheit sorgt dafür, dass die Kesselpumpe im Warm- wasserbetrieb auf volle Leistung geschaltet wird. Werkseitig ist die Pumpe für Zentralheizungsbetrieb auf Minimalleistung geschaltet. -
Seite 11: Ausdehnungsgefäß
Vorschriften angeschlossen werden. 2.3.8 Anschluss Heizungsrücklauf • Die Rücklaufleitung am Anschluss Heizungsrücklauf Ø 22 mm anschließen. Der Remeha AvantaPlus verfügt über einen in das Absperrventil eingebauten Entleerungsshahn. Es wird empfohlen, einen Luftabscheider bzw. Schmutzfilter in die Rücklaufleitung zum Kessel zu installieren. -
Seite 12: Anschluss Kondensatableitung
• Die Kondenswasserleitungen müssen nach den geltenden Vorschriften angeschlossen werden. 2.3.11 Anschluss Fußbodenheizung Der Remeha AvantaPlus kann direkt an eine Fußbodenhei- LT.AL.W7H.000.018 zung angeschlossen werden. Bei Verwendung von Kunststoffleitungen muss das verwende- te Kunststoffrohr sauerstoffdiffusionsdicht nach DIN 4726/4729 sein. -
Seite 13: Gasanschluss
• Die Gasleitung muss nach den geltenden Vorschriften 111572.LT.DE.W7H.003 installiert sein. 2.5 Abgasabführung und Luftzuführung anschließen Der Remeha AvantaPlus verfügt über einem konzentrischen Standardanschluss Ø 60/100 mm. Das Gerät kann wahlweise raumluftabhäng (RA) - oder raum- luftunabhängig (RU) betrieben werden. -
Seite 14: Raumluftabhängiger Betrieb
Der AvantaPlus ist so konstruiert, dass der Betrieb an Abgas- systemen im Überdruck in Mehrfachbelegung möglich ist. Hierdurch ist er besonders für das Austauschgeschäft in Mehr- familienhäusern mit dezentraler Wärmeversorgung geeignet. Nähere Informationen, auch zu Dimensionierungen erhalten Sie von unserer Technischen Abteilung oder dem Remeha Außendienst. 111572.LT.DE.W7H.006... -
Seite 15: Elektrischer Anschluss
• Zündtrafo • Klemmleiste X2, X5 und X7 • 230-V-Netzanschluss 111572.LT.DE.W7H.007 2.6.1 Steuereinheit Der Remeha AvantaPlus ist mit einer elektrischen Regel- und Steuereinheit mit einer Ionisations-Flammenüberwachung ausgestattet. Kernstück der Kessel-Steuerung ist der Comfort Master ® , der den Kessel schützt und steuert. -
Seite 16: Anschluss Externer Oder Interner Regelung
Remeha Avanta Plus Bei anderen als den oben genannten Spannungsversorgungen muss ein Trenntrafo verwendet werden. Die Leistung des Remeha AvantaPlus kann auf folgende Arten geregelt werden: Einstufige Steuerung – spannungsfreie Schaltung: Die interne Steuerung des Kessels regelt die Leistung entspre- chend der eingestellten Vorlauftemperatur. -
Seite 17: Zeitsteuerung Mit Interner 230-V-Schaltuhr (Timer)
2.7.1 Zeitsteuerung mit interner 230-V-Schaltuhr (Timer) Wenn der Schalter eingeschaltet ist, führt die Klemmleiste X2 Strom (230 V). • An Remeha AvantaPlus kann eine 230-V-Zweikanal-Zeit- schaltuhr für Zentralheizungs- und Warmwassersteuerung Klemmleiste X2 angeschlossen werden. 230-V-Stromversorgung für die Zeitschaltuhr an die Klem- men 4 (N) und 5 (L) der Klemmleiste X2 anschließen. -
Seite 18: Anschluss Außentemperatursensor
Remeha Avanta Plus Klemmleiste X9 2.7.3 Anschluss Außentemperatursensor Ba= Außentemperatursensor Ein Außentemperatursensor kann an den Klemmen 1 und 2 Brücken der Klemmleiste X9 angeschlossen werden. Der Kessel regelt die Leistung anhand des Einstellwerts der internen Heizkurve (bei Einsatz einer internen Schaltuhr-... -
Seite 19: Anschluss Boilersensor Bzw. -Thermostat (Sologerät)
2.7.4 Anschluss Boilersensor bzw. –thermostat (Sologerät) BS = Boilersensor oder Boilerthermostat Brücken • Kommt ein Remeha AvantaPlus (Sologerät) in Verbindung mit einem Brauchwasserspeicher zum Einsatz kann der Boilersensor, aber auch ein Boilerthermostat an den Klem- men 3 und 4 der Klemmleiste X9 angeschlossen werden. -
Seite 20: Anschluss Stör- Und Betriebsmeldung
Remeha Avanta Plus 2.7.6 Anschluss Stör- und Betriebsmeldung Zum Anschluss einer Stör- und einer Betriebsmeldung sind potentialfreie Ausgänge vorhanden. Die Störmeldung kann auf Klemmen 1 und 2 der Klemmenlei- ste X7 angeschlossen werden. Der Kontakt schließt sich bei Störverriegelung des AvantaPlus. Der Parameter 24 muss in diesem Falle von 0 auf 1 umgestellt werden. -
Seite 21: Schaltplan
Schaltplan Netzanschluss 230V, 50Hz GN/YW GN/YW 4 5 1 1 2 3 4 5 1 2 3 4 1 2 3 4 1 2 3 1 2 3 1 2 3 4 1 2 3 4 5 6 7 8 1 10 COMM. -
Seite 22: Inbetriebnahme
Remeha Avanta Plus 2.9 Inbetriebnahme 2.9.1 Bedienfeld Das Bedienfeld des Remeha AvantaPlus hat 4 Funktionstasten und ein LED-Display. Mit den Tasten werden Einstellungen und Temperaturen abgelesen bzw. geändert. 1 = Display 2 = [reset]-Taste 3 = [-]-Taste 4 = [+]-Taste... -
Seite 23: Inbetriebnahme Des Kessels
2.9.3 Inbetriebnahme des Kessels In diesem Abschnitt werden die notwendigen Schritte für die Herstellung der Betriebsbereitschaft beschrieben. Folgende sieben Schritte sind erforderlich: a. Stromversorgung trennen und Frontabdeckung öffnen • Hauptschalter abschalten. • Die Frontabdeckung abnehmen (die zwei Schrauben an der Unterseite der Frontabdeckung lösen, die Abdeckung an der Unterseite nach vorne ziehen und von den zwei Stiften an der Gehäuseoberseite abheben). - Seite 24 Remeha Avanta Plus • Gasleitung bis zur Wärmezentrale auf Gasdichtheit prüfen (nach den geltenden Vorschriften, siehe Kapitel 7); der maximale Prüfdruck am Eingang der Gasleitung, bei geöff- netem Gashahn, beträgt 60 mbar). • Gasleitung über den Messnippel (C) am Gaskombiblock entlüften.
- Seite 25 d. Kessel einschalten und Steuerungen einstellen • Netzstecker in eine geerdete Steckdose stecken und die 230-V-Stromversorgung einschalten. • Regelung auf Wärmeanforderung stellen. • Der Kessel startet ein etwa zweiminütiges Entlüftungspro- gramm. Diese Funktion ist nach jeder Spannungsunterbre- chung aktiv. • Der Kessel nimmt den Betrieb auf. Der Betriebszustand wird auf dem Display angezeigt.
- Seite 26 Remeha Avanta Plus f. Gas-/Luftverhältnis bei Teillast prüfen Einstellwerte O bei Erdgas L/H/LL Drehzahl Gebläse (U/min) Gerätetyp Teillast L3 ca. 1300 ± 0,1 ± 0,1 ca. 1300 ± 0,1 ± 0,1 Tabelle 03 Einstellwerte bei Teillast O (bei geöffneter Frontabdeckung) •...
- Seite 27 f. Gerät betriebsbereit machen • Messgeräte abnehmen und Abgasmessöffnung wieder schliessen. • Die Frontabdeckung wieder anbringen und mit den zwei Schrauben befestigen. • Die [reset]-Taste drücken, um den Kessel in den normalen Betriebsmodus zurückzusetzen. Nach einer manuellen Betätigung kehrt der Kessel automatisch in den normalen Betriebszustand zurück, falls 15 Min.
-
Seite 28: Startvorgang
Remeha Avanta Plus 2.9.4 Startvorgang • Spannungsversorgung zum Kessel herstellen und sicher- stellen, dass die Zeitsteuerung auf Heizbetrieb eingestellt ist und eine Steuerung (z. B. Heizkörperthermostat) Heizbe- trieb anfordert. • Der Kessel führt das Startprogramm durch. Auf dem Display wird nacheinander angezeigt: - Während eines Displaytests werden alle Display-Ele-... - Seite 29 • Prüfen der Warmwasserfunktion - Einen Warmwasserhahn aufdrehen; auf dem Display wird angezeigt: [1 ; Vorbelüftung [2 ; Zündung [4 ; Warmwasserbetrieb - Den Warmwasserhahn zudrehen; nach kurzer Zeit wird auf dem Display angezeigt: [1 ; Vorbelüftung [7 ; Pumpennachlaufzeit nachdem Zentralheizungs- oder Warmwasserbedarf erfüllt ist [0 ;...
-
Seite 30: Aktuelle Ist-Werte Auslesen
Die Betriebsparameter sind werkseitig so eingestellt, dass sie den meisten gängigen Anlagen entsprechen. Es ist jedoch möglich, einige der Parameter zu ändern, um den Remeha AvantaPlus noch effizienter zu betreiben und um besonderen Anforderungen und örtlichen Gegebenheiten gerecht zu wer- den. -
Seite 31: Ändern Der Parameter Auf Der Serviceebene (Mit Zugangscode)
2.9.8 Ändern der Parameter auf der Serviceebene (mit Zugangscode) Um unverwünschte Einstellungen zu verhindern, lassen sich einige Parametereinstellungen nur nach Eingabe des spezi- ellen Zugangscodes 12 ändern. Dieser Code darf nur von qualifiziertem Fachpersonal verwendet werden. Die folgende Tabelle zeigt die Einstellungen, die vom Benutzer bzw. - Seite 32 Remeha Avanta Plus Einstellbereich und eventuelle Werkseinstellung Code auf dem Display Beschreibung Erläuterung 0 = auf 1 = ein 2 = automatisch (nach dem Einschalten Legionellenschutz des Kessels wird er im Warmwassermo- dus einmal pro Woche bei 65 °C betrie-...
- Seite 33 Änderungen der Werkseinstellungen können zu Fehlfunktionen des Kessels führen. Die Parameter können vom aktuellen Betriebszustand aus wie folgt geändert werden: • Die [enter]-Taste drücken und kurz die [reset]-Taste drü- cken, bis Code c und 0 abwechselnd auf dem Display angezeigt werden. •...
-
Seite 34: Einstellung Der Maximalen Nennwärmeleistung (Hu) Ändern
Avanta Plus 24s Drehzahl-Leistung Verhältnis 30.0 25.0 20.0 15.0 10.0 1000 1500 2000 2500 3000 3500 4000 4500 Drehzahl [U./Min.] 111572.LT.DE.W7H.024 Avanta Plus 28c Drehzahl-Leistung Verhältnis 35.0 30.0 25.0 20.0 15.0 10.0 1000 2000 3000 4000 5000 6000 Drehzahl [U./Min.] 111581.LT.DE.W7H.002... -
Seite 35: Wiederherstellung Der Werkseinstellungen
2.9.10 Wiederherstellung der Werkseinstellungen Die Werkseinstellungen können in der Serviceebene wie folgt zurückgesetzt werden: 1. Nachdem der Parameter p31 angezeigt wurde, die [+]-Taste drücken; d f und xx werden abwechselnd angezeigt. -Taste drücken, xx wird angezeigt. 3. Auf dem Typenschild des Kessels den Wert d f ablesen und [+]- bzw. -
Seite 36: Inspektion Und Wartung
Remeha Avanta Plus INSPEKTION UND WARTUNG Remeha AvantaPlus ist nahezu wartungsfrei, muss aber ein- mal jährlich kontrolliert werden. Wenn sich im Rahmen der Jahresinspektion zeigen sollte, dass die Abgaswerte außerhalb der in table 05 angegebenen Grenzwerte liegen, müssen Wartungsarbeiten gemäß Abs.3.2 durchgeführt werden. -
Seite 37: Kontrolle Der Abgasabführung Auf Dichtheit
3.1.2 Kontrolle der Abgasabführung auf Dichtheit • Anschlüsse und Leitungen der Abgasabführung auf Dicht- heit überprüfen (durch Sichtprüfung). • Bei Konzentrischen Abgasleitungen kann die Dichtheit mit- tels O - Prüfung im Zuluftspalt geprüft werden (O ca. 21%). 111572.LT.DE.W7H.027 3.1.3 Kontrolle des Kondensatsiphons •... -
Seite 38: Kontrolle Der Verbrennung
Remeha Avanta Plus 3.1.5 Kontrolle der Verbrennung • O -Wert und Abgastemperatur am Abgasmesspunkt messen. Dabei wie folgt vorgehen: - Kesseltemperatur auf ca. 70 °C aufheizen - Verschluss der Messöffnung entfernen -Wert messen und mit den Prüfwerten in table 05 vergleichen •... -
Seite 39: Wartungsarbeiten
3.2 Wartungsarbeiten Wartungsarbeiten wie folgt durchführen: Vor der Durchführung der folgenden Wartungsarbeiten sicher- stellen, dass ein neuer Dichtungssatz und eine neue Zünd- /Ionisationselektrode verfügbar sind. Vor der Durchführung von Arbeiten am Kessel die Stromver- sorgung trennen. 1. Öffnen des Kessels •... - Seite 40 Remeha Avanta Plus 3. Demontage der Frontplatte des Wärmetauschers • Die Montageplatte des Zündtrafos lösen und ausbauen. • Den elektrischen Anschluss vom Gasmagnetventil lösen. • Die Überwurfmutter von der Gasleitung am Ausgang zum Gasmagnetventil lösen. • Die vier Muttern an der Frontplatte des Wärmetauschers lösen.
- Seite 41 Werkzeug = Zubehör); • Plattenwärmetauscher mit einem Kalklöser reinigen (z.B. mit Zitronensäure mit einem pH-Wert von ca. 3); • Dazu können speziellen Reinigungsanschlüsse von Remeha (Zubehör) benutzt werden. Gründlich mit klarem Wasser nachspülen; • Rückschlagklappe mit Filter aus dem rechten Hydroblock entfernen;...
- Seite 42 Remeha Avanta Plus 7. Montage der demontierten Teile und Kontrolle der Ver- brennung • Alle demontierten Teile in umgekehrter Reihenfolge wieder zusammenbauen. Stecker des Gebläses nicht vergessen. Kontrollieren, ob die Dichtung zwischen der Front- platte und dem Wärmetauscher richtig eingesetzt ist •...
-
Seite 43: Betriebsstörungen
4 BETRIEBSSTÖRUNGEN 4.1 Allgemeines Remeha AvantaPlus ist mit einer modernen Steuereinheit aus- ® gestattet. Kernstück der Steuerung ist der Comfort Master ein Mikroprozessor, der den Kessel steuert und schützt. Wenn im Betriebsablauf eine Störung erkannt wird, verriegelt das Gerät und auf dem Display wird ein Störungscode angezeigt. - Seite 44 Remeha Avanta Plus Störcode Beschreibung Mögliche Ursache Kontrolle/Behebung • Zu wenig Wasser • Mindestwasserdruck am Manometer kontrollieren. • Funktionsweise der Pumpe kontrollieren; mit Schrauben- dreher Welle ggf. gangbar machen; falls diese gängig ist, • Kein Wasserumlauf die Pumpe jedoch noch nicht reagiert, Spannungsversor- gung der Pumpe kontrollieren;...
- Seite 45 • Einstellungen auf Steuerein- • Mit der Recom- Software prüfen und wieder-herstellen; é45 Standard-Parameter heit sollte das nicht gelingen, Steuereinheit austauschen. Tabelle 06 Fehlercodes Falls ein nicht in dieser Tabelle aufgeführter Fehlercode ange- zeigt wird, wenden Sie sich an Remeha.
-
Seite 46: Regelstopp Oder Abschaltung
Remeha Avanta Plus 4.3 Regelstopp oder Abschaltung 8 oder 9 erschei- Auf dem Display kann der Code nen. 5 deutet auf eine Wartezeit von 3 bis 10 Minuten, • Code die dann erscheint, sobald die eingestellte Vorlauftempe- ratur ( ) bereits erreicht ist und die Wärmeanforderung... -
Seite 47: Störungsspeicher
4.4 Störungsspeicher Die Steuereinheit des AvantaPlus verfügt über einen Störungs- speicher. Indem können die letzten 16 Störungen gespeichert : xx) auch werden. Im Speicher wird neben der Störung ( hinterlegt: xx); • wie oft die Störung aufgetreten ist ( • Betriebszustand des AvantaPlus zum Zeitpunkt der Störung xx);... -
Seite 48: Ersatzteile
Remeha Avanta Plus 5 ERSATZTEILE 5.1 Allgemeines Für Reparatur- Inspektions- und Wartungsarbeiten, sind aus- schließlich Originalteile, oder von uns empfohlene Teile und Werkstoffe zu verwenden. -
Seite 49: Checklisten (Protokolle)
6 CHECKLISTEN (PROTOKOLLE) 6.1 Checkliste für Inbetriebnahme (Inbetriebnahmeprotokoll) Inbetriebnahmearbeiten, siehe Abs. 2.9.3 Messwert oder Bestätigung 1. Heizungsanlage mit Wasser befüllen. Kontrolle des Wasserdruckes in der Heizungsanlage. 2. Siphon mit Wasser füllen. 3. Heizungsanlage entlüften. 4. Kontrolle der Funktion der Heizungspumpe. 5. -
Seite 50: Checkliste Für Die Wartung (Wartungsprotokoll)
Remeha Avanta Plus 6.3 Checkliste für die Wartung (Wartungsprotokoll) Wartungsarbeiten, Bestätigung und Datum siehe Abs. 3.2 Äußere Sichtprüfung des Gerätes. Gerät auf wasserseitige Undichtigkeiten prüfen. Rückstände im Wärmetauscher entfernen. Brennkammer mit Wasser spülen. Brenner mit Druckluft reinigen. Dichtung der Frontplatte und Wärme- schutz erneuern. -
Seite 51: Eu-Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG Hersteller : Remeha B.V. Adresse : Kanaal Zuid 110 Ort, Land : Postbus 32, NL-7300 AA Apeldoorn, Niederlande - erklärt hiermit, dass das Produkt : Remeha AvantaPlus den folgenden EU-Richtlinien entspricht: EWG-Richtlinie: 90/396/EWG angewendete Normen: (pr)EN 297 , 483... -
Seite 52: Vorschriften
Remeha Avanta Plus 7 VORSCHRIFTEN 7.1 EU-Richtlinien Der Kessel entspricht den in folgenden EU-Vorschriften ange- gebenen Richtlinien: - 90/396/EWG Gasgeräterichtlinie - 92/42/EWG Wirkungsgradrichtlinie - 73/23/EWG Niederspannungsrichtlinie - 89/336/EWG EMV-Richtlinie - 97/23/EG Druckgeräterichtlinie (Art. 3, Abs. 3) Klassifizierung der Abgasabführung gemäß EN 483. -
Seite 53: Remeha Qualitätstest
Die Anforderungen an das Anlagenfüllwasser sind dem Abschnitt „Wasseraufbereitung in Heizungsanlagen“ zu ent- nehmen. 7.3 Remeha Qualitätstest Vor dem Verlassen des Werks werden alle Remeha Avanta- Plus Kessel optimal eingestellt und geprüft auf: - elektrische Sicherheit - CO2-Einstellung - Warmwasserfunktion... -
Seite 54: Technische Daten Und Funktionsprinzip
Remeha Avanta Plus 8 TECHNISCHE DATEN UND FUNKTIONSPRINZIP 8.1 Technische Daten Gerätetyp Remeha AvantaPlus Solo Combi Allgemeines modulierend oder einstufig Kesselregelung Nennwärmeleistung Pn (80/60°C) (Heizung) 21,6 21,6 Nennwärmeleistung Pn (50/30°C) (Heizung) 23,0 23,0 Nennwärmebelastungs (H ) On 5,8 - 22... -
Seite 55: Kesselbauteile
8.2 Kesselbauteile Automatische Entlüftung Abgas-/Zuluftanschluss Abgasmesspunkt Wärmetauscher Frontplattenwärmetauscher Luftansaugrohr Gaskombinationsblock Zweikanal-Zeitschaltuhr (optional) Bedienfeld Manometer Umlaufpumpe Ausdehnungsgefäß Zünd-/Ionisationselektrode Abstandsrahmen (optional) LT.AL.W7H.000.202 8.3 Funktionsprinzip Gas- Luft- Gemisch Die Brennereinheit des AvantaPlus ist in einem dichtschließen- den Luftkasten positioniert, sodass ein raumluftunabhängiger Betrieb gewährleistet werden kann. Die Verbrennungsluft wird in der Venturieinheit mit Erdgas versetzt und durch das Geblä- se der Verbrennung im Zentrum des Edelstahlwärmetauschers zugeführt. -
Seite 56: Regelung
Hauptleitung vor dem Ventil. Hin- weis: Der Filter in der Hauptleitung wird automatisch gereinigt, wenn der Kessel wieder in den Heizungsmodus schaltet. Solo-betrieb Remeha AvantaPlus 24s ist baugleich mit dem Remeha Avan- taPlus 28c, mit Ausnahme der Warmwasserkomponenten (Dreiwegeventil und Plattenwärmetauscher). 8.3.1 Regelung Die Leistung der AvantaPlus kann über die integrierte Open-... -
Seite 57: Wassermangelsicherung
8.3.4 Wassermangelsicherung Remeha AvantaPlus verfügt über eine Wassermangelsiche- rung auf Basis der Temperaturmesswerte. Da der Kessel her- abmoduliert, sobald das Risiko eines unzureichenden Wasse- rumlaufs besteht, kann eine Abschaltung lange hinausgezögert ® werden. Die Comfort Master -Steuerung erkennt unabhängig von der Ursache einen unzureichenden Wasserumlauf (dt ] 45 K zwischen Vor- und Rücklauf oder eine Anstiegsgeschwin-... -
Seite 58: Daten Zum Wirkungsgrad
Remeha Avanta Plus 9 DATEN ZUM WIRKUNGSGRAD 9.1 Jahresnutzungsgrad 110,5 % bezogen auf Hu bei einer Last von 30 % und einer Rücklauftemperatur von 30 °C. 9.2 Wasserseitiger Wirkungsgrad 98 % bezogen auf Hu bei Volllast und einer durchschnittlichen Wassertemperatur von 70 °C (80/60 °C). - Seite 60 Remeha Wärmetechnik GmbH Bischofstrasse 96 -98 47809 KREFELD - OPPUM © Urheberrecht Tel: + 49 2151 5587-0 Alle in dieser technischen Unterlage festgelegten Informationen sowie die von uns zur Fax: + 49 2151 542445 Verfügung gestellten Zeichnungen und technischen Beschreibungen bleiben unser Internet: www.remeha.de...
