23
26.5
combi

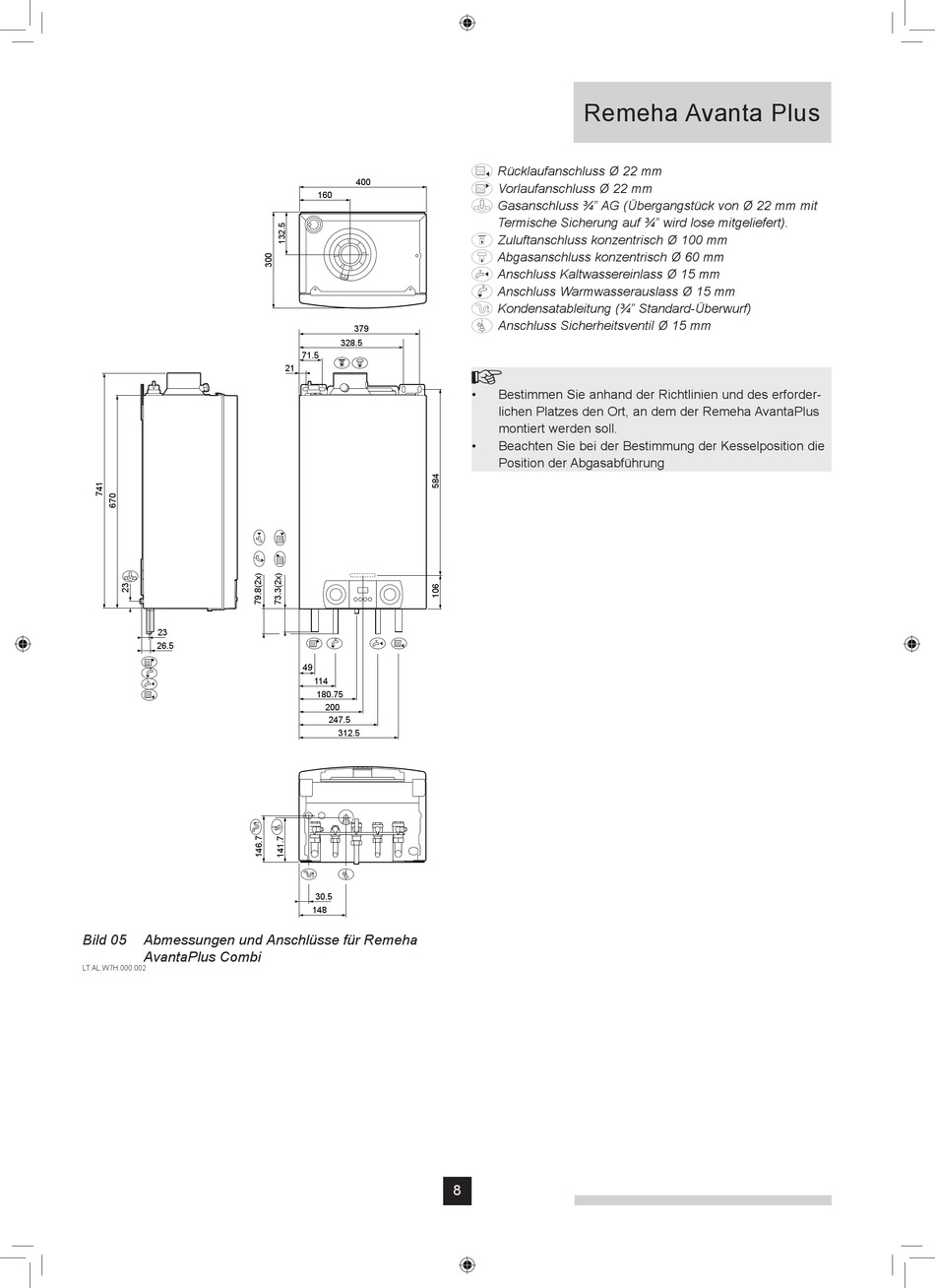

Bild 05 Abmessungen und Anschlüsse für Remeha
AvantaPlus Combi
LT.AL.W7H.000.002
400
160
379
328.5
71.5
21
49
114
180.75
200
247.5
312.5
30.5
148
LTALW7H000002c
8
Remeha Avanta Plus
 Rücklaufanschluss Ø 22 mm
 Vorlaufanschluss Ø 22 mm
 Gasanschluss ¾" AG (Übergangstück von Ø 22 mm mit
Termische Sicherung auf ¾" wird lose mitgeliefert).
 Zuluftanschluss konzentrisch Ø 100 mm
 Abgasanschluss konzentrisch Ø 60 mm
 Anschluss Kaltwassereinlass Ø 15 mm
 Anschluss Warmwasserauslass Ø 15 mm
 Kondensatableitung (¾" Standard-Überwurf)
 Anschluss Sicherheitsventil Ø 15 mm

• Bestimmen Sie anhand der Richtlinien und des erforder-
lichen Platzes den Ort, an dem der Remeha AvantaPlus
montiert werden soll.
• Beachten Sie bei der Bestimmung der Kesselposition die
Position der Abgasabführung
