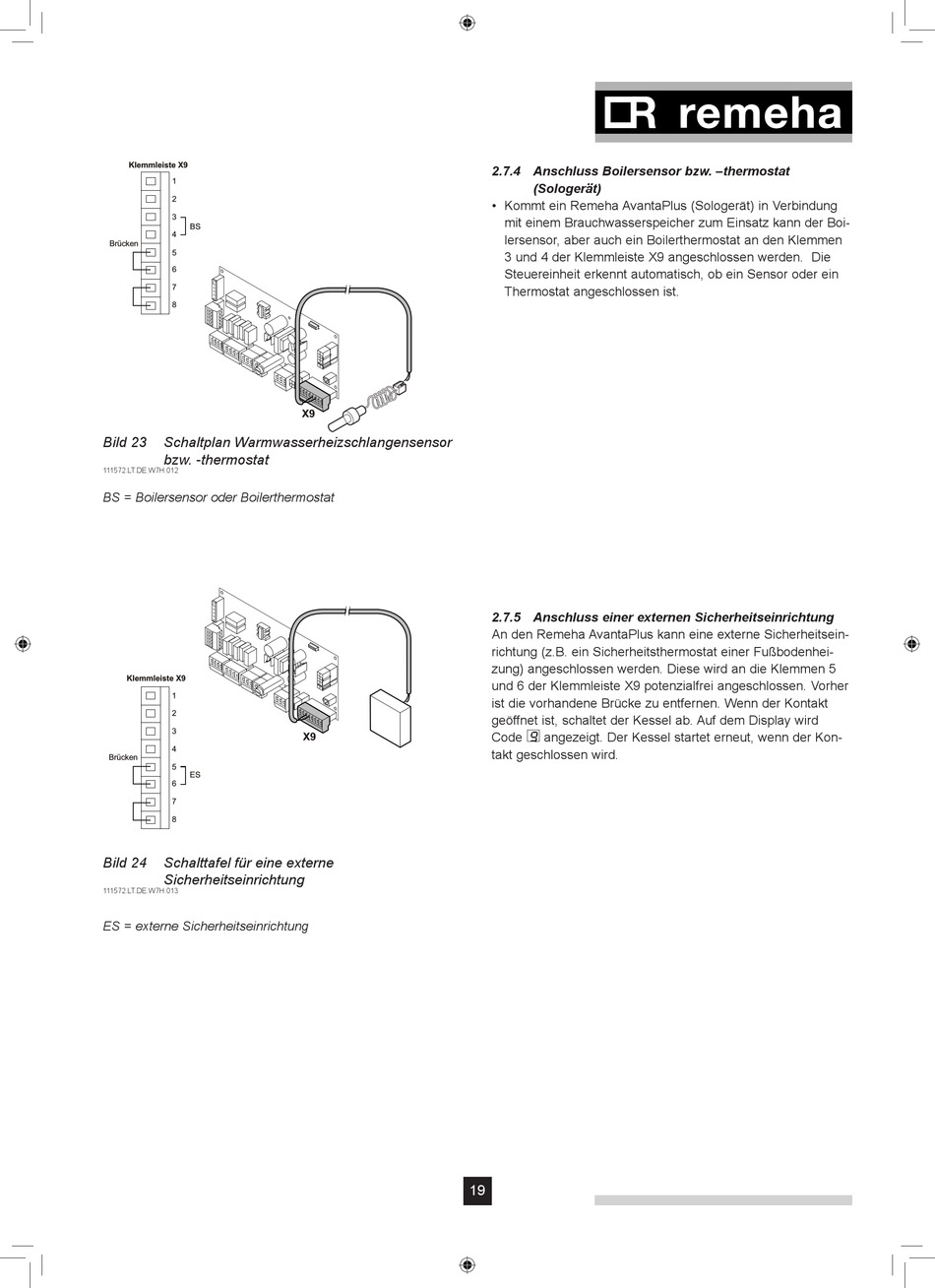

Bild 23 Schaltplan Warmwasserheizschlangensensor
bzw. -thermostat
111572.LT.DE.W7H.012
BS = Boilersensor oder Boilerthermostat
Bild 24 Schalttafel für eine externe
Sicherheitseinrichtung
111572.LT.DE.W7H.013
ES = externe Sicherheitseinrichtung
2.7.4 Anschluss Boilersensor bzw. –thermostat
(Sologerät)
• K ommt ein Remeha AvantaPlus (Sologerät) in Verbindung
mit einem Brauchwasserspeicher zum Einsatz kann der Boi-
lersensor, aber auch ein Boilerthermostat an den Klemmen
3 und 4 der Klemmleiste X9 angeschlossen werden. Die
Steuereinheit erkennt automatisch, ob ein Sensor oder ein
Thermostat angeschlossen ist.

2.7.5 Anschluss einer externen Sicherheitseinrichtung

An den Remeha AvantaPlus kann eine externe Sicherheitsein-
richtung (z.B. ein Sicherheitsthermostat einer Fußbodenhei-
zung) angeschlossen werden. Diese wird an die Klemmen 5
und 6 der Klemmleiste X9 potenzialfrei angeschlossen. Vorher
ist die vorhandene Brücke zu entfernen. Wenn der Kontakt
geöffnet ist, schaltet der Kessel ab. Auf dem Display wird
Code 9 angezeigt. Der Kessel startet erneut, wenn der Kon-
takt geschlossen wird.
