5.3
Elektrischer Anschluss
Eine Übersicht der elektrischen Anschlüsse finden Sie unter Kap. 4.2:
• Calenta Ace:
Im Auslieferungszustand des Calenta Ace ist die Pufferspeicherfunktion noch nicht aktiviert. Diese ist folgendermaßen
zu aktivieren:
- Fachmannebene anwählen und mit dem Code 0012 aktivieren
- Menü Taste drücken
- Installationseinstellungen wählen
- „Kein Puffer" wählen
- Pufferspeichertyp: „Ein Sensor" wählen
Am Calenta Ace ist zudem Beladungsstrategie des Puffers voreinzustellen. Hierzu bitte
- Fachmannebene anwählen und mit dem Code 0012 aktivieren
- Menü Taste drücken
- Installationseinstellungen wählen
- „Puffer mit 1 Fühler" wählen
- Puffer H/K Strategie wählen
- Berechneter Sollwert wählen
Weitergehende Einstellmöglichkeiten entnehmen Sie bitte der Calenta Ace Anleitung.

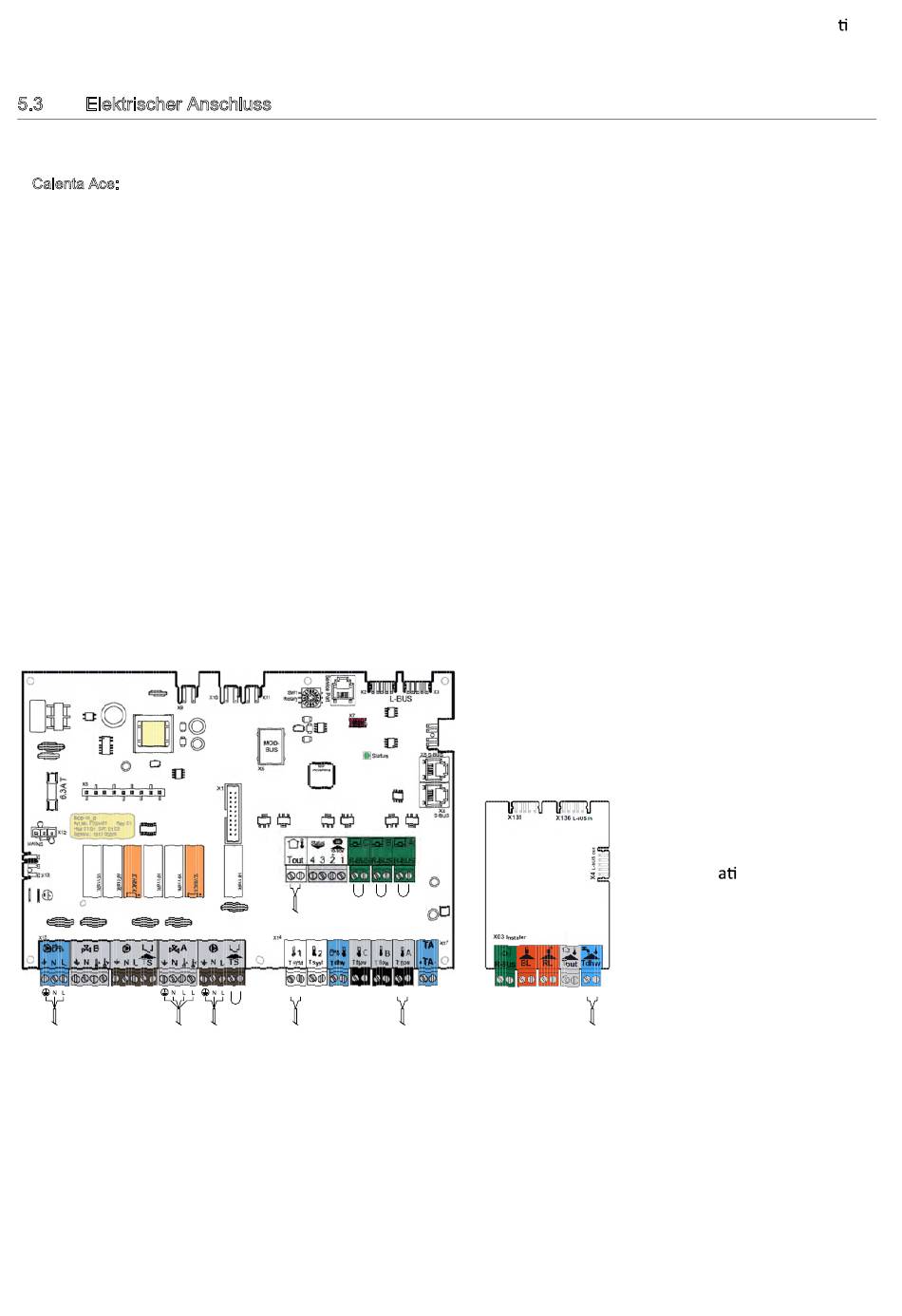

Untenstehend ersehen Sie die Anschlussplatine SCB 10 und CB-03 des Brennwertgerätes Calenta Ace, an die folgende
Aktoren sowie Fühler wie folgt angeschlossen werden.
ZP
MHK PHK
Pufferfühler ist als Zubehör dem Anbaurahmen beigelegt. Brauchwasserfühler liegt dem Lieferumfang des Calenta Ace bei.
CalentaHP – 001 -
SCB-10
AF
PF
Installationsbeispiel.
CB-03
VLF
AF
Außenfühler
BWF Brauchwasserfühler
MHK Mischer f. Heizkreis
PF
Pufferfühler
PHK Heizkreisumwälzpumpe
VLF Vorlauffühler Heizkreis
ZP
Zirkul onspumpe
Die CB-03 befindet sich vorne im
Schaltfeld.
BWF
5 Installa on
21
