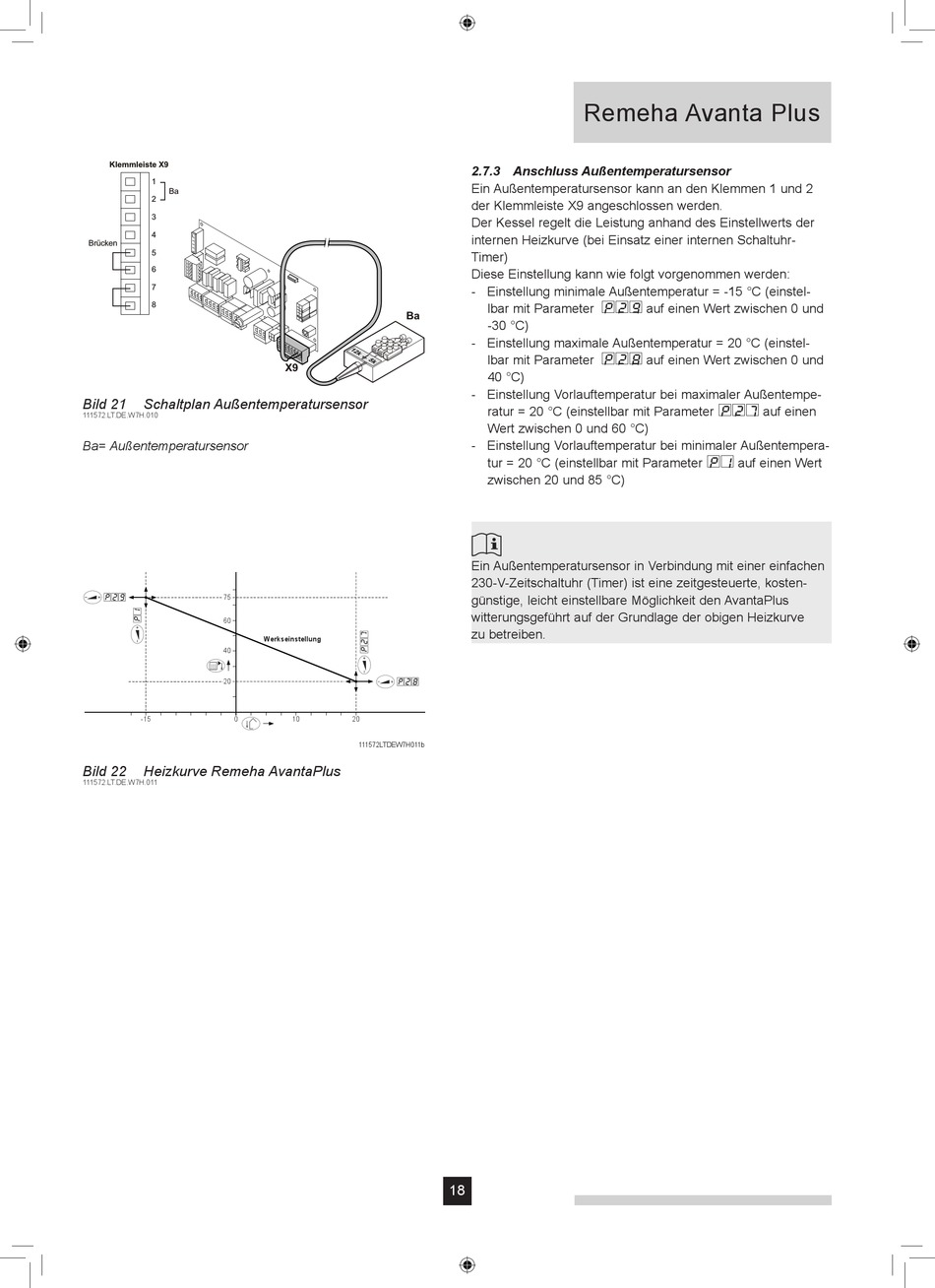

Anschluss Außentemperatursensor - REMEHA Avanta Plus 28c Installations Und Wartungsanweisung

Bild 21 Schaltplan Außentemperatursensor
111572.LT.DE.W7H.010
Ba= Außentemperatursensor
75
60
40
20
-15 0
Bild 22 Heizkurve Remeha AvantaPlus
111572.LT.DE.W7H.011
Werkseinstellung
10 20
111572LTDEW7H011b
Remeha Avanta Plus
2.7.3 Anschluss Außentemperatursensor
Ein Außentemperatursensor kann an den Klemmen 1 und 2
der Klemmleiste X9 angeschlossen werden.
Der Kessel regelt die Leistung anhand des Einstellwerts der
internen Heizkurve (bei Einsatz einer internen Schaltuhr-
Timer)
Diese Einstellung kann wie folgt vorgenommen werden:
- Einstellung minimale Außentemperatur = -15 °C (einstel-
lbar mit Parameter p29 auf einen Wert zwischen 0 und
-30 °C)
- Einstellung maximale Außentemperatur = 20 °C (einstel-
lbar mit Parameter p28 auf einen Wert zwischen 0 und
40 °C)
- Einstellung Vorlauftemperatur bei maximaler Außentempe-
ratur = 20 °C (einstellbar mit Parameter p27 auf einen
Wert zwischen 0 und 60 °C)
- Einstellung Vorlauftemperatur bei minimaler Außentempera-
tur = 20 °C (einstellbar mit Parameter p1 auf einen Wert
zwischen 20 und 85 °C)

Ein Außentemperatursensor in Verbindung mit einer einfachen
230-V-Zeitschaltuhr (Timer) ist eine zeitgesteuerte, kosten-
günstige, leicht einstellbare Möglichkeit den AvantaPlus
witterungsgeführt auf der Grundlage der obigen Heizkurve
zu betreiben.
