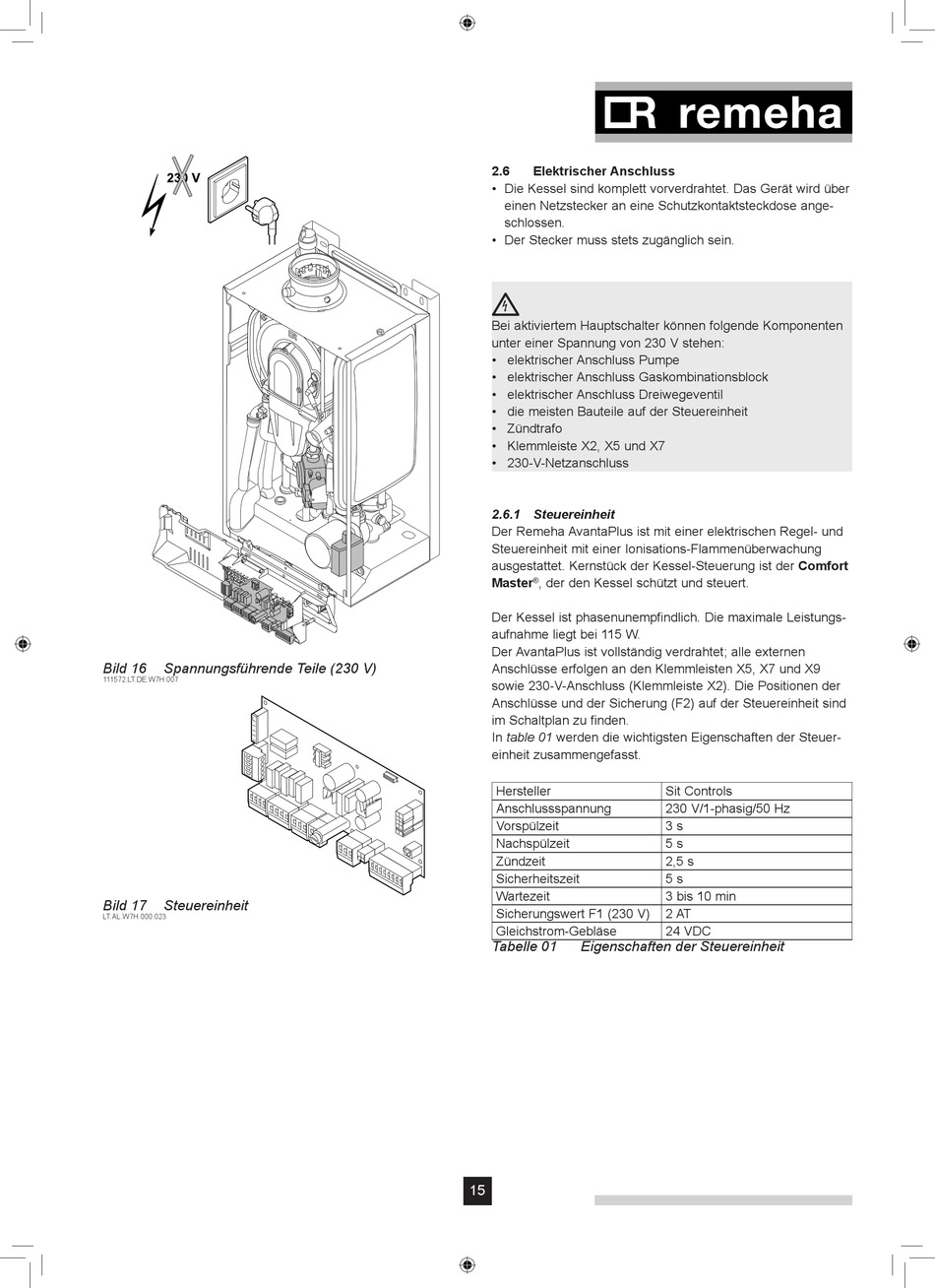

Bild 16 Spannungsführende Teile (230 V)
111572.LT.DE.W7H.007
Bild 17

Steuereinheit

LT.AL.W7H.000.023
2 .6

Elektrischer Anschluss

• D ie Kessel sind komplett vorverdrahtet. Das Gerät wird über
einen Netzstecker an eine Schutzkontaktsteckdose ange-
schlossen.
• Der Stecker muss stets zugänglich sein.

Bei aktiviertem Hauptschalter können folgende Komponenten
unter einer Spannung von 230 V stehen:
• elektrischer Anschluss Pumpe
• elektrischer Anschluss Gaskombinationsblock
• elektrischer Anschluss Dreiwegeventil
• die meisten Bauteile auf der Steuereinheit
• Zündtrafo
• Klemmleiste X2, X5 und X7
• 230-V-Netzanschluss
2.6.1 Steuereinheit
Der Remeha AvantaPlus ist mit einer elektrischen Regel- und
Steuereinheit mit einer Ionisations-Flammenüberwachung
ausgestattet. Kernstück der Kessel-Steuerung ist der Comfort
Master , der den Kessel schützt und steuert.
®
Der Kessel ist phasenunempfindlich. Die maximale Leistungs-
aufnahme liegt bei 115 W.
Der AvantaPlus ist vollständig verdrahtet; alle externen
Anschlüsse erfolgen an den Klemmleisten X5, X7 und X9
111572LTDEW7H007a
sowie 230-V-Anschluss (Klemmleiste X2). Die Positionen der
Anschlüsse und der Sicherung (F2) auf der Steuereinheit sind
im Schaltplan zu finden.
In table 01 werden die wichtigsten Eigenschaften der Steuer-
einheit zusammengefasst.
Hersteller
Anschlussspannung
Vorspülzeit
Nachspülzeit
Zündzeit
Sicherheitszeit
Wartezeit
Sicherungswert F1 (230 V)
LTALW7H000023a
Gleichstrom-Gebläse
Tabelle 01
15
Sit Controls
230 V/1-phasig/50 Hz
3 s
5 s
2,5 s
5 s
3 bis 10 min
2 AT
24 VDC
Eigenschaften der Steuereinheit
