ASROCK Z370 Taichi Handbuch Seite 99

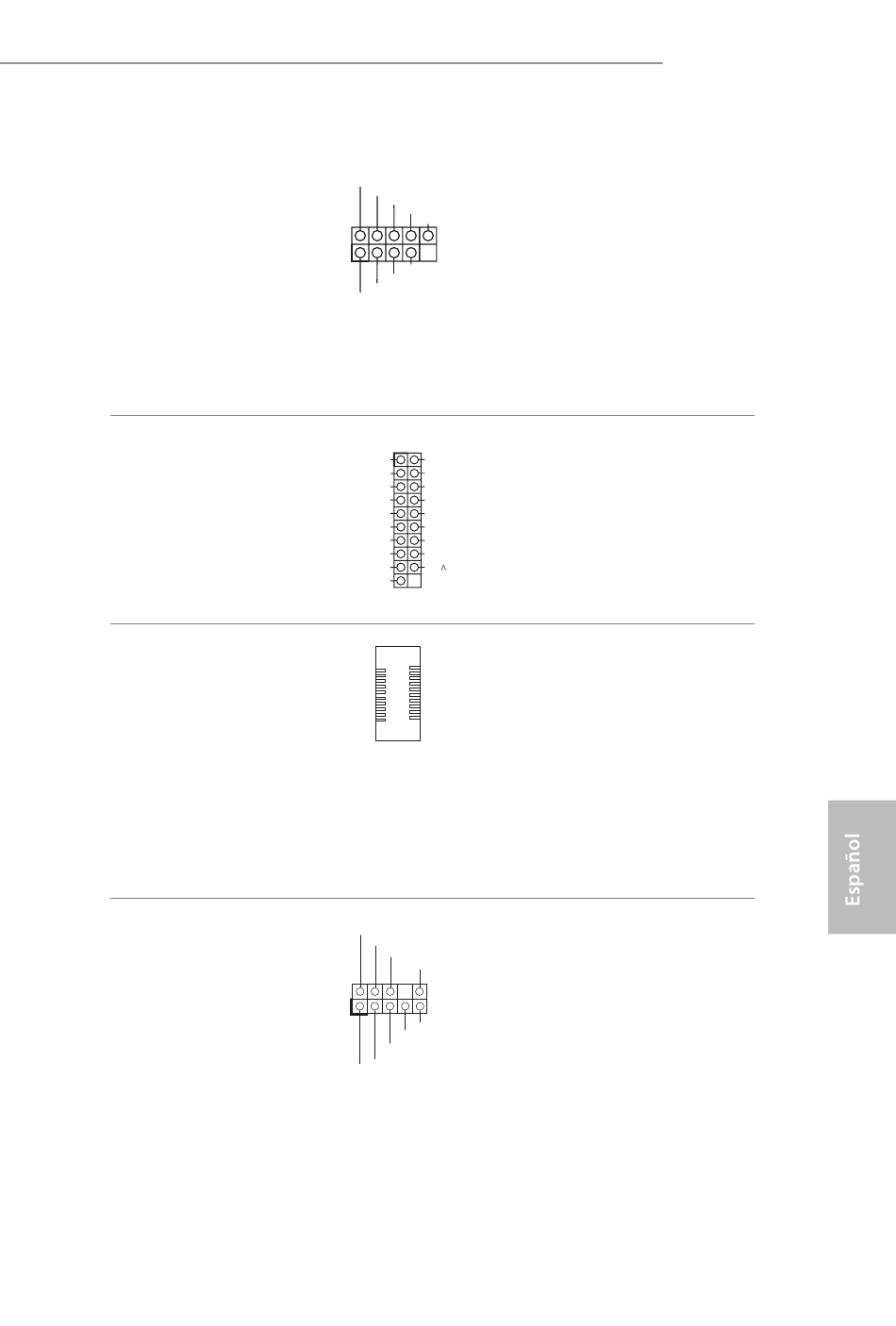

Cabezales USB 2.0
(USB_9_10 de 9 pines)
(consulte la pág.1, Nº 24)
(USB_11_12 de 9
contactos)
(consulte la pág.1, Nº 23)
(USB_13_14 de 9
contactos)
(consulte la pág.1, Nº 22)
Cabezales USB 3.1 Gen1
(USB_5_6 de 19 contactos)
(consulte la pág.1, Nº 9)
(USB_7_8 de 19 contactos)
(consulte la pág.1, Nº 12)
Base de conexiones USB
3.1 Gen2 de tipo C en el
panel frontal
(F_USB31_TC_2 de 26
contactos)
(consulte la pág.1, Nº 10)
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág.1, Nº 28)
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+ IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PB_SSRX- bus
Vbus V
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Hay tres bases de
conexiones USB 2.0 en esta
placa base. Cada cabezal
USB 2.0 admite dos
puertos.
Hay dos bases de
conexiones en esta placa
base. Cada cabezal USB 3.1
Gen1 admite dos puertos.
Existe una base de
conexiones USB 3.1 Gen2
de tipo C en el panel
frontal en esta placa base.
Esta base de conexiones
se utiliza para conectar
un módulo USB 3.1 Gen2
para puertos USB 3.1 Gen2
adicionales.
Este cabezal se utiliza para
conectar dispositivos de
audio al panel de audio
frontal.
Z370 Taichi
97
