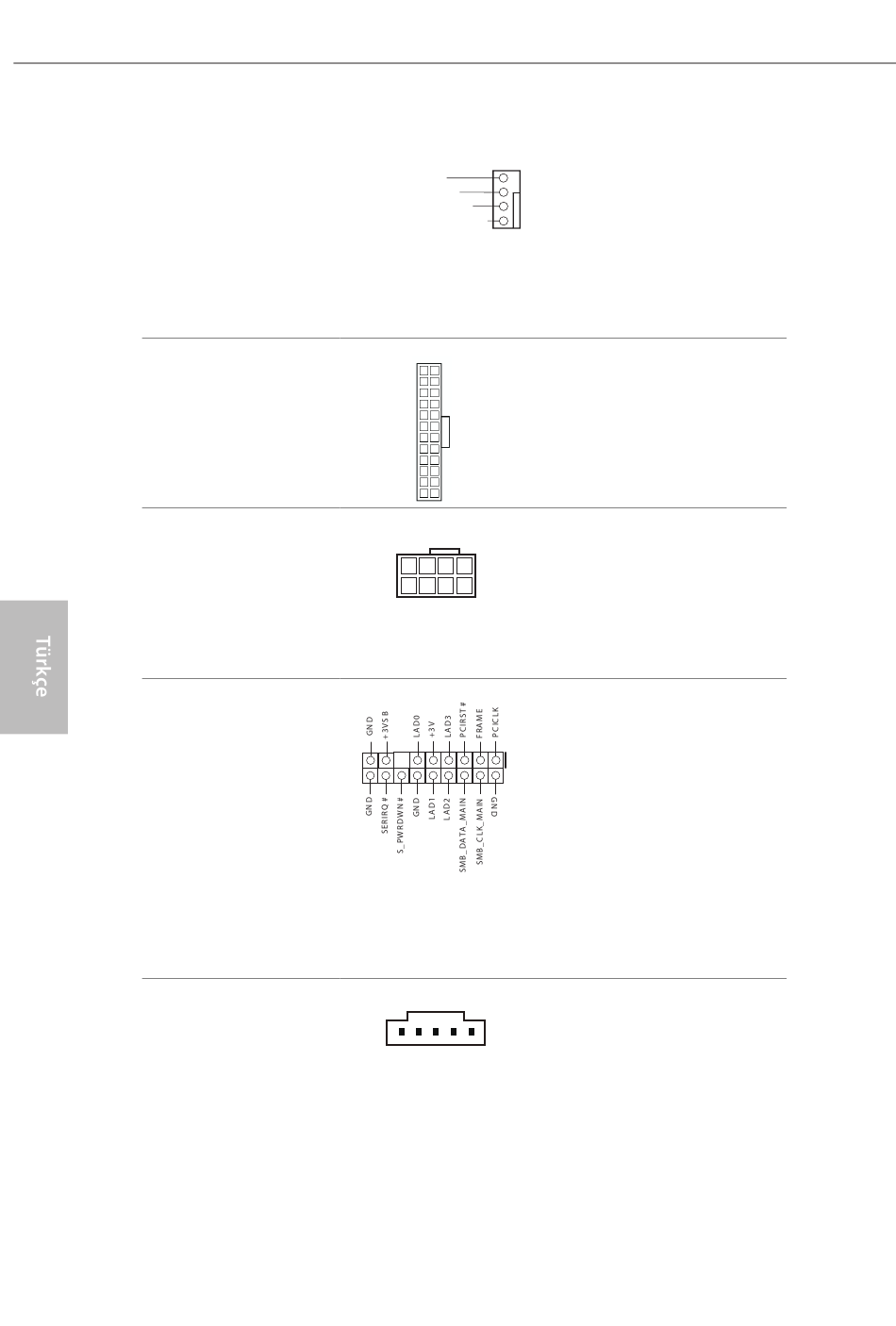

İşlemci İsteğe Bağlı/Su
Pompalı Fan Bağlayıcısı
(4 pimli CPU_OPT/W_
PUMP)
(bk. s.1, No. 2)
ATX Güç Bağlayıcısı
(24 pimli ATXPWR1)
(bk. s.1, No. 8)
ATX 12V Güç Bağlayıcısı
(8 pimli ATX12V1)
(bk. s.1, No. 1)
TPM Bağlantısı
(17 pimli TPMS1)
(bk. s.1, No. 26)
Thunderbolt AIC
Bağlayıcısı
(5 pimli TB1)
(bk. s.1, No. 25)
144
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
12 24
1 13
8 5
4 1
1
1
Bu ana kart, 4 pimli bir
4
3
su soğutmalı işlemci fanı
2
1 bağlayıcı sağlar. 3 pimli bir
su soğutmalı işlemci fanı
bağlamak isterseniz lütfen
Pim 1-3'e bağlayın.
Bu ana kart, 24 pimli ATX
güç bağlayıcısı sağlar. 20
pimli ATX güç beslemesi
kullanmak için lütfen Pim
1 ve Pim 13'e bağlayın.
Bu ana kart, 8 pimli ATX
12V güç bağlayıcısı sağlar.
4 pimli ATX güç beslemesi
kullanmak için lütfen Pim
1 ve Pim 5'e bağlayın.
Bu bağlayıcı, anahtarlar, dijital ser-
tifikalar, şifreler ve verileri güvenli
bir şekilde saklama özelliği bulu-
nan Güvenilir Platform Modülü
(TPM) sistemini destekler. TPM
sistemleri, aynı zamanda ağ
güvenliğinin artırılması, dijital
kimliklerin korunması ve platform
bütünlüğünün sağlanmasına da
yardımcı olur.
Lütfen GPIO kablosu aracılığıyla
bu bağlayıcıya bir Thunderbolt
eklenti kartı (AIC) bağlayın.
TM
