1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler ancak bu işlevin düzgün çalışabil-
mesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir.
Sisteminizi kurarken, lütfen kılavuzumuzdaki ve kasa kılavuzundaki talimatları
izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprağı (GND) Toprağa (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için
bunları bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine
gidin ve "Kayıt Ses Düzeyi" ayarını yapın.

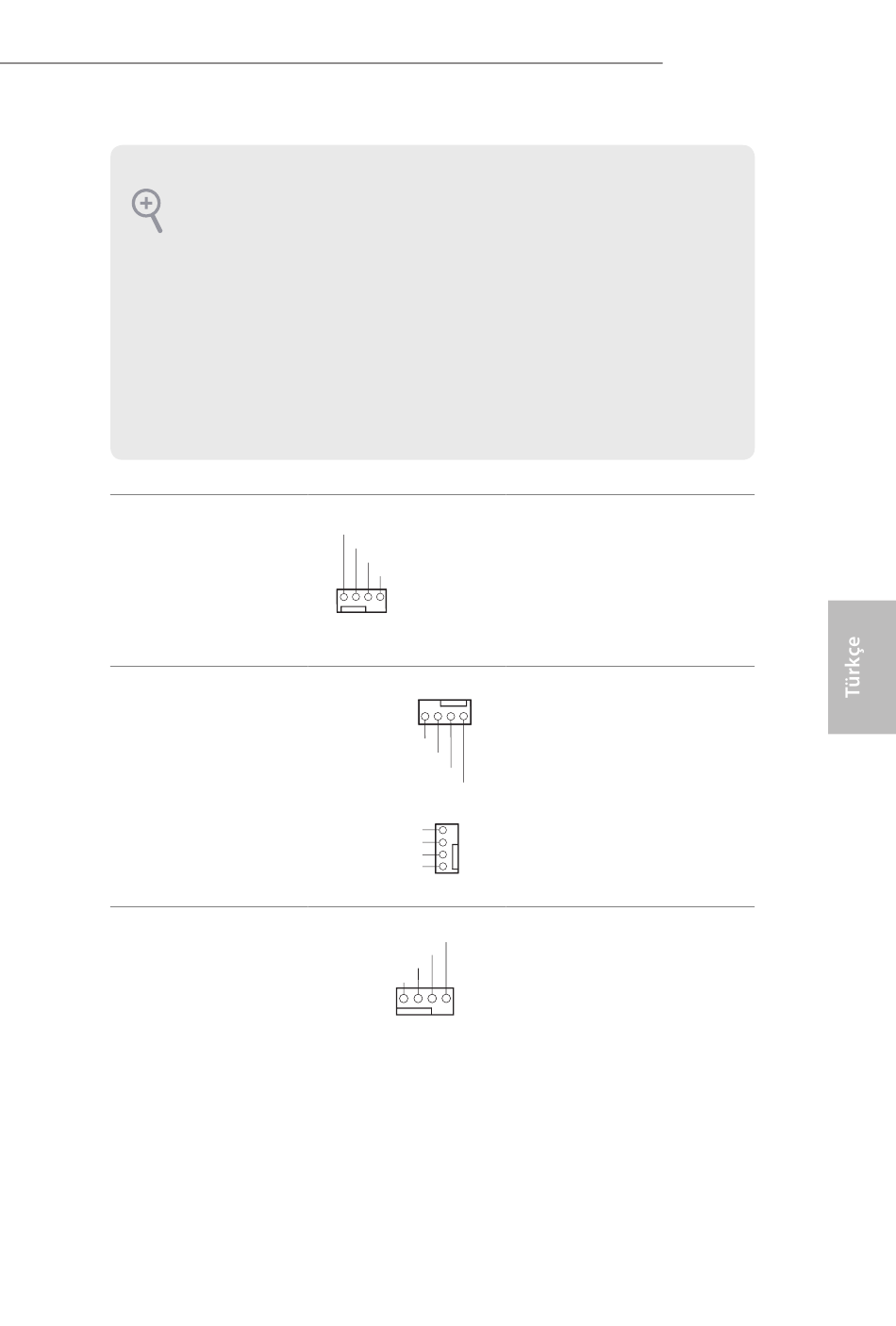

Kasa Fanı / Su Pompalı
Fan Bağlayıcı
(4 pimli CHA_FAN3/W_
PUMP)
(bk. s.1, No. 21)
Kasa Fanı Bağlayıcıları
(4 pimli CHA_FAN1)
(bk. s.1, No. 3)
(4 pimli CHA_FAN2)
(bk. s.1, No. 11)
İşlemci Fanı Bağlayıcı
(4 pimli CPU_FAN1)
(bk. s.1, No. 4)
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
Lütfen fan kablolarını
fan bağlayıcılarına takın
ve siyah teli topraklama
pimine bağlayın.
Lütfen fan kablolarını
fan bağlayıcılarına takın
ve siyah teli topraklama
pimine bağlayın.
Bu ana kart, 4 pimli bir
işlemci fanı (Sessiz Fan)
bağlayıcı sağlar. 3 pimli
bir işlemci fanı bağlamak
isterseniz lütfen Pim 1-3'e
bağlayın.
