1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA
para que pueda funcionar correctamente. Siga las instrucciones que se indican en
nuestro manual y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC'97, colóquelo en el cabezal de audio del panel frontal
siguiendo los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es
necesario que los conecte en el panel de audio AC'97.
E. Para activar el micrófono frontal, vaya a la ficha "micrófono frontal" (Front Mic) en
el panel de control de Realtek y ajuste el "Volumen de grabación" (Recording Volume).

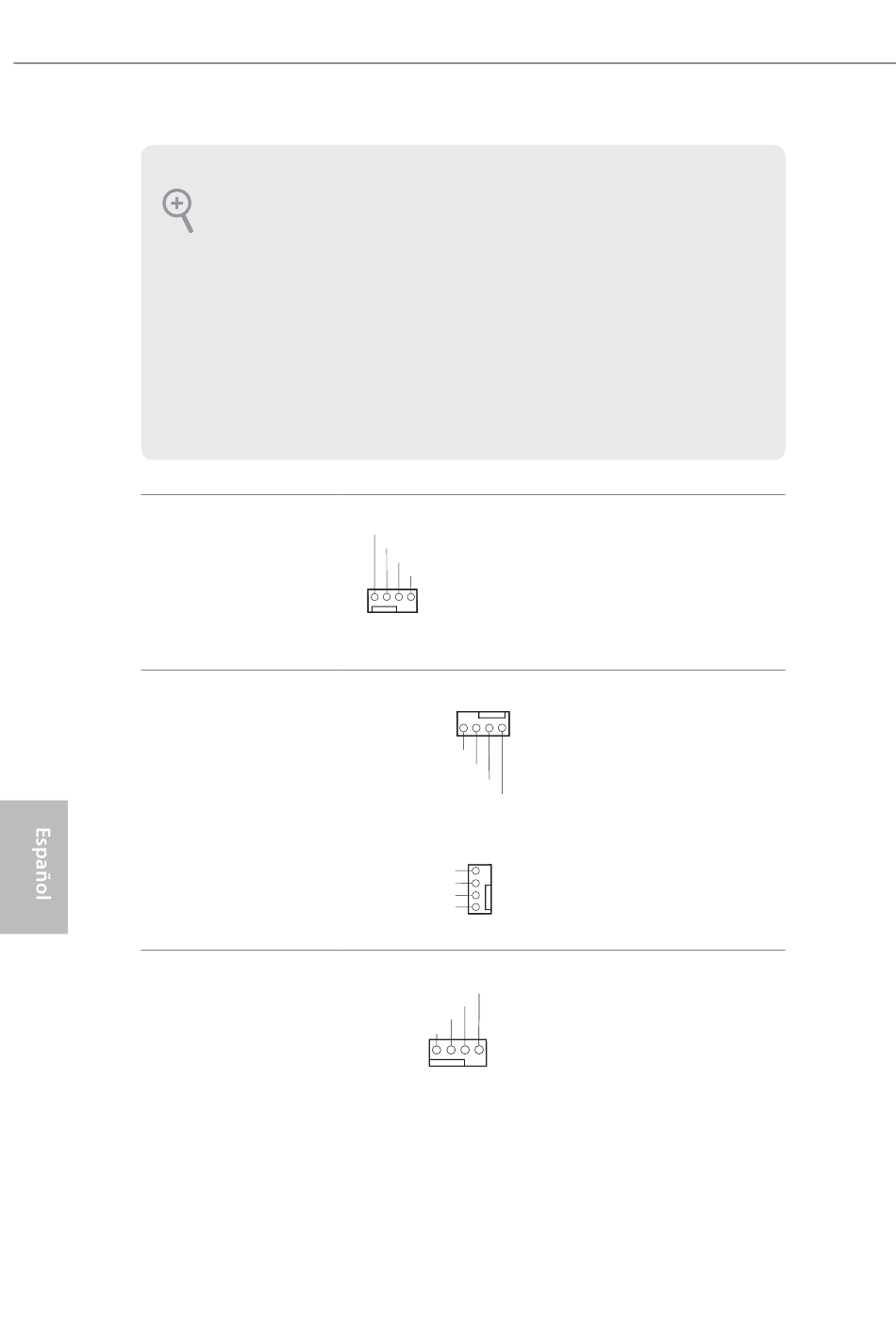

Ventilador de chasis /
Conectar para el ventilador
de la bomba de agua
(CHA_CHA_FAN3/W_
PUMP de 4 contactos)
(consulte la pág.1, Nº 21)
Conectores para el venti-
lador del chasis
(CHA_FAN1 de 4
contactos)
(consulte la pág.1, Nº 3)
(CHA_FAN2 de 4
contactos)
(consulte la pág.1, Nº 11)
Conector del ventilador de
la CPU
(CPU_FAN1 de 4
contactos)
(consulte la pág.1, Nº 4)
98
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
Conecte los cables del
ventilador a los conectores del
ventilador y haga coincidir el
cable negro con el contacto
de conexión a tierra.
Conecte los cables del
ventilador a los conectores
del ventilador y haga
coincidir el cable negro con
el contacto de conexión a
tierra.
Esta placa base contiene
un conector de ventilador
(ventilador silencioso) de
CPU de 4 contactos. Si
tiene pensando conectar
un ventilador de CPU de
3 contactos, conéctelo al
contacto 1-3.
