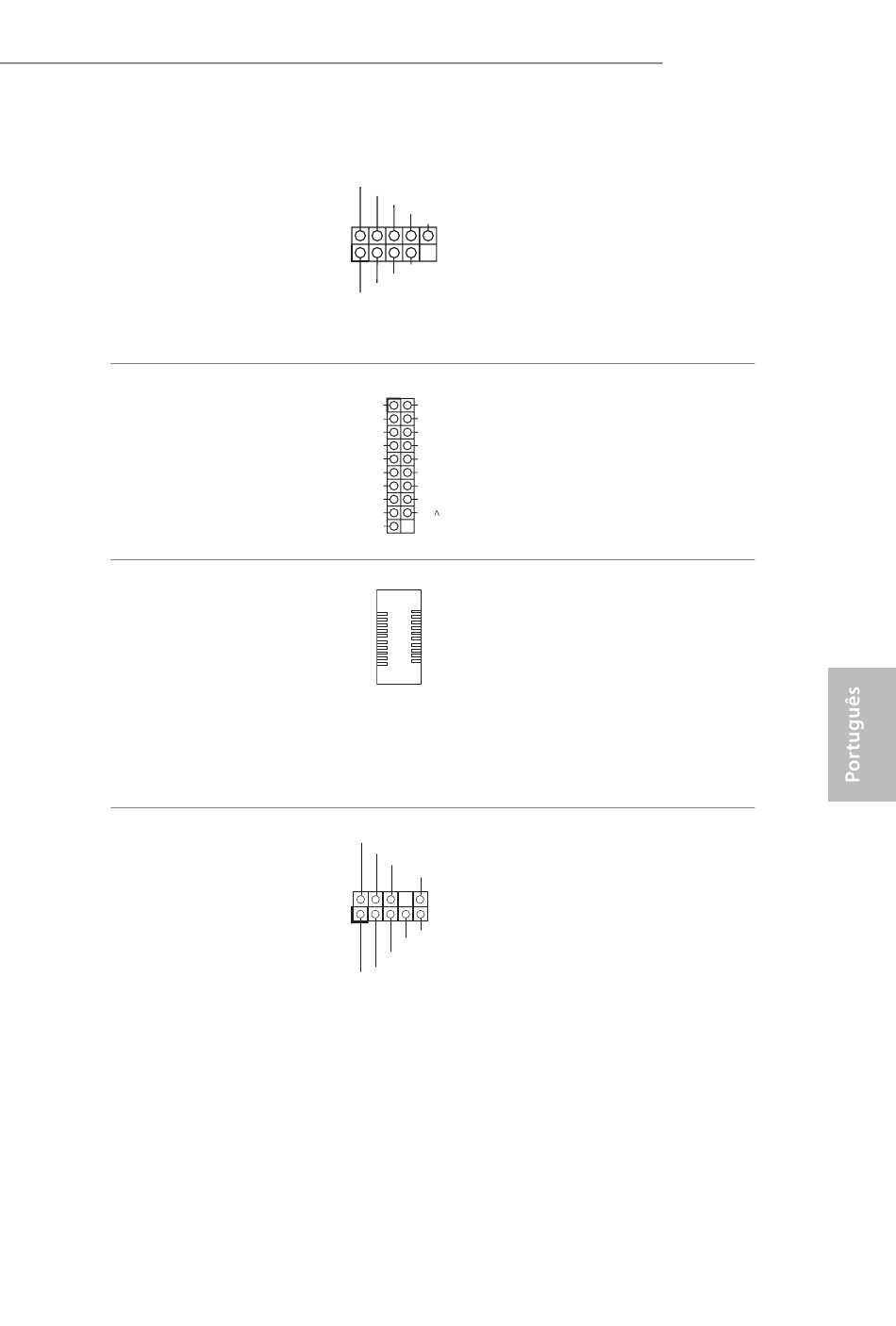

Plataformas USB 2.0
(9-pin USB_9_10)
(ver p.1, N.º 24)
(USB_11_12 de 9 pinos)
(ver p.1, N.º 23)
(USB_13_14 de 9 pinos)
(ver p.1, N.º 22)
Plataformas USB 3.1 Gen1
(USB_5_6 de 19 pinos)
(ver p.1, N.º 9)
(19-pin USB_7_8)
(ver p.1, N.º 12)
Painel Frontal Cabeçote
USB 3.1 Gen2 Tipo C
(F_USB31_TC_2 de 26
pinos)
(ver p.1, N.º 10)
Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 28)
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
GND
IntA_PB_D-
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
Vbus V
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Há três cabeçotes USB 2.0
nesta placa-mãe. Cada
suporte USB 2.0 pode
suportar duas portas.
Há dois cabeçotes nesta
placa-mãe. Cada suporte
USB 3.1 Gen1 pode
suportar duas portas.
Há um Painel Frontal
Cabeçote USB 3.1 Gen2
Tipo C nesta placa mãe.
Este cabeçote é utilizado
para conectar um módulo
USB 3.1 Gen2 a portas
adicionais USB 3.1 Gen2.
Este suporte destina-se à
conexão dos dispositivos
de áudio no painel de
áudio frontal.
