1.4 オンボードのヘッダーとコネクタ
オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネ
クタにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャ
ンパーキャップを被せると、 マザーボードに物理損傷が起こるこ とがあります。

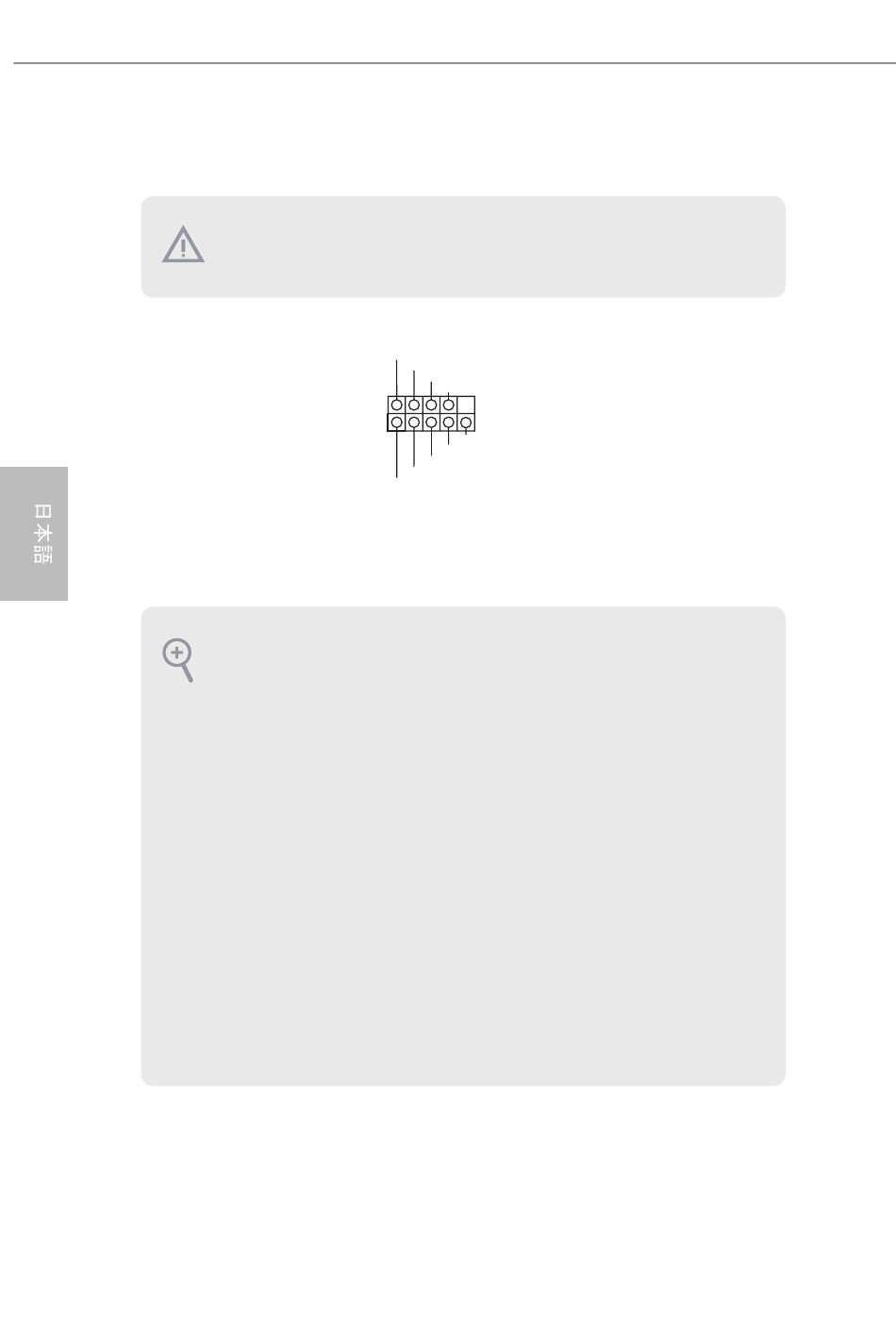

システムパネルヘッダー
（9 ピン PANEL1）
（p.1、 No. 17 参照）
PWRBTN （電源ボタン） ：
シャーシ前面パネルの電源ボタンに接続してく ださい。 電源ボタンを使用して、 システム
をオフにする方法を設定できます。
RESET （リセッ トボタン） ：
シャーシ前面パネルのリセッ トボタンに接続してく ださい。 コンピューターがフリーズし
たり、 通常の再起動を実行できない場合には、 リセッ トボタンを押して、 コンピューターを
再起動します。
PLED （システム電源 LED） ：
シャーシ前面パネルの電源ステータスインジケーターに接続してく ださい。 システム稼
働中は、 LED が点灯します。 システムが S1/S3 スリープ状態の場合には、 LED は点滅を
続けます。 システムが S4 スリープ状態または電源オフ （S5） のときには、 LED はオフです。
HDLED （ハード ドライブア クティ ビティLED） ：
シャーシ前面パネルのハード ドライブアクティ ビティ LED に接続してく ださい。 ハード ド
ライブのデータを読み取りまたは書き込み中に、 LED はオンになります。
前面パネルデザインは、 シャーシによって異なるこ とがあります。 前面パネルモジュール
は、 主に電源ボタン、 リセッ トボタン、 電源 LED、 ハード ドライブアクティ ビティLED、 スピー
カーなどから構成されます。 シャーシの前面パネルモジュールとこのヘッダーを接続す
る場合には、 配線の割り当てと、 ピンの割り当てが正しく合致しているこ とを確かめてく
ださい。
170
電源ボタンを接続し、 ボ
PLED+
PLED-
タンをリセッ トし、 下記の
PWRBTN#
GND
ピン割り当てに従って、
シャーシのシステムス
1
GND
テータス表示ランプをこ
RESET#
GND
HDLED- のヘッダーにセッ トしま
HDLED+
す。 ケーブルを接続する
ときには、 ピンの＋と−に
気をつけてく ださい。
