ASROCK Z370 Taichi Handbuch Seite 174

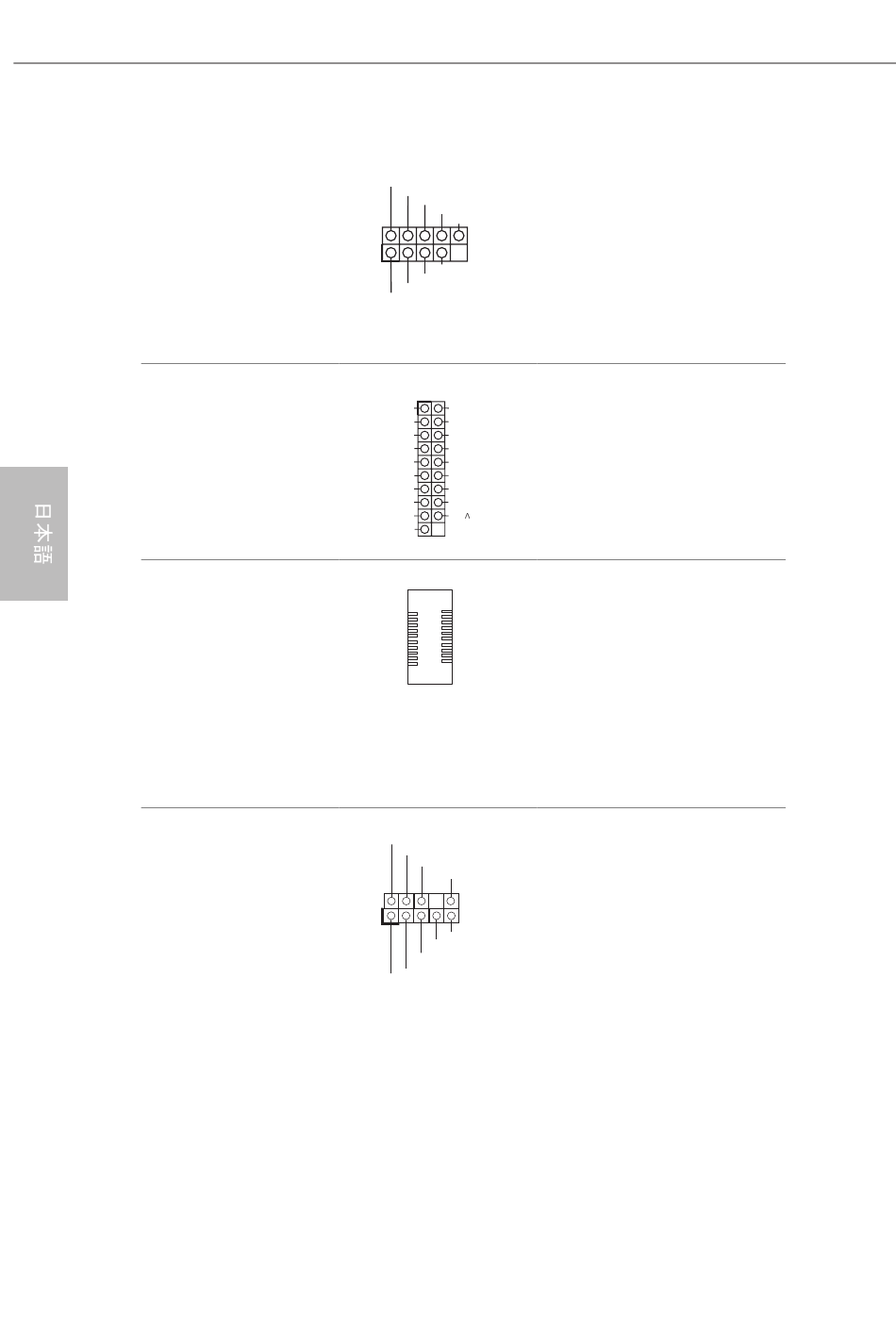

USB 2.0 ヘッダー
（9 ピン USB_9_10）
（p.1、 No. 24 参照）
（9 ピン USB_11_12）
（p.1、 No. 23 参照）
（9 ピン USB_13_14）
（p.1、 No. 22 参照）
USB 3.1 Gen1 ヘッダー
（19 ピン USB_5_6）
（p.1、 No. 9 参照）
（19 ピン USB_7_8）
（p.1、 No. 12 参照）
フロントパネルタイプ C
USB 3.1 Gen2 ヘッダー
(26 ピン F_USB31_TC_2)
（p.1、 No. 10 参照）
フロントパネルオーディ
オヘッダー
（9 ピン HD_AUDIO1）
（p.1、 No. 28 参照）
172
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
Vbus V
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
このマザーボードには 3 つ
の USB 2.0 ヘッダーが装備
されています。 各 USB 2.0
ヘッダーは、 2 つのポートを
サポートできます。
このマザーボードには 2 つ
のヘッダーが装備されてい
ます。 各 USB 3.1 Gen1 ヘッ
ダーは、 2 つのポートをサ
ポートできます。
このマザーボード上に
は、 1 つのフロントパネ
ルタイプ C USB 3.1 Gen2
ヘッダーがあります。 この
ヘッダーは、 追加 USB 3.1
Gen2 ポート用に USB 3.1
Gen2 モジュールを接続
するために使用されます。
このヘッダーは、 フロント
オーディオパネルにオー
ディオデバイスを接続す
るためのものです。
