ASROCK Z370 Taichi Handbuch Seite 159

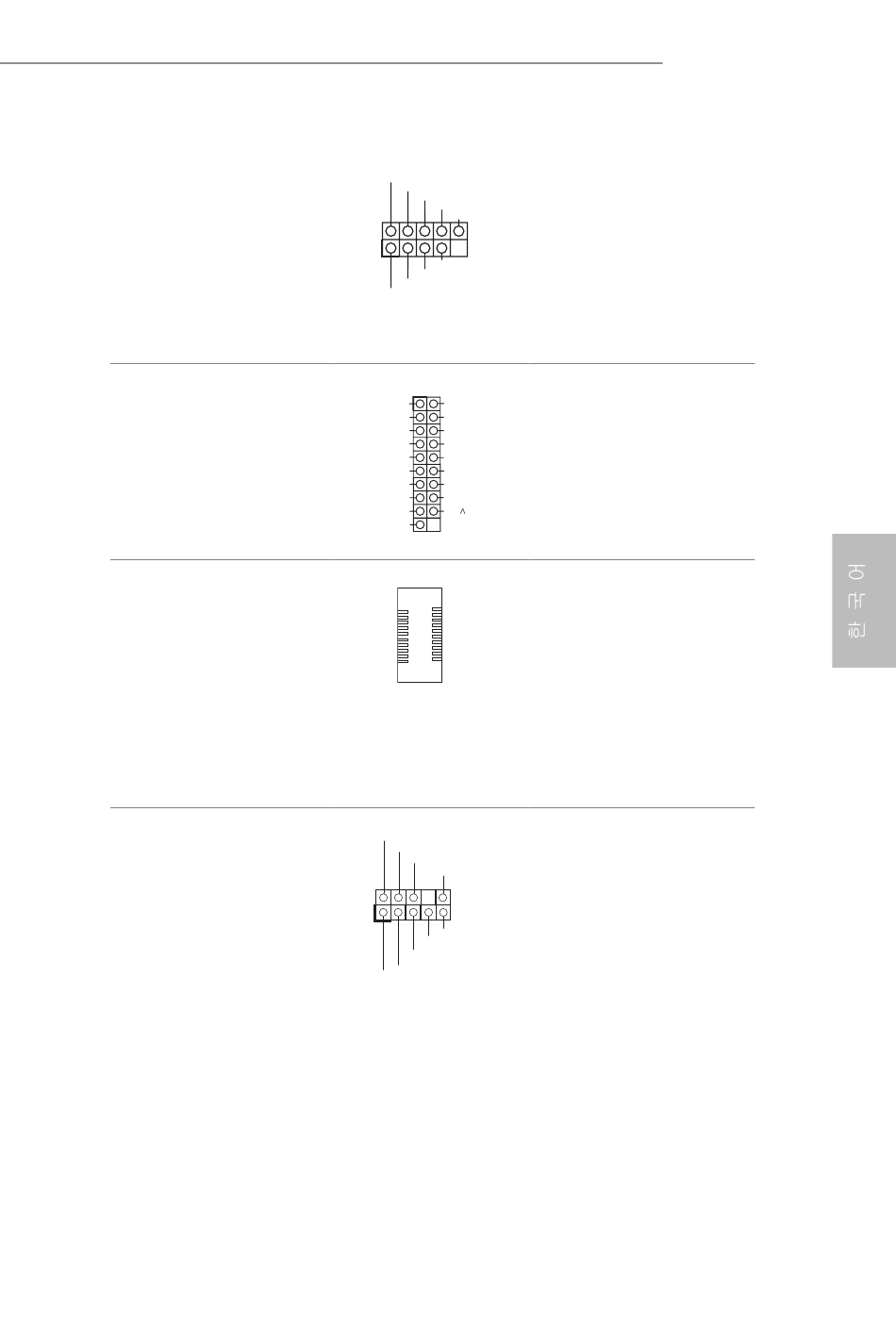

USB 2.0 헤더
(9 핀 USB_9_10)
(1 페이지 , 24 번 항목 참조 )
(9 핀 USB_11_12)
(1 페이지 , 23 번 항목 참조 )
(9 핀 USB_13_14)
(1 페이지 , 22 번 항목 참조 )
USB 3.1 Gen1 헤더
(19 핀 USB_5_6)
(1 페이지 , 9 번 항목 참조 )
(19 핀 USB_7_8)
(1 페이지 , 12 번 항목 참조 )
전면 패널 타입 C USB 3.1
Gen2 헤더
(26 핀 F_USB31_TC_2)
(1 페이지 , 10 번 항목 참조 )
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 28 번 항목 참조 )
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
V Vbus
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Z370 Taichi
이 마더보드에는 USB
2.0 헤더 세 개가 있습
니다 . 각 USB 2.0 헤더
는 포트 두 개를 지원
할 수 있습니다 .
이 마더보드에는 헤더
두 개가 있습니다 . 각
USB 3.1 Gen1 헤더는
포트 두 개를 지원할
수 있습니다 .
이 마더보드에는 전면
패널 타입 C USB 3.1
Gen2 헤더 1 개가 있
습니다 . 이 헤더는 추
가 USB 3.1 Gen2 포트
용 USB 3.1 Gen2 모듈
을 연결하는 데 사용
됩니다 .
이 헤더는 오디오 장
치를 전면 오디오 패
널에 연결하는 데 사
용됩니다 .
157
