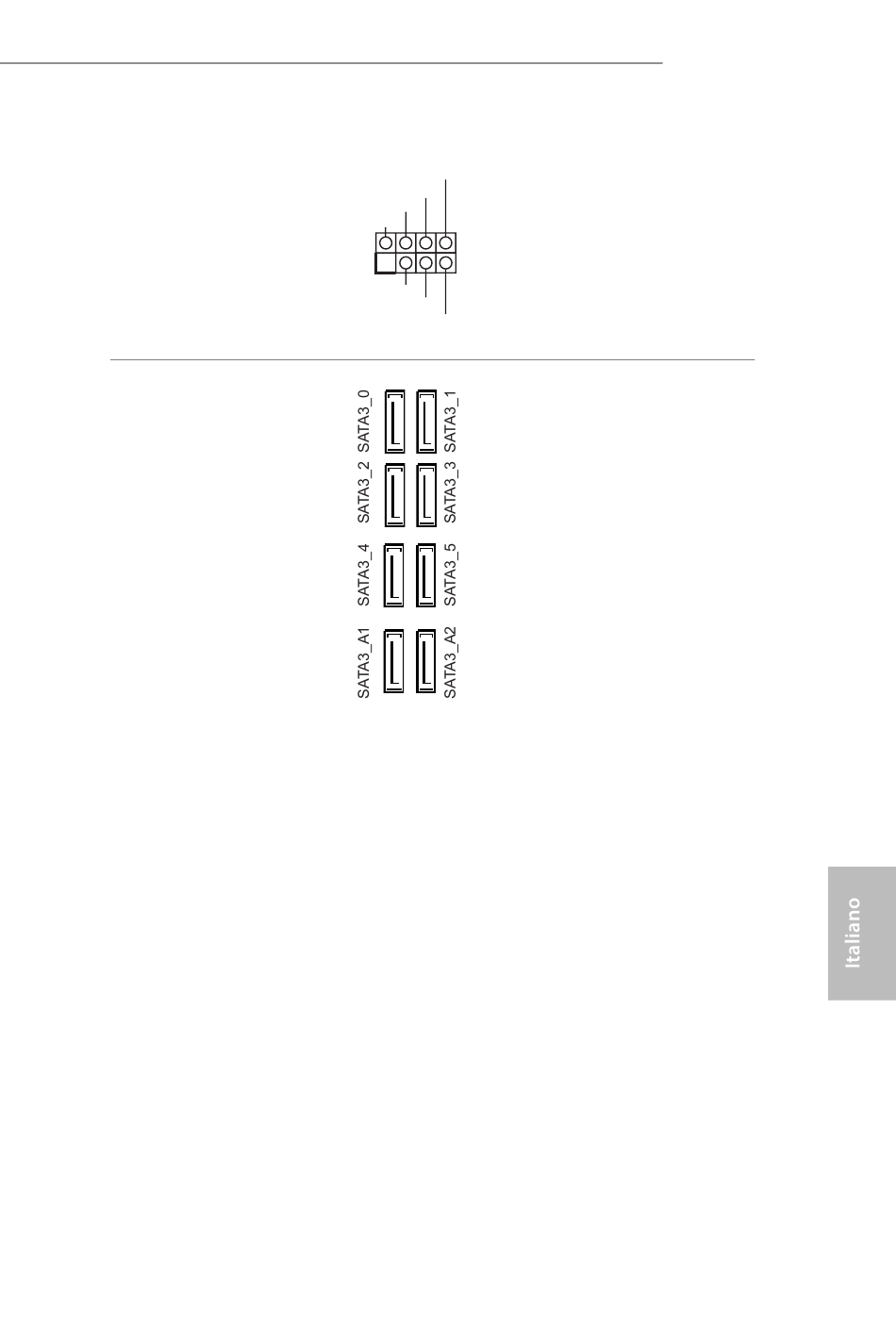

Connettore LED
alimentazione e
altoparlante
(SPK_PLED1 a 7 pin)
(vedere pag. 1, n. 18)
Connettori Serial ATA3
(SATA3_0_1:
vedere pag. 1, n. 13)
(SATA3_2_3:
vedere pag. 1, n. 14)
(SATA3_4_5:
vedere pag. 1, n. 15)
(SATA3_A1_A2:
vedere pag. 1, n. 16)
Collegare i LED alimen-
SPEAKER
DUMMY
tazione e l'altoparlante a
DUMMY
+5V
questo connettore.
1
PLED+
PLED+
PLED-
Questi otto connettori SATA3
supportano cavi di trasmissione
dati SATA per i dispositivi
d'archiviazione interni velocità
di trasferimento dati fino a
6,0 Gb/s.
* M2_1, SATA3_0 e
SATA3_1 condividono
le corsie. Se uno di essi è
utilizzato, gli altri saranno
disabilitati.
* M2_2, SATA3_4 e
SATA3_5 condividono
le corsie. Se uno di essi è
utilizzato, gli altri saranno
disabilitati.
* Se M2_3 è occupato
da un dispositivo M.2 di
tipo SATA, SATA3_3 sarà
disabilitato.
Per ridurre al minimo il
tempo d'avvio, usare le
porte SATA Intel ® Z370
(SATA3_0) per i dispositivi
di'avvio.
