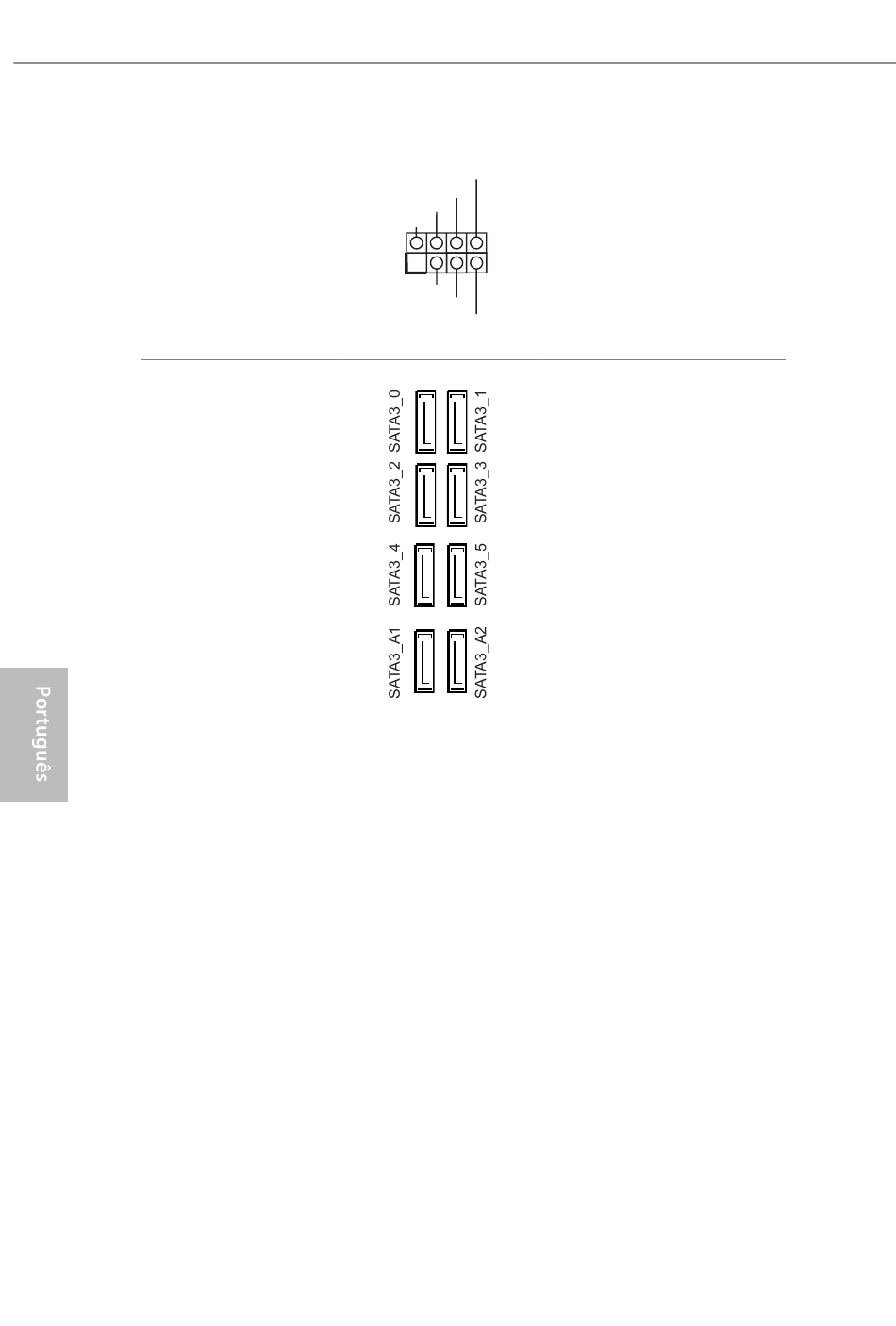

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 7 pinos)
(ver p.1, N.º 18)
Conectores série ATA3
(SATA3_0_1:
ver p.1, N.º 13)
(SATA3_2_3:
ver p.1, N.º 14)
(SATA3_4_5:
ver p.1, N.º 15)
(SATA3_A1_A2:
ver p.1, N.º 16)
126
Conecte o LED de ali-
SPEAKER
DUMMY
mentação do chassi e o
DUMMY
+5V
autofalante do chassi a este
cabeçote.
1
PLED+
PLED+
PLED-
Estes oito conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma taxa de
transferência de dados de
até 6,0 Gb/s.
* M2_1, SATA3_0 e
SATA3_1 compartilham
vias. Se qualquer um deles
estiver em uso, os outros
serão desativados.
* M2_2, SATA3_4 e
SATA3_5 compartilham
vias. Se qualquer um deles
estiver em uso, os outros
serão desativados.
* Se M2_3 é ocupado
por um dispositivo tipo
M2 SATA, SATA3_3 será
desativado.
Para minimizar o tempo
de inicialização, use portas
Intel® Z370 SATA (SATA3_0)
para os seus dispositivos
inicializáveis.
