1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい
るこ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよ
びシャーシのマニュアルの指示に従ってく ださい。
2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー
ディオヘッダーに取り付けてく ださい。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、 HD オーディオパネル専用です。 AC 97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtek コントロールパネルの 「FrontMic」 タ
ブで、 「 録音音量」 を調整してく ださい。

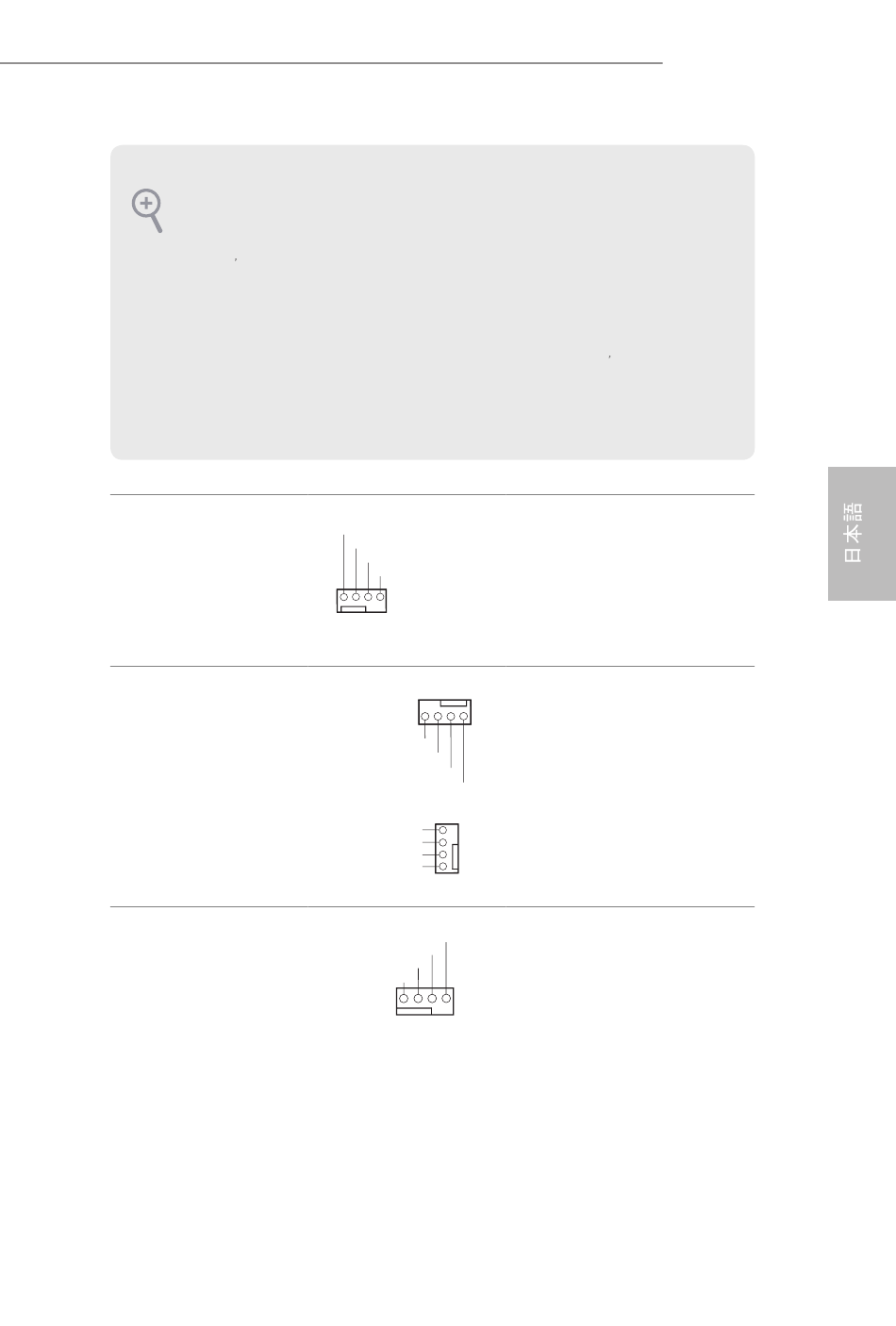

シャーシファン / ウォータ
ーポンプファンコネクタ
（4 ピン CHA_FAN3/W_
PUMP）
（p.1、 No. 21 参照）
シャーシファンコネクタ
（4 ピン CHA_FAN1）
（p.1、 No. 3 参照）
（4 ピン CHA_FAN2）
（p.1、 No. 11 参照）
CPU ファンコネクタ
（4 ピン CPU_FAN1）
（p.1、 No. 4 参照）
GND
FAN_VOLTAGE
FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
4 3 2 1
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
4
FAN_SPEED_CONTROL
3
CHA_FAN_SPEED
2
FAN_VOLTAGE
1
GND
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
1 2 3 4
ファンケーブルはファン
コネクタに接続し、 黒線と
アースピンを合わせてく
ださい。
ファンケーブルはファン
コネクタに接続し、 黒線と
アースピンを合わせてく
ださい。
このマザーボードは 4 ピン
CPU ファン （静音ファン）
コネクタが装備されてい
ます。 3 ピンの CPU ファン
を接続する場合には、 ピン
1-3 に接続してく ださい。
