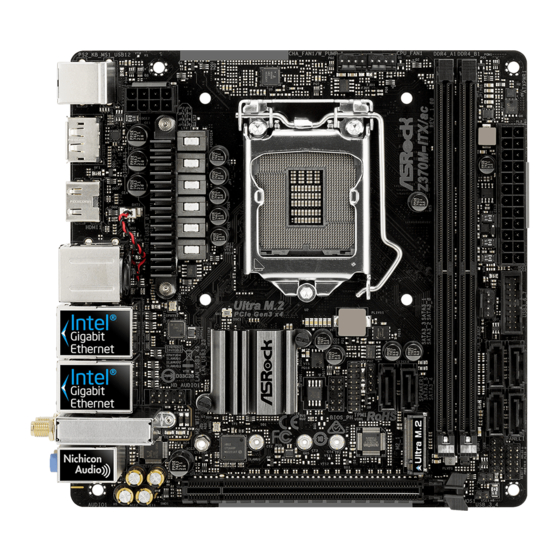

ASROCK Z370M-ITX/ac Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. Z370M-ITX/ac
  6. Bedienungsanleitung
ASROCK Z370M-ITX/ac Bedienungsanleitung

ASROCK Z370M-ITX/ac Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Version 1.0
Published September 2017
Copyright©2017 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK Z370M-ITX/ac

Inhaltszusammenfassung für ASROCK Z370M-ITX/ac

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI™...
  • Seite 3 CE Warning This device complies with directive 2014/53/EU issued by the Commision of the European Community. This equipment complies with EU radiation exposure limits set forth for an uncontrolled environment. This equipment should be installed and operated with minimum distance 20cm between the radiator &...

  • Seite 4: Motherboard-Layout

    Z370M-ITX/ac Motherboard Layout USB 2.0 CPU_FAN1 CHA_FAN1/W_PUMP T: USB1 B: USB2 USB 3.1 Gen1 T: USB0 B: USB1 Ultra M.2 PCIe Gen3 x4 USB 3.1 Gen1 Top: T: USB2 RJ-45 B: USB3 TPMS1 Intel USB 3.1 Gen1 Top: Z370 T: USB4...
  • Seite 5 No. Description ATX 12V Power Connector (ATX12V1) Chassis Fan / Waterpump Fan Connector (CHA_FAN1/W_PUMP) CPU Fan Connector (CPU_FAN1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) ATX Power Connector (ATXPWR1) Chassis Fan Connector (CHA_FAN2) USB 3.1 Gen1 Header (USB3_6_7) SATA3 Connector (SATA3_1) SATA3 Connector (SATA3_0) SATA3 Connector (SATA3_3) SATA3 Connector (SATA3_2)
  • Seite 6 Z370M-ITX/ac I/O Panel No. Description No. Description USB 2.0 Ports (USB12) Microphone (Pink)** USB 3.1 Gen1 Ports (USB3_01) USB 3.1 Gen1 Ports (USB3_45) LAN RJ-45 Port* USB 3.1 Gen1 Ports (USB3_23) LAN RJ-45 Port* HDMI Port (HDMI2) Antenna Ports (M2_WIFI1)
  • Seite 7 ** To configure 7.1 CH HD Audio, it is required to use an HD front panel audio module and enable the multi- channel audio feature through the audio driver. Please set Speaker Configuration to “7.1 Speaker”in the Realtek HD Audio Manager. Function of the Audio Ports in 7.1-channel Configuration: Port Function...

  • Seite 8: Package Contents

    If you require technical support related to this mother- board, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 9 • Supports DDR4 4000+(OC)*/3866(OC)/3800(OC)/ 3733(OC)/3600(OC)/3200(OC)/2933(OC)/2800(OC)/ 2666/2400/2133 non-ECC, un-buffered memory * Please refer to Memory Support List on ASRock's website for more information. (http://www.asrock.com/) Gen Intel® CPU supports DDR4 up to 2666. • Supports ECC UDIMM memory modules (operate in non- ECC mode) • Max.
  • Seite 10 Z370M-ITX/ac Graphics * Intel® UHD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated. • Supports Intel® UHD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel®...
  • Seite 11 • 1 x Ultra M.2 Socket, supports M Key type 2230/2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)** ** Supports Intel® Optane Technology ** Supports NVMe SSD as boot disks ** Supports ASRock U.2 Kit...

  • Seite 12: Hardware Monitor

    Z370M-ITX/ac • 1 x TPM Header Connector • 1 x Chassis Intrusion Header • 1 x CPU Fan Connector (4-pin) * The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power. • 1 x Chassis Fan Connector (4-pin) • 1 x Chassis Optional/Water Pump Fan Connector (4-pin)
  • Seite 13 • ErP/EuP ready (ErP/EuP ready power supply is required) tions * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools.
  • Seite 14 Z370M-ITX/ac 1.3 WiFi-802.11ac Module and ASRock WiFi 2.4/5 GHz Antenna WiFi-802.11ac + BT Module This motherboard comes with an exclusive WiFi 802.11 a/b/g/n/ac + BT v4.2 module (pre-installed on the rear I/O panel) that offers support for WiFi 802.11 a/b/ g/n/ac connectivity standards and Bluetooth v4.2.
  • Seite 15 WiFi Antennas Installation Guide Step 1 Prepare the WiFi 2.4/5 GHz Antennas that come with the package. Step 2 Connect the two WiFi 2.4/5 GHz Antennas to the antenna connectors. Turn the antenna clock- wise until it is securely connected. Step 3 Set the WiFi 2.4/5 GHz Antenna as shown in the illustration.
  • Seite 16 Z370M-ITX/ac Chapter 2 Installation This is a Mini-ITX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 17: Installing The Cpu

    2.1 Installing the CPU 1. Before you insert the 1151-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Seite 18 Z370M-ITX/ac...
  • Seite 19 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 20 Z370M-ITX/ac 2.2 Installing the CPU Fan and Heatsink...
  • Seite 21 2.3 Installing Memory Modules (DIMM) This motherboard provides two 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs. 2.
  • Seite 22 Z370M-ITX/ac...
  • Seite 23 2.4 Expansion Slot (PCI Express Slot) There is 1 PCI Express slot on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 24 Z370M-ITX/ac 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper...
  • Seite 25 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header HDLED+ PLED+ Connect the power...
  • Seite 26 Z370M-ITX/ac Serial ATA3 Connectors These six SATA3 (SATA3_0: connectors support SATA see p.1, No. 9) data cables for internal (SATA3_1: storage devices with up to see p.1, No. 8) 6.0 Gb/s data transfer rate. (SATA3_2: *If M2_1 is occupied by a SATA- see p.1, No.
  • Seite 27 Front Panel Audio Header This header is for PRESENCE# (9-pin HD_AUDIO1) connecting audio devices MIC_RET OUT_RET (see p.1, No. 20) to the front audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must sup- port HDA to function correctly.
  • Seite 28 Z370M-ITX/ac CPU Fan Connector This motherboard pro- (4-pin CPU_FAN1) vides a 4-Pin CPU fan FAN_VOLTAGE CPU_FAN_SPEED (see p.1, No. 3) (Quiet Fan) connector. FAN_SPEED_CONTROL If you plan to connect a 3-Pin CPU fan, please connect it to Pin 1-3. ATX Power Connector...
  • Seite 29 2.7 M.2_SSD (NGFF) Module Installation Guide The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Ultra M.2 Socket (M2_1) supports SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s).
  • Seite 30 Z370M-ITX/ac Step 3 Move the standoff based on the module type and length. The standoff is placed at the nut location D by default. Skip Step 3 and 4 and go straight to Step 5 if you are going to use the default nut.
  • Seite 31 M.2_SSD (NGFF) Module Support List Vendor Interface ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C ADATA PCIe3 x4 ASX7000NP-128GT-C ADATA PCIe3 x4 ASX8000NP-256GM-C ADATA PCIe3 x4 ASX7000NP-256GT-C ADATA PCIe3 x4 ASX8000NP-512GM-C ADATA PCIe3 x4 ASX7000NP-512GT-C Apacer PCIe3 x4...
  • Seite 32 Z370M-ITX/ac TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 Transcend SATA3 TS256GMTS400 Transcend SATA3 TS512GMTS600 Transcend SATA3 TS512GMTS800 V-Color SATA3 VLM100-120G-2280B-RD V-Color SATA3 VLM100-240G-2280RGB V-Color SATA3 VSM100-240G-2280 V-Color SATA3 VLM100-240G-2280B-RD SATA3 WDS100T1B0B-00AS40 SATA3 WDS240G1G0B-00RC30 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for...

  • Seite 33: Kapitel 1 Einleitung

    Kapitel 1 Einleitung Vielen Dank, dass Sie sich für das Z370M-ITX/ac von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 34: Technische Daten

    -Prozessoren (Sockel 1151) der 8 Generation • Digi Power design • 6-Leistungsphasendesign • Unterstützt Intel® Turbo Boost 2.0-Technologie • Unterstützt CPUs mit freiem Multiplikator der Intel® K-Serie • Unterstützt ASRock BCLK-Übertaktung (voller Bereich) • Intel® Z370 Chipsatz • Dualkanal-DDR4-Speichertechnologie Speicher • 2 x DDR4-DIMM-Steckplätze • Unterstützt DDR4 4000+(OC)*/3866(OC)/3800(OC)/3733(OC)/...
  • Seite 35 Grafikkarte * Integrierte Intel® UHD Graphics-Visualisierung und VGA- Ausgänge können nur mit Prozessoren unterstützt werden, die GPU- integriert sind. • Unterstützt integrierte Intel® UHD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru 3D, Intel®...
  • Seite 36 * Wenn M2_1 durch ein SATA-Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert. • 1 x Ultra-M.2-Sockel, unterstützt M-Key-Typ- 2230/2242/2260/2280-M.2-SATA-III-6,0-Gb/s-Modul und M.2- PCI-Express-Modul bis Gen. 3 x 4 (32 Gb/s)** ** Unterstützt Intel® Optane -Technologie ** Unterstützt NVMe-SSD als Bootplatte ** Unterstützt ASRock U.2-Kit...

  • Seite 37: Anschluss

    • 1 x TPM-Stiftleiste Anschluss • 1 x Gehäuseeingriff-Stiftleiste • 1 x CPU-Lüfteranschluss (4-polig) * Der CPU-Lüfteranschluss unterstützt einen CPU-Lüfter mit einer maximalen Lüfterleistung von 1 A (12 W). • 1 x Gehäuselüfteranschluss (4-polig) • 1 x Optionaler Gehäuse-/Wasserpumpenlüfteranschluss (4-polig) * Der Optionales-Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 1,5 A (18 • 1 x 24-poliger ATX-Netzanschluss...
  • Seite 38 Zertifizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktung- swerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.

  • Seite 39: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper (CLRMOS1) (siehe S. 1, Nr. 14) 2-poliger Jumper CLRMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS.

  • Seite 40: Integrierte Stiftleisten Und Anschlüsse

    Z370M-ITX/ac 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie...

  • Seite 41: Serial-Ata-Iii-Anschlüsse

    Serial-ATA-III-Anschlüsse Diese sechs SATA-III- (SATA3_0: Anschlüsse unterstützen siehe S. 1, Nr. 9) SATA-Datenkabel für (SATA3_1: interne Speichergeräte mit siehe S. 1, Nr. 8) einer Datenübertragungsge (SATA3_2: schwindigkeit bis 6,0 Gb/s. siehe S. 1, Nr. 11) * Wenn M2_1 durch ein SATA- (SATA3_3: Typ-M.2-Gerät belegt ist, wird SATA3_0 deaktiviert.
  • Seite 42 Z370M-ITX/ac Audiostiftleiste Diese Stiftleiste dient PRESENCE# (Frontblende) dem Anschließen von MIC_RET OUT_RET (9-polig, HD_AUDIO1) Audiogeräten an der (siehe S. 1, Nr. 20) Frontblende. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt.
  • Seite 43 CPU-Lüfteranschluss Dieses Motherboard bietet einen 4-poligen CPU- (4-polig, CPU_FAN1) FAN_VOLTAGE CPU_FAN_SPEED Lüfteranschluss (lautloser (siehe S. 1, Nr. 3) FAN_SPEED_CONTROL Lüfter). Falls Sie einen 3-poligen CPU-Lüfter anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss Dieses Motherboard bietet einen 24-poligen ATX- (24-polig, ATXPWR1) Netzanschluss.

  • Seite 44: Contenu De L'emballage

    Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des cartes VGA et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.
