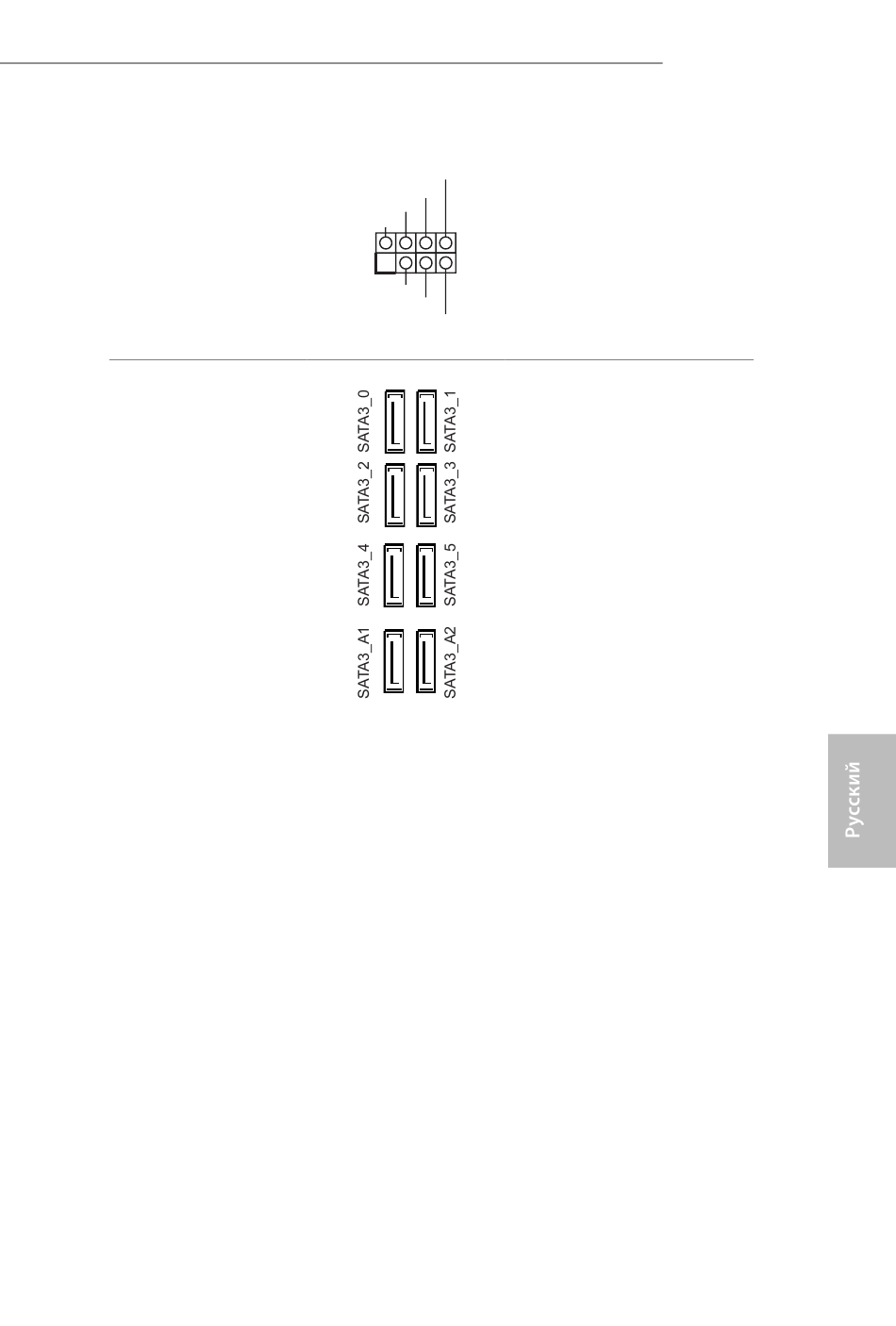

Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная, SPK_
PLED1)
(см. стр. 1, № 18)
Разъемы Serial ATA3
(SATA3_0_1:
см. стр. 1, № 13)
(SATA3_2_3:
см. стр. 1, № 14)
(SATA3_4_5:
см. стр. 1, № 15)
(SATA3_A1_A2:
см. стр. 1, № 16)
Предназначена
SPEAKER
DUMMY
для подключения
DUMMY
+5V
светодиодного
индикатора питания и
1
динамика корпуса.
PLED+
PLED+
PLED-
Эти шесть восемь SATA3
предназначены для
подключения кабелей
SATA внутренних
запоминающих
устройств для передачи
данных со скоростью до
6,0 Гб/с.
* Общие каналы M2_1,
SATA3_0 и SATA3_1.
Если используется один
из них, остальные будут
отключены.
* Общие каналы M2_2,
SATA3_4 и SATA3_5.
Если используется один
из них, остальные будут
отключены.
* Если слот M2_3 занят
устройством М.2 типа
SATA, интерфейс
SATA3_3 будет
отключен.
Для минимизации
времени загрузки
используйте порты Intel®
Z370 SATA (SATA3_0)
для самозагружаемых
устройств.
