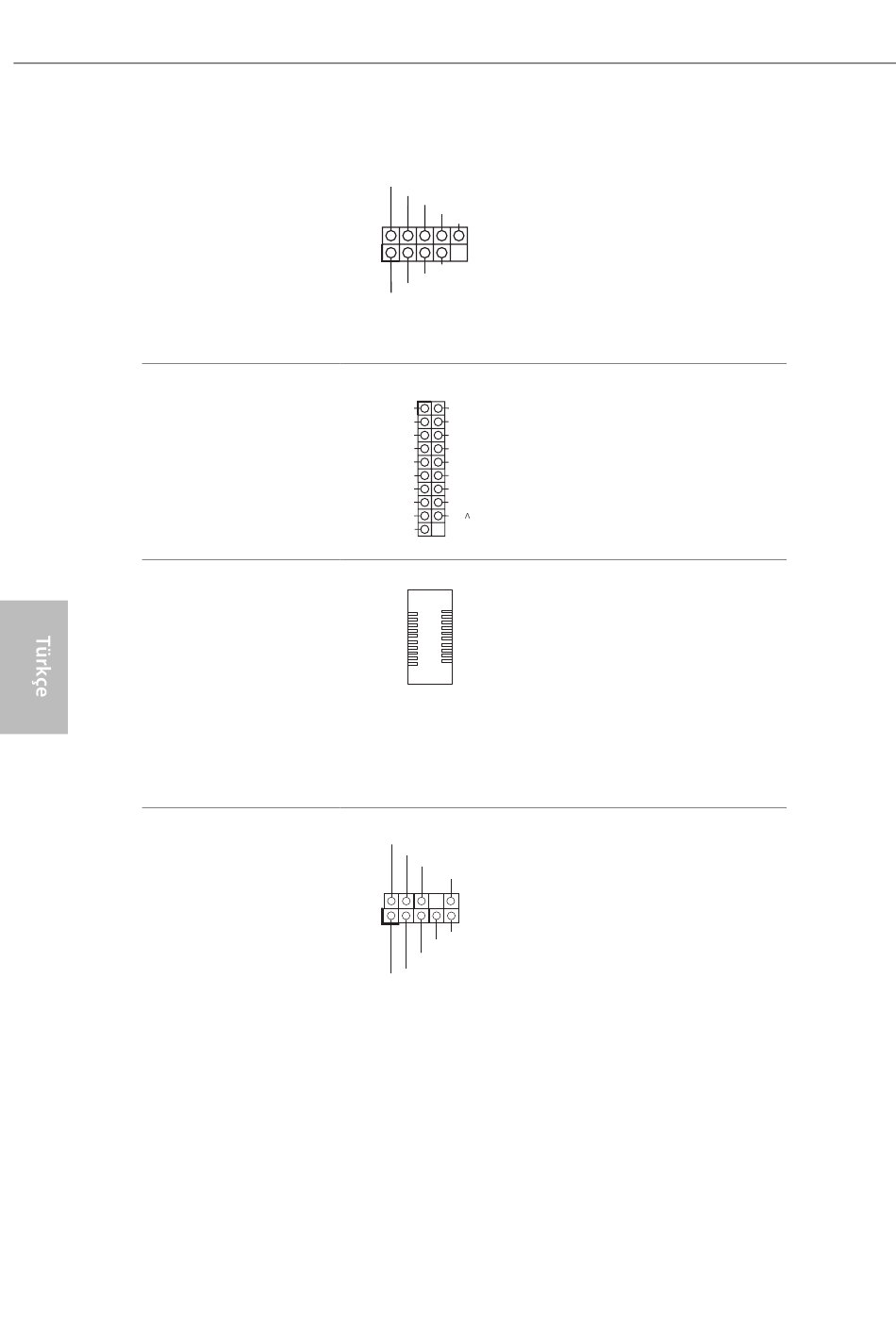

ASROCK Z370 Taichi Handbuch Seite 144

USB 2.0 Bağlantıları
(9-pin USB_9_10)
(bk. s.1, No. 24)
(9 pimli USB_11_12)
(bk. s.1, No. 23)
(9 pimli USB_13_14)
(bk. s.1, No. 22)
USB 3.1 Gen1 bağlantısı
(19 pimli USB_5_6)
(bk. s.1, No. 9)
(19 pimli USB_7_8)
(bk. s.1, No. 12)
Ön Panel Tip C USB 3.1
Gen2 Bağlantısı
(26 pimli F_USB31_TC_2)
(bk. s.1, No. 10)
Ön Panel Ses Bağlantısı
(9 pimli HD_AUDIO1)
(bk. s.1, No. 28)
142
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
Vbus V
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Bu ana kartta üç tane USB
2.0 bağlantısı vardır. Her
bir USB 2.0 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Bu ana kartta iki bağlantı
vardır. Her bir USB 3.1
Gen1 bağlantısı, iki
adet bağlantı noktasını
destekleyebilir.
Bu ana kartta bir Ön
Panel Tip C USB 3.1 Gen2
Bağlantısı bulunur. Bu
bağlantı, ek USB 3.1 Gen2
bağlantı noktaları için bir
USB 3.1 Gen2 modülü
bağlamak amacıyla
kullanılır.
Bu bağlantı, ses aygıtlarının
ön ses paneline bağlanması
içindir.
