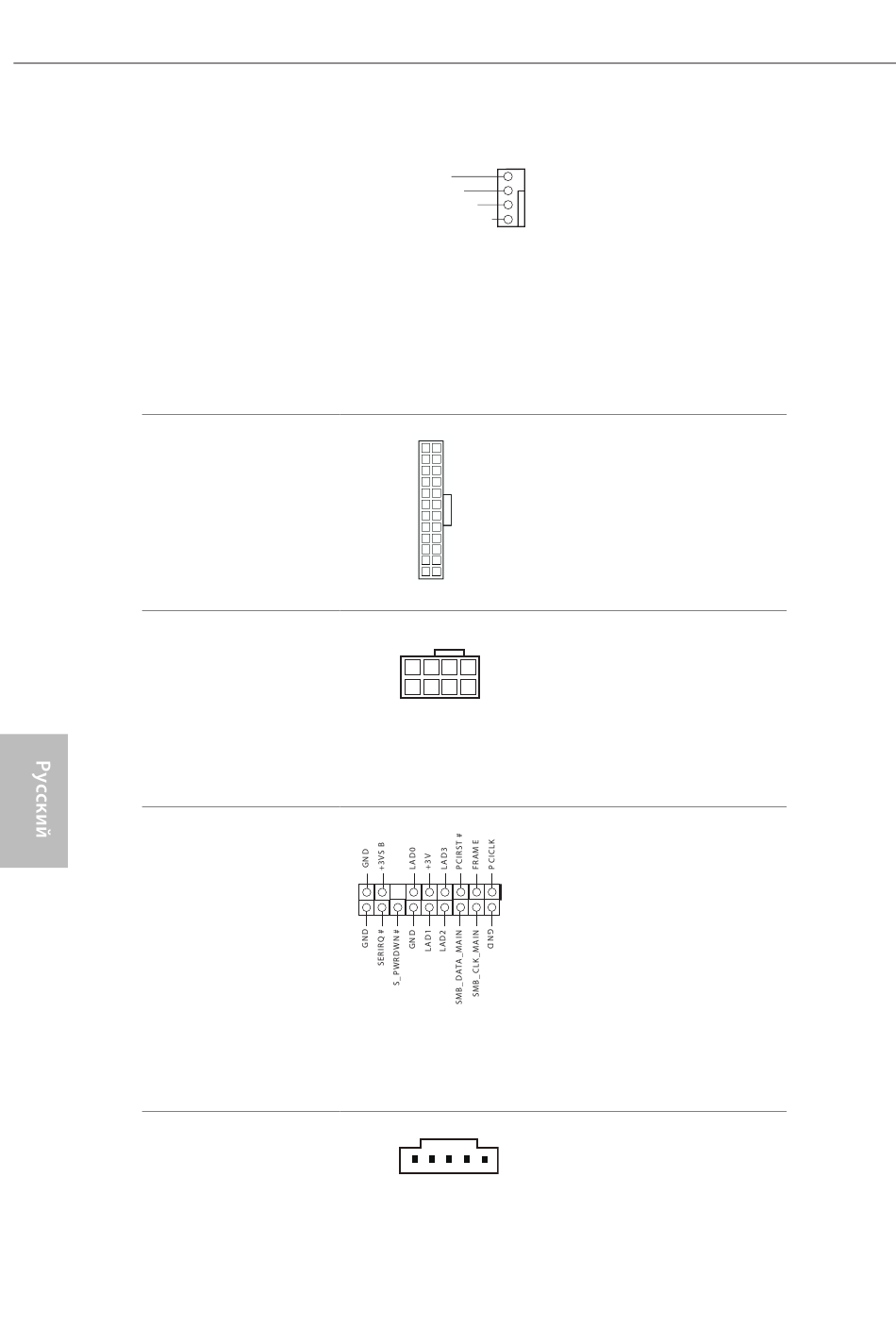

Разъем для
дополнительного
вентилятора или помпы
водяного охлаждения
ЦП
(4 контактна, CPU_OPT/
W_PUMP)
(см. стр. 1, № 2)
Разъем питания АТХ
(24 контакта, ATXPWR1)
(см. стр. 1, № 8)
Разъем питания АТХ
12 В
(8 контактов, ATX12V1)
(см. стр. 1, № 1)
Колодка ТРМ
(17 контактов, TPMS1)
(см. стр. 1, № 26)
Разъем Thunderbolt AIC
(5 контактов, TB1)
(см. стр. 1, № 25)
114
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
12 24
1 13
8 5
4 1
1
1
Данная материнская плата
4
3 оснащена 4-контактным
2
разъемом для системы водяного
1
охлаждения ЦП. 3-контактную
систему водяного охлаждения
ЦП следует подключать к
контактам 1–3.
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль контакта
1 и контакта 13.
Эта материнская плата
оснащена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Подключите расширительную
плату (AIC-карту) Thunderbolt™
к данному разъему с помощью
интерфейсного GPIO-кабеля.
