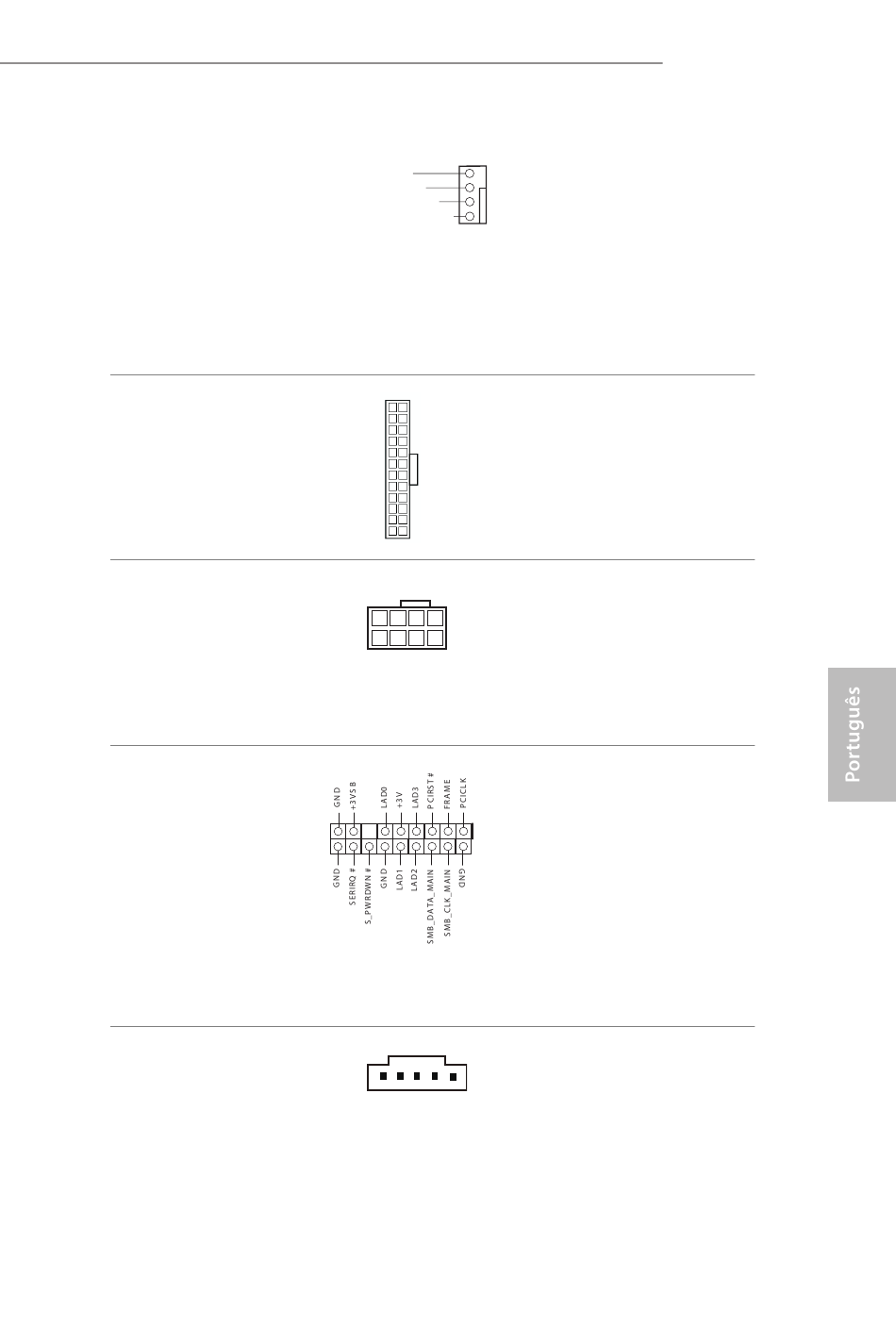

Conector da ventoinha
de bomba de água/CPU
opcional
(4-pinos CPU_OPT/W_
PUMP)
(ver p.1, N.º 2)
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 8)
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 1)
Suporte TPM
(TPMS1 de 17 pinos)
(ver p.1, N.º 26)
Conector Thunderbolt
AIC
(5-pinos TB1)
(ver p.1, N.º 25)
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
12 24
1 13
8 5
4 1
1
1
Esta placa mãe inclui um
4
3
conector de ventilador da
2
1 CPU de refrigeração a água
de 4 pinos. Se você pretende
conectar um ventilador
de refrigeração a água da
CPU de 3 pinos, por favor,
conecte-o ao Pino 1-3.
Esta placa-mãe inclui um
conector de alimentação ATX
de 24 pinos. Para utilizar uma
fonte de alimentação ATX de
20 pinos, introduza-a no Pino
1 e Pino 13.
Esta placa-mãe inclui um
conector de alimentação de
12V ATX de 8 pinos. Para uti-
lizar uma fonte de alimentação
ATX de 4 pinos, introduza-a
no Pino 1 e Pino 5.
Este conector suporta um sistema
com Módulo de Plataforma Con-
fiável (TPM), que pode armazenar
com segurança chaves, certifica-
dos digitais, senhas e dados. Um
sistema TPM também ajuda a
melhorar a segurança de rede, a
proteger identidades digitais e a
garantir a integridade da plata-
forma.
Por favor, conecte uma placa
adicional Thunderbolt™ (AIC)
a este conector através do cabo
GPIO.
