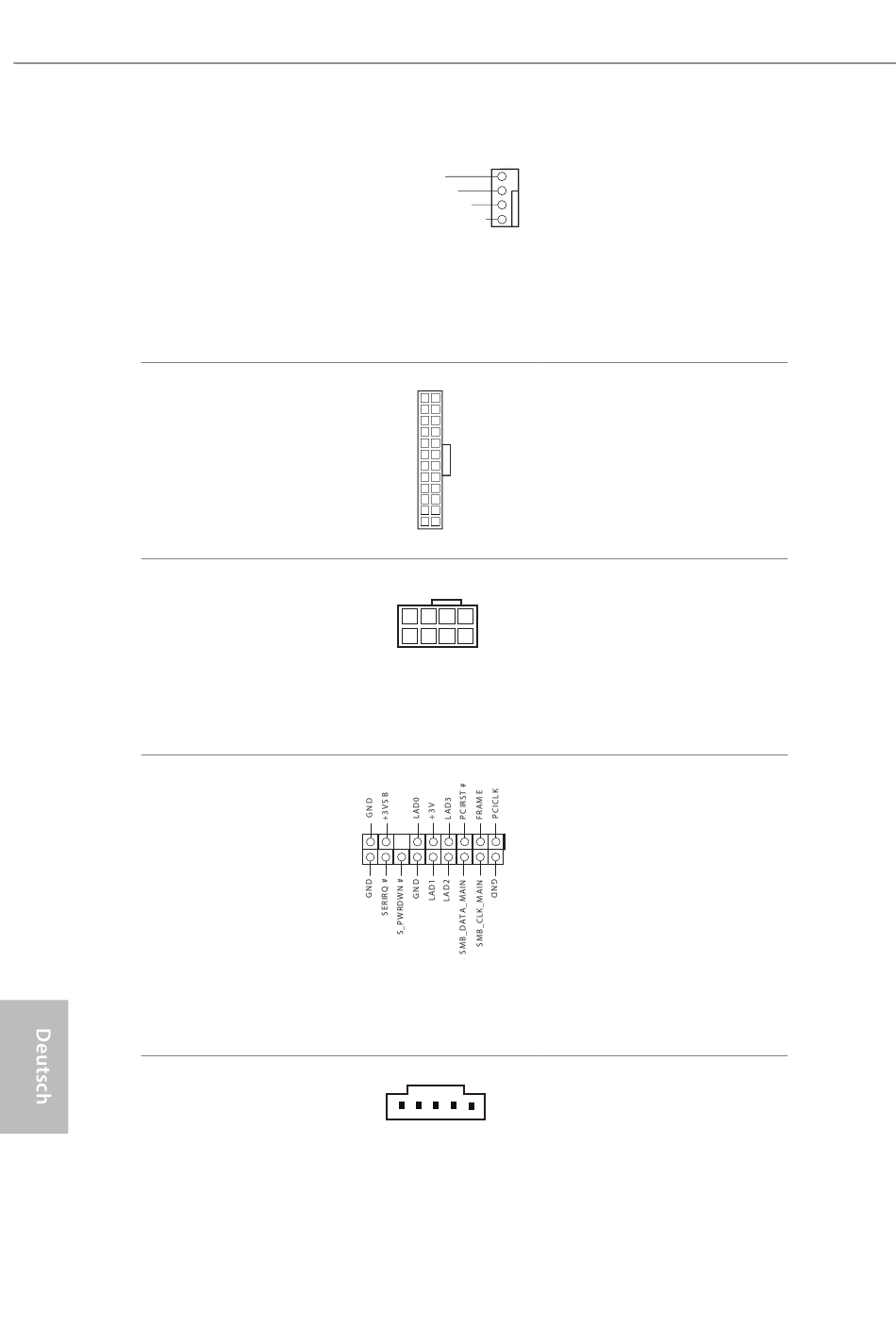

Optionale-CPU-/
Wasserpumpen-
Lüfteranschluss
(4-polig, CPU_OPT/W_
PUMP)
(siehe S. 1, Nr. 2)
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 8)
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 1)
TPM-Stiftleiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 26)
Thunderbolt-
Erweiterungskartenanschluss
(5-polig, TB1)
(siehe S. 1, Nr. 25)
54
FAN_SPEED_CONTROL
CPU_FAN_SPEED
FAN_VOLTAGE
GND
12 24
1 13
8 5
4 1
1
1
Dieses Motherboard bie-
4
3
tet einen 4-poligen Was-
2
1
serkühlung-CPU-Lüfteran-
schluss. Falls Sie einen 3-poligen
CPU-Wasserkühlerlüfter an-
schließen möchten, verbinden
Sie ihn bitte mit Kontakt 1 bis 3.
Dieses Motherboard bietet ei-
nen 24-poligen ATX-Netzan-
schluss. Bitte schließen Sie es
zur Nutzung eines 20-poligen
ATX-Netzteils entlang Kon-
takt 1 und Kontakt 13 an.
Dieses Motherboard bietet ei-
nen 8-poligen ATX-12-V-Net-
zanschluss. Bitte schließen Sie
es zur Nutzung eines 4-poligen
ATX-Netzteils entlang Kontakt
1 und Kontakt 5 an.
Dieser Anschluss unterstützt das
Trusted Platform Module- (TPM)
System, das Schlüssel, digitale
Zertifikate, Kennwörter und Dat-
en sicher aufbewahren kann. Ein
TPM-System hilft zudem bei der
Stärkung der Netzwerksicherheit,
schützt digitale Identitäten und
gewährleistet die Plattforminteg-
rität.
Bitte verbinden Sie eine
Thunderbolt™-Erweiterungskarte
über das GPIO-Kabel mit diesem
Anschluss.
