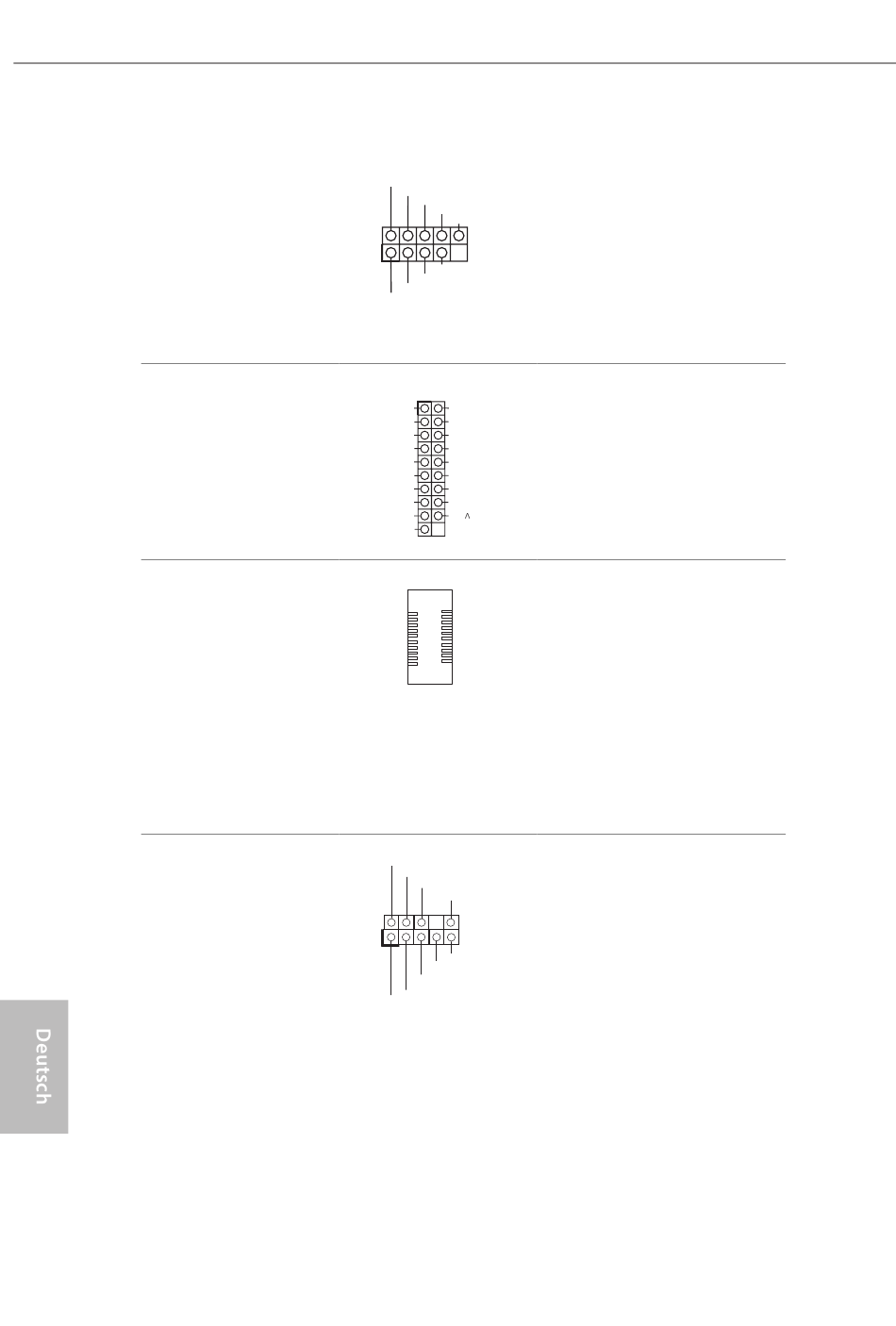

USB 2.0-Stiftleisten
(9-polig, USB_9_10)
(siehe S. 1, Nr. 24)
(9-polig, USB_11_12)
(siehe S. 1, Nr. 23)
(9-polig, USB_13_14)
(siehe S. 1, Nr. 22)
USB 3.1 Gen1-Stiftleisten
(19-polig, USB_5_6)
(siehe S. 1, Nr. 9)
(19-polig, USB_7_8)
(siehe S. 1, Nr. 12)
Type-C-USB-3.1
Gen2-Stiftleiste für die
Frontblende
(26-polig, F_USB31_
TC_2)
(siehe S. 1, Nr. 10)
Audiostiftleiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 28)
52
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy
IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
GND
IntA_PB_SSTX-
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
Vbus V
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Es gibt drei USB-2.0-Stiftleisten
an diesem Motherboard. Jede
USB 2.0-Stiftleiste kann zwei
Ports unterstützen.
Es gibt zwei Stiftleisten
an diesem Motherboard.
Jede USB 3.1 Gen1-
Stiftleiste kann zwei Ports
unterstützen.
Es gibt eine Type-C-
USB-3.1 Gen2-Stiftleiste
für die Frontblende an
diesem Motherboard.
Diese Stiftleiste dient dem
Anschluss eines USB-
3.1 Gen2-Moduls für
zusätzliche USB-3.1 Gen2-
Ports.
Diese Stiftleiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
