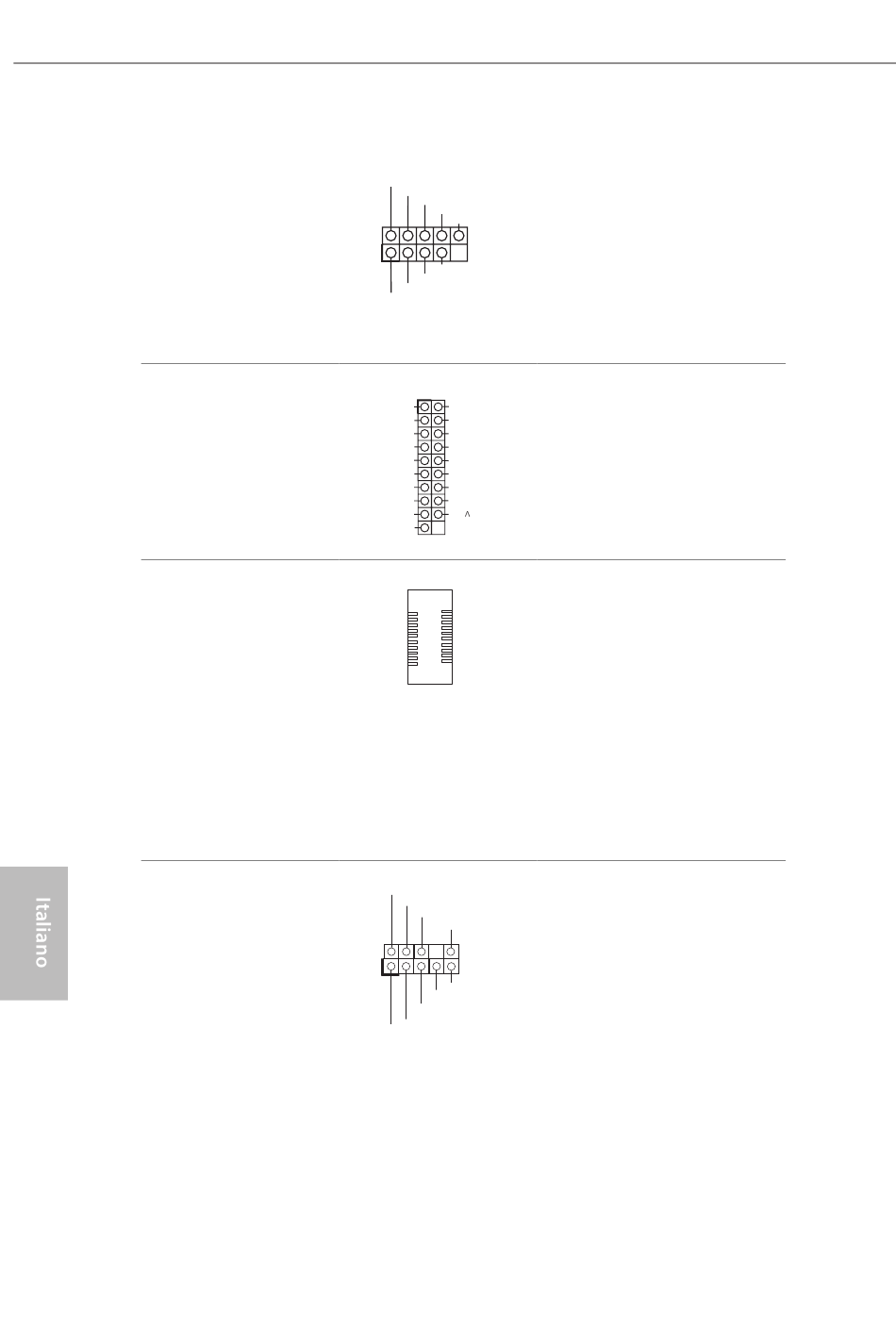

Header USB 2.0
(USB_9_10 a 9 pin)
(vedere pag. 1, n. 24)
(USB_11_12 a 9 pin)
(vedere pag. 1, n. 23)
(USB_13_14 9 pin)
(vedere pag. 1, n. 22)
Header USB 3.1 Gen1
(USB_5_6 a 19 pin)
(vedere pag. 1, n. 9)
(USB_7_8 a 19 pin)
(vedere pag. 1, n. 12)
Connettore USB 3.1 Gen2
tipo C pannello anteriore
(F_USB31_TC_2 a 26 pin)
(vedere pag. 1, n. 10)
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 28)
82
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
1
Dummy IntA_PA_D+
IntA_PB_D+ IntA_PA_D-
IntA_PB_D- GND
GND
IntA_PA_SSTX+
IntA_PB_SSTX+
IntA_PA_SSTX-
IntA_PB_SSTX- GND
GND IntA_PA_SSRX+
IntA_PB_SSRX+ IntA_PA_SSRX-
IntA_PB_SSRX- bus
Vbus V
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Ci sono tre connettori
USB 2.0 su questa scheda
madre. Ciascun header
USB 2.0 può supportare
due porte.
Ci sono due connettori
su questa scheda madre.
Ciascun header USB 3.1
Gen1 può supportare due
porte.
È presente un connettore
USB 3.1 Gen2 tipo C
pannello anteriore su
questa scheda madre.
Questo connettore
viene utilizzato per il
collegamento di un
modulo USB 3.1 Gen2
per porte USB 3.1 Gen2
supplementari.
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
