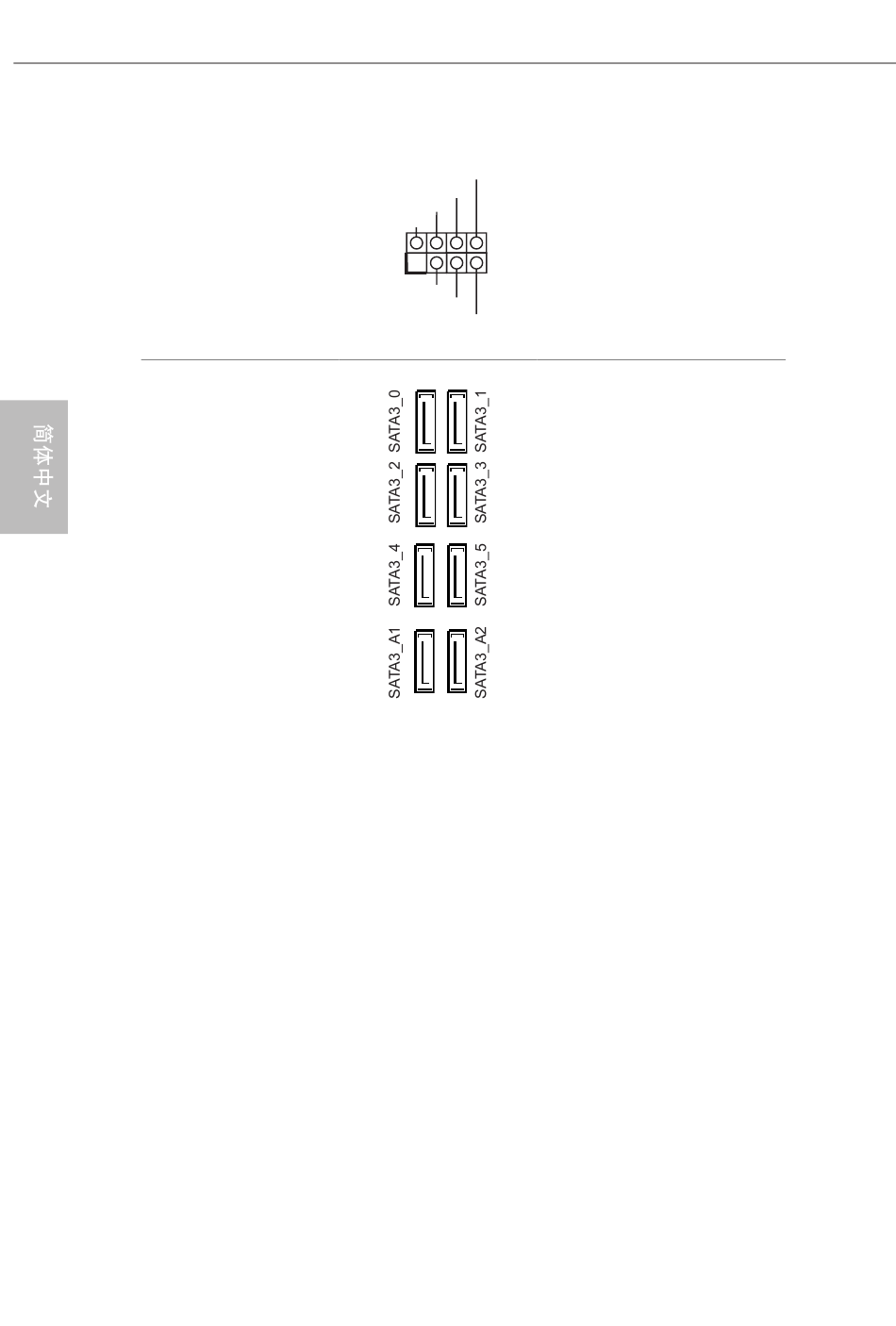

电源 LED 和扬声器接脚
(7 针 SPK_PLED1)
（见第 1 页，第 18 个）
串行 ATA3 接口
(SATA3_0_1:
见第 1 页， 第 13 个）
(SATA3_2_3:
见第 1 页， 第 14 个）
(SATA3_4_5:
见第 1 页， 第 15 个）
(SATA3_A1_A2:
见第 1 页， 第 16 个）
186
请将机箱电源 LED 和机
SPEAKER
DUMMY
箱扬声器连接到此接脚。
DUMMY
+5V
1
PLED+
PLED+
PLED-
这八个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
* M2_1, SATA3_0 和
SATA_3_1 共享巷道。如
果其中一个在使用，则
其它将被禁用。
* M2_2, SATA3_4 和
SATA3_5 共享巷道。如
果其中一个在使用，则
其它将被禁用。
* 如果 M2_3 被 SATA 型
M.2 设备占用，SATA3_3
将被禁用。
为最小化引导时间，请
将 Intel® Z370 SATA 端口
(SATA3_0) 用于可引导设备。
