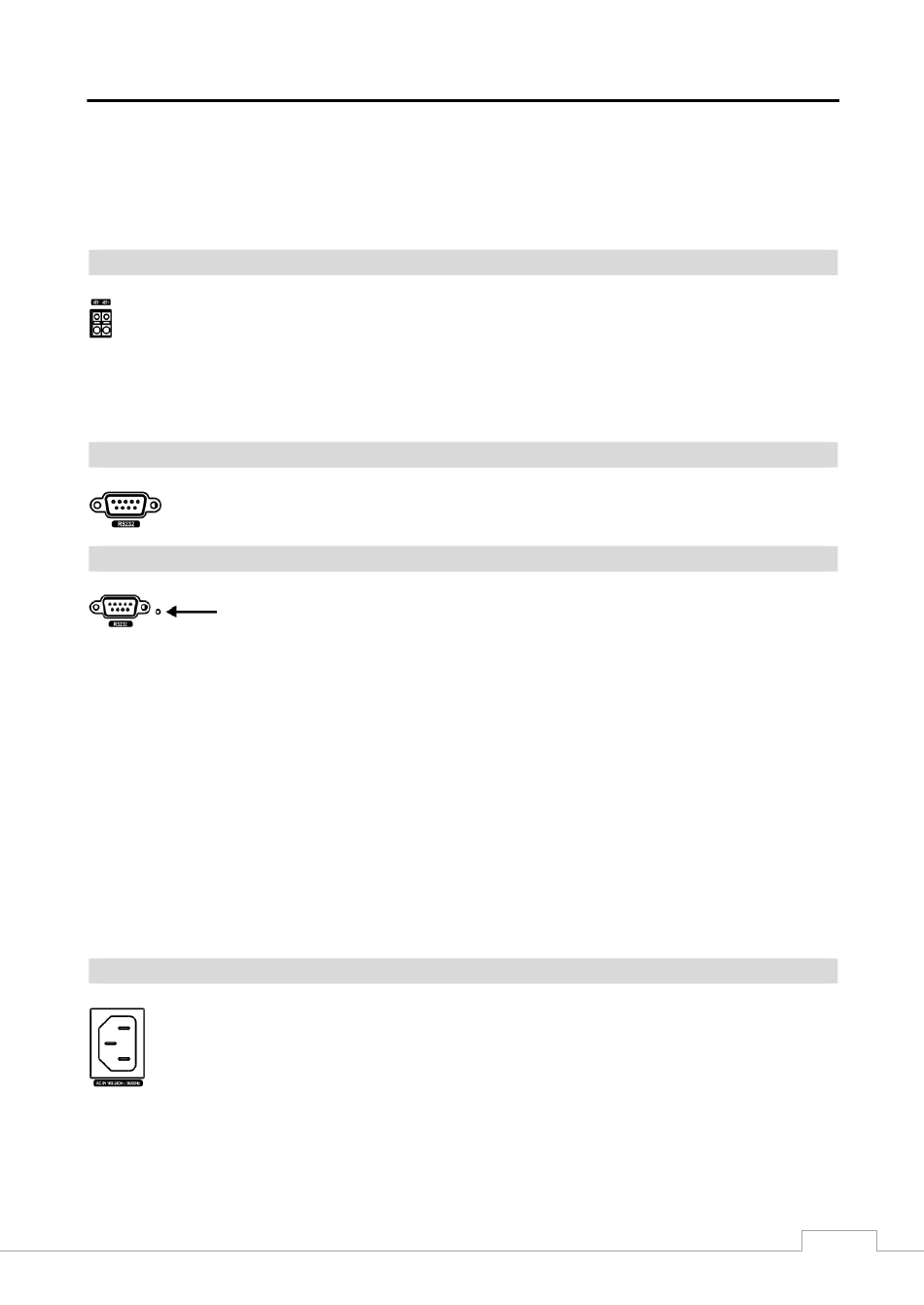

ARI (Eingang zum Zurücksetzen des Alarms): Mithilfe eines externen Signals am Alarm Reset In-Anschluss können
sowohl das Alarmausgangssignal als auch der interne Summer des DVR zurückgesetzt werden. So können Sie z. B.
mechanische oder elektrische Schalter an den ARI-Anschluss (Eingang zum Zurücksetzen des Alarms) und den GND-
Anschluss (Masse) anschließen. Die Schwellenspannung beträgt unter 1,1 V. Sie sollte mindestens 0,5 Sekunden stabil
sein, damit sie erkannt werden kann. Schließen Sie die Drähte an den ARI-Anschluss und den GND-Anschluss an.
RS485 Anschluss
Der DVR kann remote über ein externes Gerät oder ein Steuersystem, z. B. eine Bedientastatur, gesteuert
werden. Dabei werden im Halbduplexbetrieb Kommunikationssignale an den RS-485-Anschluss gesendet.
Der RS-485-Anschluss kann auch zur Steuerung von Schwenk-, Kipp- und Zoomkameras (PTZ; Pan=
Schwenken, Tilt=Kippen, Zoom=Zoomen) verwendet werden. Verbinden Sie die Anschlüsse RX+/
TX+ und RX-/TX- des Steuersystems mit den entsprechenden Anschlüssen + und – des DVR. Für
Hinweise zur Konfiguration des RS485-Anschlusses siehe Kapitel 3 ─ Konfiguration, und die
Betriebsanleitung vom Hersteller der PTZ-Kamera oder der Fernsteuerung.
RS232 Anschluss
Für den Anschluss einer Fernbedienungstastatur ist das Gerät mit einem RS232-Anschluss ausgestattet.
Schalter für Werkeinstellungen
Rechts vom RS232-Anschluss befindet sich der Schalter für Werkseinstellungen. Dieser
Schalter wird nur selten verwendet, um sämtliche vorgenommenen Einstellungen wieder auf
die Werkseinstellungen zurückzusetzen.
ACHTUNG: Bei Betätigung des Schalters gehen sämtliche von Ihnen vorgenommenen Einstellungen
verloren.
Um das Gerät auf die Werkeinstellungen zurückzusetzen benötigen Sie eine gerade gebogene Büroklammer:
1. Schalten Sie den DVR aus.
2. Schalten Sie ihn wieder ein.
3. Die LED-Anzeige an der Vorderseite blinkt, wenn der DVR initiiert wird. Wenn die LED-Anzeigen auf der Vorderseite
blinken, drücken Sie mit der Spitze der gerade gebogenen Büroklammer in die nicht gekennzeichnete Öffnung
rechts neben dem RS232-Anschluss.
4. Halten Sie den Schalter gedrückt, bis alle LED-Anzeigen auf der Gerätevorderseite leuchten.
HINWEIS: Wenn der DVR erfolgreich auf die Werkeinstellungen zurückgesetzt wurde, blinken die LED-Anzeigen
auf der Gerätevorderseite fünfmal hintereinander.
5. Entfernen Sie die Büroklammer vom Schalter für Werkeinstellungen. Nun wurden alle Einstellungen des DVR
auf die Werkeinstellungen zurückgesetzt.
Netzkabelanschluss
Verbinden Sie das Netzkabel zunächst mit dem DVR und dann mit der Steckdose.
Digitaler 4-Kanal-Videorekorder
5
